无限大均匀网格的部分示意图
-
频散cp/c随平面波传播方向θ的变化
-
频数cp/c随网格纵横长度比γ的变化
-
θ取不同值时cp/c随kΔx的变化(a)γ=1;(b)γ=0.4
-
地层真实速度为2.0 km/s时的相速度cp与角频率ω关系
-

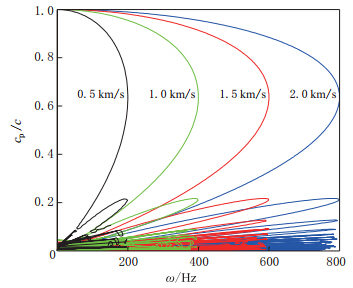

不同介质速度时的cp/c与ω关系
-
不同地层速度c时的不同频率分量波长与ω关系
-
地震波在均匀介质中传播到0.46 s时的波场快照图(a)-(h)的网格依次为4m×4m、3m×3m、2.5m×2.5m、2m×2m、 4m×2m、4m×1.6m、4m×1m和4m×0.5m
-
震源主频为100 Hz时在0.46 s时的波场快照(a)网格为2 m×2 m;(b)网格为1 m×1 m
-
含一低速夹层的速度模型
-
网格分别为3 m×3 m(a)、3 m×1.5 m(b)和1.5 m×1.5 m(c)情况下的单炮记录① 直达波; ② 薄层顶界面反射波; ③ 薄层底界面反射波; ④ 薄层内二次反射波; ⑤ 倾斜界面反射波
-
共点单元示意图 带圈的数字为单元内编号,带下标大写字母为结构节点编号; a,b,c,d为单元编号
