Crustal structure and seismic activity in the Hanzhong basin and its adjacent areas
-

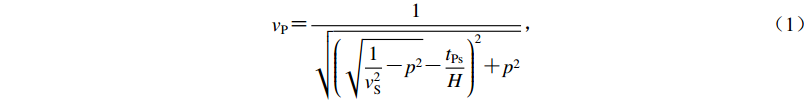

摘要: 为了进一步探查汉中盆地的深部动力学机制和孕震构造特征，本文基于背景噪声成像、多频接收函数和面波联合反演以及莫霍面Ps震相时深转换方法反演了汉中盆地及其邻区的地壳S波速度和厚度，并进一步对比分析了研究区深部结构与地震活动性之间的关系。结果表明：汉中盆地不同区域的浅表沉积厚度和速度存在差异；部分区域莫霍面处的速度变化平缓，Ps震相与P震相的振幅比＜0.2；汉中盆地内部鲜有地震发生，其周边10 km范围内地震分布主要受到断层控制；4—16 km震源深度上下界面大致对应于低速体底层和高速体顶层。本文获得的非均匀分布的沉积厚度、渐变的壳幔过渡带结构与汉中盆地长期处于秦岭构造带、大巴山褶皱带以及青藏地块交界区的三联点构造位置密切相关。Abstract: In order to explore the deep dynamic mechanism and seismogenic structural characteristics in the Hanzhong basin, this paper used the ambient noise tomography, joint inversion of the multi-frequency receiver function and surface wave, and the time-depth conversion method of Ps phase from the Moho to image the crustal S-wave velocity and thickness in the Hanzhong basin and its adjacent areas. Then, we further analyzed the relationship between the crustal structure and seismic activity in the studied region. The results show that the sedimentary thickness and velocity of shallow surface are different in different areas of the Hanzhong basin; in some areas of the studied region Moho surface varies gently with a Ps/P ratio less than 0.2. There are few earthquakes in the Hanzhong basin, and the earthquake distribution within 10 km around the basin is mainly controlled by faults. The upper and lower interfaces of the focal depth （4−16 km） correspond to the bottom of the low-velocity region and the top of the high-velocity region, respectively. The uneven sedimentary thickness and gradual crust-mantle transitional zone obtained in this paper are closely related to the triple junction tectonic position of the Hanzhong basin among the Qinling tectonic belt, the Dabashan folded belt and the Tibetan Plateau. The crustal structure and seismicity characteristics obtained in this paper can provide useful information for the study on the deep dynamic mechanism and seismogenic environment in the Hanzhong basin.
-
Keywords:
- Hanzhong basin /
- crustal structure /
- seismic activity /
- ambient noise tomography /
- receiver function
-
引言
2014年8月3日云南鲁甸发生了MW6.1地震。此次地震造成了617人死亡，112人失踪，3 143人受伤，灾区房屋建筑、工程设施大量损毁，诱发了大规模的地震地质灾害（卢永坤等，2014；张振国等，2014），引起了地震学界的广泛关注。鲁甸地震的余震分布呈近东西向和北西向的不对称共轭状分布（房立华等，2014；王未来等，2014；张广伟等，2014），表明此次地震的发震构造和破裂过程可能具有一定的复杂性。烈度分布和早期的破裂过程研究结果推断此次地震的发震构造为近南北向的小河—包谷垴断裂（徐锡伟等，2014；张勇等，2015；刘成利等，2014）；许力生等（2014）的视震源时间函数分析结果显示鲁甸MW6.1地震可能是共轭断层先后破裂的结果；张广伟等（2014）根据余震分布和震源机制解结果也提出了鲁甸MW6.1地震存在共轭破裂的可能性；张勇等（2015）利用距震中250 km范围内的强震记录近震宽频带的全波形数据及远震宽频带体波数据，分别以单一断层和两条交叉的共轭断层模型，对鲁甸MW6.1地震的破裂过程进行反演，结果表明鲁甸MW6.1地震是北西向和北东向两条共轭的断层先后破裂的一次复杂地震事件。
关于鲁甸MW6.1地震强地震动特征及其相关问题的研究已取得重要进展。中国数字强震台网有81个台站获得了此次地震的强震记录（崔建文等，2014），其中，断层距小于300 km有32个台站的加速度记录可用，震中距小于50 km有7个台站获得加速度记录，震中附近获得的强震记录相对较少。冀昆等（2014）将鲁甸地震各台站的强震动记录与国内西部地区常用衰减关系对比，结果表明，除近场的个别台站外，鲁甸地震各台站的峰值加速度、峰值速度观测值均不同程度地低于地震动参数衰减模型的预测值。魏勇等（2018）研究表明，位于极震区的龙头山镇台站，其强震记录的峰值加速度较大，主要与龙头山强震台场地较强的放大作用有关。张振国等（2014）采用三维曲线有限差分方法模拟了鲁甸地震的波场传播过程，初步模拟了区域地震烈度分布。陈鲲等（2015）综合考虑震中地区地质构造背景、震源机制解、余震分布以及我国西部地区地震动参数衰减特征，快速给出了峰值加速度分布图。张斌等（2020）以断层距300 km以内32个台站的水平向加速度记录作为数据资料研究了地震动衰减关系模型的适用性。Hu等（2016）研究了此次地震动参数的衰减特征，发现地震动衰减具有方向性特征。断层模型设定为近南北向单断层破裂的情况下未观察到明显的上下盘效应，且短周期地震动小于衰减关系预测值，他们推测这现象与走滑机制有关。上述研究通过已有数据直接推断或者间接合成区域内地震动参数分布情况，但尚未给出考虑复杂震源破裂引起的地震动特性。而张勇等（2015）研究已经表明参与鲁甸地震震源破裂过程中的两条共轭断层相互关联。Wang和Wen （2019）采用随机有限断层地震动合成方法，给出了考虑两条L形断层参与地震破裂过程的地震动空间分布，该研究是目前最接近共轭破裂模式的地震动模拟工作。
本文拟利用张勇等（2015）基于近场宽频带资料和强地震动记录和远震体波资料反演的鲁甸地震震源破裂模型，结合云南地区的地壳速度结构模型，借助宽频带地震动混合模拟方法（Graves and Pitarka，缩写为GP）（Graves，Pitarka，2010）计算近场区域加速度、速度波形及加速度反应谱等，并与观测记录进行对比，得到鲁甸地震相互关联的共轭断层共同参与的震源破裂过程对强地震动特性及其空间分布的影响，以期揭示复杂震源破裂过程对强地面运动特征及其空间分布的影响特征。
1. 宽频带强地面运动混合模拟方法
本文研究采用GP混合模拟方法（Graves，Pitarka，2010）计算宽频带强地面运动。其中：高频（ f ＞1 Hz）地震动以随机有限断层方法模拟（Boore，1983，2003）；低频地震动（ f ＜1 Hz）以三维有限差分模拟（Graves，1996）。最终应用四阶巴特沃斯（Butterworh）滤波器将低频和高频响应组合成一个单一的宽带时间序列，该滤波器具有共同的截至频率为1 Hz，合成的宽频带地震动范围为0.01—40 Hz。
模拟高频地震动的随机有限断层方法（Boore，2003）是将断层划分为一系列可看作点源模型（Brune，1970）的子断层，计算每一个子断层在目标场点的地震动，考虑破裂时间与地震波传播相对于加速度时程的延迟，将所有子断层在场点的地震动累加起来，得到整个断层在该场点的地震动。
子断层的加速度谱可表示为
$$ {A}_{i} （ f ） ＝\sum _{j＝1， M}{C}_{ij}{S}_{ i} （ f ） {G}_{ij} （ f ） P （ f ） \text{，} $$ (1) 式中：$ {G}_{ij} （ f ） \mathrm{为}\mathrm{格}\mathrm{林}\mathrm{函}\mathrm{数}；P （ f ） \mathrm{为}\mathrm{高}\mathrm{频}\mathrm{衰}\mathrm{减}\mathrm{项} $；Cij为辐射因子，表示为
$$ {C}_{ij}＝\frac{{R}_{\mathrm{P}ij}}{2\pi {\rho }_{i}{\beta }_{i}^{3}}\text{，} $$ (2) 式中，RP为辐射花样，ρ和β为密度和剪切波速；Si（f）为震源谱，表示为
$$ {S}_{i} （ f ） ＝\frac{{m}_{i}F{f}^{2}}{1＋F{\left(\dfrac{f}{{f}_{\mathrm{c}i}}\right)}^{2}}， $$ (3) 式中，${m}_{i}＝{d}_{i}{\mu }_{i}{A}_{{\rm{T}}}/{M}_{0}$为子源地震矩，${\mu }_{i}$和$ {d}_{i} $分别为子断层的刚度系数和滑动量，${A}_{{\rm{T}}}$和$ {M}_{0} $对应断层总尺寸和整个断层的地震矩，F表明子源和总断层地震矩的关系（Frankel et al，1998）表示为
$$ F＝\frac{{M}_{0}}{N{\sigma }_{\mathrm{P}}{l}^{3}}\text{，} $$ (4) 式中，$ {\sigma }_{\mathrm{P}} $为Brune应力参数，在GP方法中设定为5 MPa，N和l是子断层个数和尺寸，子断层拐角频率$ {f}_{\mathrm{c}i} $则为
$$ {f}_{{\rm{c}}i}＝\frac{{c}_{0}{V}_{{\rm{R}}i}}{{\alpha }_{\tau }\pi dl}， $$ (5) 式中，$ {c}_{0}＝2.1 $为经验所得参数，$ {V}_{\mathrm{R}i} $和$ {\alpha }_{\tau } $分别为子断层破裂速度和上升时间，根据震源模型中子断层震源时间函数给定。
式（1）中格林函数为：
$$ {G}_{ij} （ f ） ＝\frac{{I}_{i} （ f ） }{{r}_{ij}}\mathrm{e}\mathrm{x}\mathrm{p}\left[-\pi {f}^{1－x}\sum _{k＝1， L}\frac{{t}_{ijk}}{{q}_{k}}\right]\text{，} $$ (6) 式中，$ {r}_{ij} $是场点第j条射线到第i个子源的距离；总阻抗$ {I}_{i} （ f ） $由Boore和Joyner （1997）用四分之一波长理论计算；e的指数项表征粘弹性衰减项，$ {t}_{ijk} $为到时，Ou和Herrmann （1990）将Q值表示为依赖频率和距离变化的形式$Q＝Q （ f， r ） $，在此品质因子Q值用式（7）表示为与剪切波速线性相关的形式：
$$ {Q}_{k}＝a＋{b\beta }_{k}\text{，} $$ (7) 式中，a，b为经验系数。高频衰减项P（f）与介质品质因子Q和剪切波速β相关（Anderson，Hough，1984）：
$$ P （ f ） ＝{{A}_{0}\mathrm{e}}^{-\pi f{t}^{*}}，\quad {t}^{*}＝\int \frac{\mathrm{d}r}{{Q}_{\beta } （ r ） \beta （ r ） }. $$ (8) 低频地震动采用三维黏弹性有限差分算法，直接求解包含震源破裂过程和传播路径影响的弹性动力学波动方程。Graves （1996）推导了交错网格有限差分技术应用在三维弹性介质中波传播问题的详细公式，实现了在时域上用有限差分稳定、准确地计算三维时空运动（平面自由边界）。
场地影响以场点地表下30 m处剪切波速$ {v}_{\mathrm{S}30} $来表征场地放大系数（Walling et al，2008）。
2. 模型参数
使用宽频带地震动主要模拟近场区域内记录台站的波形数据和地震动参数，震中距160 km范围内有数据记录34个台站，具体位置见图1。
![]()
图 1 鲁甸地震研究区域内断层面投影及台站位置Figure 1. Fault plane projection and station location of Ludian earthquake in the study region2.1 震源破裂模型
张勇等（2015）根据鲁甸地震远震体波资料与近震宽频带和强震记录联合反演，建立了相互关联的共轭断层破裂模型，其地表投影如图1所示，显示出鲁甸地震是一次在北西向主压应力和北东向主张应力的统一作用下发生的两条共轭断层先后破裂的复杂地震事件。该模型是国内关于此次地震破裂认可度较高的模型，因此，本文选取张勇等（2015）给出的鲁甸地震有限断层模型（断层破裂震源模型 Ⅰ 和Ⅱ及 Ⅰ 与Ⅱ共轭断层破裂震源模型）进行地震动模拟，模型参数（断层产状、尺度及地震矩）列于表1。断层 Ⅰ 和断层Ⅱ的长度和宽度均为21 km和10 km；断层模型 Ⅰ 、断层模型Ⅱ及共轭断层复合模型的地震矩分别为1.79×1018 N·m，1.80×1018 N·m和2.05×1018 N·m。断层 Ⅰ 释放能量62%，断层Ⅱ释放能量38%。断层破裂震源模型 Ⅰ 和Ⅱ及Ⅰ与Ⅱ共轭断层破裂震源模型的滑动分布如图2所示。
表 1 两个单断层模型及共轭复合断层震源模型参数（张勇，2015）Table 1. Parameters of two single fault plane models and conjugated faults model （Zhang，2015）震源模型 走向/° 倾向/° 长度/km 宽度/km 子断层尺寸 地震矩/（1018 N·m） MW 断层Ⅰ模型 162 70 21 10 2 km×2 km 1.79 6.13 断层Ⅱ模型 257 77 21 10 2 km×2 km 1.80 6.14 共轭断层模型 复合 复合 复合 复合 2 km×2 km 2.05 6.17 ![]()
图 2 断层Ⅰ（a）、断层Ⅱ（b）及共轭复合断层（c）的震源模型（张勇等，2015）Figure 2. Geometry，source time function and final slip distributions of source faultⅠmodel （a），fault Ⅱ model （b） and conjugated fault model （c）（Zhang et al，2015）2.2 速度结构模型
地震动模拟采用的P 波、S波及介质密度一维结构模型，如图3所示。其中，鲁甸地区P波一维速度模型是采用房立华等（2014）根据徐涛等（2014）给出的地壳浅部速度结构信息给出的结果；S波波速模型是由P波与S波波速之比1.73得到的（王未来等，2014）；介质密度模型是根据P波波速结构模型和密度与P波速度的经验关系$d＝0.32{v}_{{\rm{P}}}＋0.77$外推获得的，其中d为深度。
![]()
图 3 鲁甸地区一维速度结构及介质密度模型Figure 3. One-dimensional velocity structure and medium density model in Ludian region2.3 台站信息及场地条件
场地影响以地表以下30 m内的平均剪切波速${v}_{{\rm{S}} 30}$作为参考。根据震中距从近到远、覆盖断层不同方位，随机挑选了9个台站进行讨论（图1绿色三角形标记）。表2给出了这9个台站位置、场地类别、震中距等信息。${v}_{{\rm{S}}30}$根据Yu等（2016）结果得到，钻孔不足30 m的或者缺失的台站数据根据速度梯度延拓线性模型外推（Boore，2004）或者邻近场地近似。
表 2 震中距160 km内部分台站相关信息（顺序依震中距排列）Table 2. List of relevant information of part discussed stations within 160 km of the epicenter （arranged according to the epicenter distance）台站 东经/° 北纬/° 场地类型 震中距/km 断层Ⅰ断层距/km 断层Ⅱ断层距/km $ {v}_{\mathrm{S}30} $ 53QQC 103.23 26.94 土 19.09 14.77 13.24 527# 53LDC 103.60 27.22 岩 32.54 28.99 13.93 424 53HYC 103.51 26.81 土 38.38 17.26 33.52 497* 53QJX 103.24 35.75 土 39.37 24.44 33.97 527# 51HDQ 102.82 26.67 土 67.47 60.57 49.07 747 53HZX 103.31 26.41 土 76.73 57.60 72.24 318* 51PGD 102.54 27.37 土 80.92 69.31 65.85 688 53DTB 103.04 26.36 岩 86.24 70.21 75.09 760 51YBH 101.92 26.53 土 150.90 147.53 129.68 376 注：标*数据由Boor （2 004）的速度梯度延拓线性模型外推计算而得，标#数据根据邻近场地插值计算得到。 3. 强地面运动模拟结果
3.1 加速度时程
所有台站的记录值和模拟结果都显示出水平向峰值加速度（peak ground acceleration，缩写为PGA）明显高于竖向。由于篇幅所限，图4，5，6仅给出53QQC，53LDC，53HYC，53QJX，51HDQ，53HZX，51PGD，53DTB和51YBH的加速度实际记录和基于单断层Ⅰ震源模型、单断层Ⅱ震源模型及共轭复合断层震源模型模拟的加速度时程。从图4-6可以看出距震源区一定距离的台站基于单断层Ⅰ震源模型、单断层Ⅱ震源模型及共轭复合断层模型的模拟结果比较接近，且与实际观测记录波形和幅值符合得较好，即在远场区域，地震矩相近的不同震源模型的地震动特征很相近（比如台站51HDQ，53HZX，51PGD，53DTB和51YBH）。但是，对于距震源区较近的台站，基于不同断层震源模型的地震动特征差异显著，53HYC台站处于断层Ⅰ沿线上，沿线垂直于断层Ⅱ，震中距（38.38 km）接近断层Ⅱ断层距（33.52 km）但距离断层Ⅰ更近（17.26 km），其模拟结果显示断层Ⅰ震源模型模拟PGA略高于断层Ⅱ震源模型的模拟值，基于共轭复合断层震源模型的模拟值介于二者之间，且与实际加速度记录更为接近；53LDC台站则刚好相反，处于断层Ⅱ沿线上，距离断层面Ⅰ的断层距超过断层Ⅱ断层距两倍以上，其模拟结果显示出基于断层Ⅱ震源模型的模拟峰值高于基于断层Ⅰ震源模型和共轭复合断层震源模型的模拟值。另外一个近场台站53QQC相对于两个断层面距离差距不大，三个震源模型的模拟结果比较接近。总之，对比模拟结果与实际观察记录显示：距离两个断层稍远的台站，基于不同震源模型的模拟结果差异不明显；对于近震源区的场点，相对断层不同位置、不同震源破裂模型的地震动模拟结果差异显著。此外，对于53LDC台站，模拟加速度时程比实际加速度记录波形偏高，有待进一步研究。
![]()
图 4 台站53QQC （a）、53LDC （b）和53HYC （c）的加速度记录及基于断层Ⅰ震源模型、断层Ⅱ震源模型和共轭复合震源模型合成的三分量加速度时程（持续时间35 s）Figure 4. Recordings and simulated three component acceleration time-histories of the representative stations 53QQC （a），53LDC （b） and 53HYC （c） from source faultⅠmodel，fault Ⅱ model and conjugated fault model （duration of 35 s）![]()
图 5 台站53QJX （a）、51HDQ （b）和53HZX （c）的加速度记录及基于断层Ⅰ震源模型、断层Ⅱ震源模型和共轭复合震源模型合成的三分量加速度时程（持续时间35 s）Figure 5. Recordings and simulated three component acceleration time-histories of the representative stations 53QJX （a），51HDQ （b） and 53HZX （c） from source faultⅠmodel，fault Ⅱ model and conjugated fault model （duration of 35 s）![]()
图 6 台站51PGD （a）、53DTB （b）和51YBH （c）的加速度记录及基于断层Ⅰ震源模型、断层Ⅱ震源模型和共轭复合震源模型合成的三分量加速度时程（持续时间35 s）Figure 6. Recordings and simulated three component acceleration time-histories of the representative stations 51PGD （a），53DTB （b） and 51YBH （c） from source faultⅠmodel，fault Ⅱ model and conjugated fault model （duration of 35 s）3.2 加速度反应谱
图7依据震中距远近分别给出了53QQC，53LDC，53HYC，53QJX，51HDQ，53HZX，51PGD，53DTB和51YBH的实际记录加速度反应谱与基于单断层Ⅰ震源模型、单断层Ⅱ震源模型及共轭复合断层震源模型模拟的加速度反应谱（0.01—10 s水平平均加速度反应谱）和NGA-West2预测加速度反应谱（Abrahamson et al，2014；Boore et al，2014；Campbell， Bozorgnia，2014；Chiou，Youngs，2014），NGA-West2四个预测方程是根据多条地震动的统计回归模型，根据一般中强地震的震源参数（矩震级、断层类型、几何尺寸、走向、倾角、滑动角）、台站相对位置（断层距）和场地条件（$ {v}_{{\rm{S}}30} $）（表2）计算具体台站的地震动参数预测值。
![]()
图 7 9个代表性台站的加速度反应谱与基于单断层Ⅰ震源模型、单断层Ⅱ震源模型及共轭复合断层震源模型模拟的加速度反应谱、加速度反应谱衰减模型的对比Figure 7. Comparison of the recorded acceleration response spectra of 9 representative stations with the simulated acceleration response spectra from source fault Ⅰ model ，fault Ⅱ model and conjugated fault model and NGA-West2 attenuation models从图7可以看出：在高频段T＜1 s时基于三个震源模型的模拟值整体上高于实际记录的谱值，且与加速度反应谱衰减模型较为接近；而在低频段T ＞1 s时基于断层Ⅰ，Ⅱ及共轭震源模型的模拟值迅速减小至小于实际记录谱值，且低于加速度反应谱衰减模型。另外，对比距震源较远的台站实际记录加速度反应谱与基于断层Ⅰ，Ⅱ及共轭震源模型的计算值，可以发现基于这三个断层震源模型的加速度反应谱模拟计算结果都很相近，即基于不同震源的模拟值彼此之间差异不显著。对比距震源较近的台站实际记录加速度反应谱、基于不同断层震源模型的模拟值与加速度对比结果类似，断层Ⅰ和断层Ⅱ断层距相近的台站如53QQC等三个震源模型结果差异也不大，均与记录值和NGA-West2预测值符合较好，但对震源断层模型Ⅰ和断层模型Ⅱ来说，两个断层距相差较大的台站53LDC和53HYC，则呈现出差异性，具体为断层距较小的震源模型其模拟加速度反应谱更大，共轭震源模型模拟值则处于两个单断层模型之间，不同断层震源模型模拟值之间的差异仍在接受范围内。
3.3 速度时程
鲁甸地震为中等地震，所有台站的峰值速度PGV （记录和模拟）均小于10 cm/s。图8仅给出近震源区的台站53QQC，53LDC和53HYC速度记录及基于单断层Ⅰ震源模型、单断层Ⅱ震源模型及共轭复合断层震源模型模拟的速度时程，可以发现尽管53LDC台站模拟的峰值加速度大于实际记录的PGA，但模拟的速度时程与速度记录的波形接近。与加速度模拟结果类似，是因为台站与断层的特殊位置，53HYC台站的断层Ⅱ模型模拟值低于断层Ⅰ模型和共轭断层模型，后者更接近记录值。其它距震源较远台站的峰值速度都较小，但基于单断层Ⅰ震源模型、单断层Ⅱ震源模型及共轭复合断层震源模型模拟的速度时程彼此相近，无显著差异，且与实际记录吻合良好。限于篇幅，不一一列举。
![]()
图 8 台站53QQC （a）、53LDC （b）和53HYC （c）的记录和Figure 8. The recorded three component velocity time-histories of the stations 53QQC，53LDC and 53HYC and the simulated velocity time-histories of different source models （duration of 40 s）3.4 区域地震动空间分布
基于单断层Ⅰ震源模型、单断层Ⅱ震源模型及共轭复合断层震源模型模拟2014年鲁甸MW6.1地震动影响场，能进一步理解地震动影响作用的总体特征。将研究区域划分成0.15°×0.15°网格，计算441个场点的地震动时程。图9显示了单断层Ⅰ震源模型、单断层Ⅱ震源模型及共轭复合断层震源模型产生的PGA分布图，等值线由441个模拟点的水平几何平均值用自然邻点法插值计算而得；图9还分别给出单断层Ⅰ震源模型、单断层Ⅱ震源模型及共轭复合断层震源模型产生的PGV分布图，可以看出：在震源附近区域不同震源模型产生的峰值加速度、峰值速度有显著的差异；但在离震源较远的区域，不同震源模型产出的峰值加速度和峰值速度差异不明显。即地震矩相近的不同震源模型产生的地震动影响场的差异主要体现在近震源区，远场彼此差异不显著。
![]()
图 9 三个震源模型产生的水平向PGA （左）和PVG （右）分布Figure 9. Distributions of horizontal PGA （left） and PGV （right） generated from three source fault models图10分别是在周期T＝0.5 s和1.5 s时用断层Ⅰ、断层Ⅱ和共轭断层模型模拟的加速度反应谱（PSA）分布，由于震级中等，三个模型的反应谱随周期迅速衰减，从1.5 s周期的反应谱分布更能明显地看到断层几何参数对近场区域的主导作用。
![]()
图 10 三个震源模型模拟的加速度反应谱（PSA）在周期0.5 s （a）和1.5 s （b）时的分布Figure 10. Distributions of simulated pseudo-spectral acceleration （PSA） at period of 0.5 s （a） and 1.5 s （b） that from three source fault modelsPGA、PGV和各周期反应谱近断层分布主要受断层模型影响，各地震动参数分布形态类似，等值线基本呈沿着断层的包络形态分布，共轭断层模型的模拟地震动分布更接近陈鲲等（2015）给出的快速峰值加速度震动图。与中国地震局发布的云南鲁甸MS6.5 （MW6.1）地震烈度图对比也可以看出：基于共轭断层模型的模拟地震动参数分布与2014年云南鲁甸地震MW6.1宏观烈度分布的总体形态更趋一致。
4. 讨论与结论
从峰值加速度PGV、峰值速度PGV以及不同周期加速度反应谱PSA的分布上看，模拟的近断层地震动参数表现出很好的破裂方向性效应，两个单断层震源模型的地震动参数等值线分别按照其断层走向呈椭圆形衰减，超过一定距离后垂直和平行断层方向上的场点差异逐渐减小，可近似为圆形。因此，在模拟中强震近断层区域地震动时，不能忽略断层尺寸的影响。大部分台站加速度反应谱在周期2 s后有一个小幅上升的走势而后再随周期衰减，这与台站的场地低频放大效应有关，这在模拟的反应谱中也有所体现，而在此区间内NGA-WEST2预测反应谱呈周期单调衰减，说明考虑了具体场地条件相关参数的宽频带地震动模拟能捕捉到强地面运动细节和地震动参数特性，相比于一般的经验回归和统计模型有一定优势。基于张勇等（2015）反演给出2014年云南鲁甸地震MW6.1地震震源破裂模型和区域地震速度结构模型，借助宽频带混合地震动模拟方法，研究了震源破裂过程对宽频带地震动的影响。研究表明，不同震源破裂模型对地震动空间分布形态有显著影响。对于震源尺度有限的中等地震而言，不同震源破裂模型对地震动特性影响的差异，主要呈现在近震源区；离震源区较远的区域，不同破裂模型对地震动特性影响差异相对较小。另外，基于共轭断层模型的模拟结果与2014年云南鲁甸地震MW6.1宏观烈度分布的总体形态更趋一致。因此，精细的震源破裂模型对合理估计近震源区地震动峰值、频谱、持续时间及其地震动时程和近震源区的地震危险性具有重要价值。
本文台站数据资料来自国家强震动台网中心网站。美国南加州地震研究中心Graves Robert和Fabio Silva为本文提供了宽频带地震动模拟方法和技术支持，北京大学张勇教授对单断层模型和共轭断层模型的详细解析，中国地震局地球物理研究所房立华研究员为本文提供了速度结构和经验模型等数据，审稿专家对本文提出了有益的意见，作者在此一并表示感谢。
-
![]()
图 1 汉中盆地及其邻区地质构造背景（邓起东等，2002） （a）以及2009年以来的地震和台站分布（b）
图中红色圆圈为4次M5—5½ 历史地震。F1：勉略断裂；F2：汉中北缘断裂；F3：青川断裂；F4：茶坝—林庵寺断裂；F5：梁山南缘断裂；F6：汉中南缘断裂，下同
Figure 1. Regional geological tectonic settings （Deng et al，2003） （a） and distribution of earthquakes since 2009 and stations （b） in the Hanzhong basin and its adjacent regions
The red circles represent the four historical earthquakes with M5−5½ . F1：Mianlüe fault；F2：Hanzhong north edge fault；F3：Qingchuan fault；F4：Chaba-Lin’ansi fault；F5：Liangshan south edge fault；F6：Hanzhong south edge fault；the same below
![]()
图 2 典型台站对垂直分量波形之间的互相关函数（a），邻域算法反演结果（b），群速度频散曲线（c，黄色线条所示）及其拟合结果（d）
Figure 2. Vertical-component cross-correlation functions （a），neighborhood algorithm inversion results （b），group velocity dispersion measurement denoted by the yellow curve （c） and the fitting of group velocity dispersion curves （d） for typical station-pairs
![]()
图 3 汉中盆地及其邻区浅层频散曲线路径覆盖（a）和不同深度h的S波速度分布（b−f）
Figure 3. Path coverage of dispersion curves （a） and distribution of S-wave velocity at different depths h （b−f） in the Hanzhong basin and its surrounding areas
（a） h＝0.3 km；（b） h＝0.7 km；（c） h＝1.1 km；（d） h＝1.7 km；（e） h＝2.5 km；（f） h＝3.9 km
![]()
图 4 多频接收函数及面波频散联合反演示例图
图（a），（b）和（c）分别为典型台站NSHT反演所得S波速度以及接收函数和频散曲线的拟合情况，其中图（b）中F为拟合系数，G为高斯系数，D为平均震中距；图（d）为研究区6个宽频带地震台的联合反演结果
Figure 4. The schematic diagrams for the joint inversion of multi-frequency receiver function and surface wave dispersion
Figs. （a），（b） and （c） show the inverted S-wave velocity，fitting for the receiver functions and dispersion curves for a typical station NSHT. In Fig. （b），F，G and D are the fitting coefficient，Gaussian factor and average epicentral distance，respec-tively. Fig. （d） shows the inversion results for six stations equipped with broadband seismometers in the studied region
![]()
图 5 16个台站远震接收函数叠加后的前8 s波形（a）和两个典型台站S22 （b）和LUYA （c）叠加前的接收函数波形
Figure 5. The stacked teleseismic receiver functions from −1 s to 8 s for 16 stations （a）and original receiver functions for two typical stations S22 （b） 和LUYA （c）
![]()
图 6 汉中盆地及其邻区地形（a）和地壳厚度（b）
图（b）中黄色三角形旁边的数字标明该处的地壳厚度值，单位为km
Figure 6. Topography （a） and crustal thickness （b） in Hanzhong basin and its adjacent areas
In Fig.（b），the numbers next to the yellow triangles （stations） show the crustal thickness values with unit of km beneath the stations
![]()
图 7 2009年1月1日至2018年9月1日汉中盆地及其周边10 km范围内的地震分布（a）及最大震级统计分析（b）
Figure 7. Distribution of the earthquakes in the Hanzhong basin and its surrounding areas （＜10 km） from 1 January 2009 to 1 September 2018 （a） and statistic on corresponding maximum magnitude （b）
-
邓起东,张培震,冉勇康,杨晓平,闵伟,楚全芝. 2002. 中国活动构造基本特征[J]. 中国科学:D辑,32(12):1020–1030. Deng Q D,Zhang P Z,Ran Y K,Yang X P,Min W,Chu Q Z. 2003. Basic characteristics of active tectonics of China[J]. Science in China:Series D,46(4):356–372.
甘卫军,沈正康,张培震,任金卫,万永革,周德敏. 2004. 青藏高原地壳水平差异运动的GPS观测研究[J]. 大地测量与地球动力学,24(1):29–35. Gan W J,Shen Z K,Zhang P Z,Ren J W,Wan Y G,Zhou D M. 2004. Horizontal crustal movement of Tibetan Plateau from GPS measurements[J]. Journal of Geodesy and Geodynamics,24(1):29–35 (in Chinese).
国家测震台网数据备份中心. 2007. 国家测震台网地震波形数据[DB/OL]. 中国地震局地球物理研究所. http://www.seisdmc.ac.cn. doi: 10.11998/SeisDmc/SN. Data Management Centre of China National Seismic Network. 2007. Waveform data of China National Seismic Network[DB/OL]. Institute of Geophysics, China Earthquake Administration. http://www.seisdmc.ac.cn. doi:10.11998/SeisDmc/SN （in Chinese）.
国家地震局震害防御司. 1995. 中国历史强震目录（公元前23世纪—公元1911年）[M]. 北京: 地震出版社: 1−514. Department of Earthquake Disaster Prevention, State Seismological Bureau. 1995. Catalog of Chinese History Strong Earthquakes （From 23rd Century BC to 1911 AD）[M]. Beijing: Seismological Press: 1−514 （in Chinese）.
胡家富,朱雄关,夏静瑜,陈赟. 2005. 利用面波和接收函数联合反演滇西地区壳幔速度结构[J]. 地球物理学报,48(5):1069–1076. doi: 10.3321/j.issn:0001-5733.2005.05.013 Hu J F,Zhu X G,Xia J Y,Chen Y. 2005. Using surface wave and receiver function to jointly inverse the crust-mantle velocity structure in the west Yunnan area[J]. Chinese Journal of Geophysics,48(5):1069–1076 (in Chinese). doi: 10.1002/cjg2.750
李晓妮,冯希杰,任隽,李高阳,李苗,王夫运,姬计法. 2013. 陕南汉中盆地西部梁山南缘断裂隐伏段的活动性鉴定[J]. 地震学报,35(4):534–542. doi: 10.3969/j.issn.0253-3782.2013.04.008 Li X N,Feng X J,Ren J,Li G Y,Li M,Wang F Y,Ji J F. 2013. Activity identification of the buried segment of Liangshan south margin fault in the west of Hanzhong basin[J]. Acta Seismologica Sinica,35(4):534–542 (in Chinese).
刘启元,李昱,陈九辉,van der Hilst R D,郭飚,王峻,齐少华,李顺成. 2010. 基于贝叶斯理论的接收函数与环境噪声联合反演[J]. 地球物理学报,53(11):2603–2612. Liu Q Y,Li Y,Chen J H,van der Hilst R D,Guo B,Wang J,Qi S H,Li S C. 2010. Joint inversion of receiver function and ambient noise based on Bayesian theory[J]. Chinese Journal of Geophysics,53(11):2603–2612 (in Chinese).
唐明帅,葛粲,郑勇,王海涛. 2013. 短周期地震仪接收函数的可行性分析:以新疆和田地震台阵为例[J]. 地球物理学报,56(8):2670–2680. doi: 10.6038/cjg20130816 Tang M S,Ge C,Zheng Y,Wang H T. 2013. Feasibility analysis of short-period seismograph receiver function:An example of Hotan Seismic Array,Xinjiang[J]. Chinese Journal of Geophysics,56(8):2670–2680 (in Chinese).
王明明. 2013. 汉中盆地发育机制及构造演化研究[D]. 北京: 中国地震局地质研究所: 4−8. Wang M M. 2013. A Study on Developmental Mechanism and Tectonic Evolution of the Hanzhong Basin[D]. Beijing: Institute of Geology, China Earthquake Administrator: 4−8 （in Chinese）.
徐杰,计凤桔,周本刚. 2012. 有关我国新构造运动起始时间的探讨[J]. 地学前缘,19(5):284–292. Xu J,Ji F J,Zhou B G. 2012. On the lower chronological boundary of the Neotectonic period in China[J]. Earth Science Frontiers,19(5):284–292 (in Chinese).
张国伟,程顺有,郭安林,董云鹏,赖绍聪,姚安平. 2004. 秦岭—大别中央造山系南缘勉略古缝合带的再认识:兼论中国大陆主体的拼合[J]. 地质通报,23(9/10):846–853. Zhang G W,Cheng S Y,Guo A L,Dong Y P,Lai S C,Yao A P. 2004. Mianlüe paleo-suture on the southern margin of the Central Orogenic System in Qinling-Dabie:With a discussion of the assembly of the main part of the continent of China[J]. Geological Bulletin of China,23(9/10):846–853 (in Chinese).
郑秀芬,欧阳飚,张东宁,姚志祥,梁建宏,郑洁. 2009. " 国家数字测震台网数据备份中心”技术系统建设及其对汶川大地震研究的数据支撑[J]. 地球物理学报,52(5):1412–1417. doi: 10.3969/j.issn.0001-5733.2009.05.031 Zheng X F,Ouyang B,Zhang D N,Yao Z X,Liang J H,Zheng J. 2009. Technical system construction of Data Backup Centre for China Seismograph Network and the data support to researches on the Wenchuan earthquake[J]. Chinese Journal of Geophysics,52(5):1412–1417 (in Chinese). doi: 10.3969/j.issn.0001-5733.2009.05.031
Aki K, Richards P G. 1980. Quantitative Seismology: Theory and Methods[M]. San Francisco: W. H. Freeman and Company: 133−155.
Bao X W,Song X D,Xu M J,Wang L S,Sun X X,Mi N,Yu D Y,Li H. 2013. Crust and upper mantle structure of the North China Craton and the NE Tibetan Plateau and its tectonic implications[J]. Earth Planet Sci Lett,369/370:129–137. doi: 10.1016/j.jpgl.2013.03.015
Bensen G D,Ritzwoller M H,Barmin M P,Levshin A L,Lin F,Moschetti M P,Shapiro N M,Yang Y. 2007. Processing seismic ambient noise data to obtain reliable broad-band surface wave dispersion measurements[J]. Geophys J Int,169(3):1239–1260. doi: 10.1111/gji.2007.169.issue-3
Campillo M, Roux P. 2014. Crust and lithospheric structure: Seismic imaging and monitoring with ambient noise corre-lations[G]//Treatise on Geophysics （2nd ed）. Amsterdam: Elsevier: 391–417.
Chang S J,Baag C E. 2005. Crustal structure in southern Korea from joint analysis of teleseismic receiver functions and surface-wave dispersion[J]. Bull Seismol Soc Am,95(4):1516–1534. doi: 10.1785/0120040080
Chen Y L,Niu F L,Liu R F,Huang Z B,Tkalčić H,Sun L,Chan W. 2010. Crustal structure beneath China from receiver function analysis[J]. J Geophys Res,115(B3):B03307. doi: 10.1029/2009JB006386
Ditmar P G, Yanovskaya T B. 1987. A generalization of the Backus-Gilbert method for estimation of lateral variations of surface wave velocity[J]. Izv Akad Nauk SSSIt, Fiz Zemli, 6: 30−60 （in Russian）.
He R Z,Shang X F,Yu C Q,Zhang H J,van der Hilst R D. 2014. A unified map of Moho depth and vP/vS ratio of continental China by receiver function analysis[J]. Geophys J Int,199(3):1910–1918. doi: 10.1093/gji/ggu365
Herrmann R B. 2013. Computer programs in seismology:An evolving tool for instruction and research[J]. Seismol Res Lett,84(6):1081–1088. doi: 10.1785/0220110096
Julià J,Ammon C J,Herrmann R B,Correig A M. 2000. Joint inversion of receiver function and surface wave dispersion observations[J]. Geophys J Int,143(1):99–112. doi: 10.1046/j.1365-246x.2000.00217.x
Laske G, Masters G, Ma Z T, Pasyanos M. 2013. Update on CRUST1.0: A 1-degree global model of Earth’s crust[C]//EGU General Assembly Conference Abstract, Vol. 15. Vienna, Austria: EGU: 2658.
Li Z W,Ni S D,Zhang B L,Bao F,Zhang S Q,Deng Y,Yuen D A. 2016. Shallow magma chamber under the Wudalianchi Volcanic Field unveiled by seismic imaging with dense array[J]. Geophys Res Lett,43(10):4954–4961. doi: 10.1002/grl.v43.10
Lin A M,Rao G,Yan B. 2014. Structural analysis of the right-lateral strike-slip Qingchuan fault,northeastern segment of the Longmen Shan thrust belt,central China[J]. J Struct Geol,68:227–244. doi: 10.1016/j.jsg.2014.09.014
Ling Y,Chen L,Wei Z G,Jiang M M,Wang X. 2017. Crustal S-velocity structure and radial anisotropy beneath the southern part of central and western North China Craton and the adjacent Qilian Orogenic Belt from ambient noise tomography[J]. Science China Earth Science,60(10):1752–1768. doi: 10.1007/s11430-017-9092-8
Liu Z,Tian X B,Gao R,Wang G C,Wu Z B,Zhou B B,Tan P,Nie S T,Yu G P,Zhu G H,Xu X. 2017. New images of the crustal structure beneath eastern Tibet from a high-density seismic array[J]. Earth Planet Sci Lett,480:33–41. doi: 10.1016/j.jpgl.2017.09.048
Okay A I,Kaşlılar-Özcan A,Imren C,Boztepe-Güney A,Demirbağ E,Kuşçu İ. 2000. Active faults and evolving strike-slip basins in the Marmara Sea,northwest Turkey:A multichannel seismic reflection study[J]. Tectonophysics,321(2):189–218. doi: 10.1016/S0040-1951(00)00046-9
Sambridge M. 1999. Geophysical inversion with a neighbourhood algorithm:I. Searching a parameter space[J]. Geophys J Int,138(2):479–494. doi: 10.1046/j.1365-246X.1999.00876.x
Shen W S,Ritzwoller M H,Kang D,Kim Y H,Lin F C,Ning J Y,Wang W T,Zheng Y,Zhou L Q. 2016. A seismic reference model for the crust and uppermost mantle beneath China from surface wave dispersion[J]. Geophys J Int,206(2):954–979. doi: 10.1093/gji/ggw175
Wang C Y,Sandvol E,Zhu L P,Lou H,Yao Z X,Luo X H. 2014. Lateral variation of crustal structure in the Ordos block and surrounding regions,North China,and its tectonic implications[J]. Earth Planet Sci Lett,387:198–211. doi: 10.1016/j.jpgl.2013.11.033
Wang W L,Wu J P,Fang L H,Lai G J,Cai Y. 2017. Sedimentary and crustal thicknesses and Poisson’s ratios for the NE Tibetan Plateau and its adjacent regions based on dense seismic arrays[J]. Earth Planet Sci Lett,462:76–85. doi: 10.1016/j.jpgl.2016.12.040
Wei Z G,Chen L,Xu W W. 2011. Crustal thickness and vP/vS ratio of the central and western North China Craton and its tectonic implications[J]. Geophys J Int,186(2):385–389. doi: 10.1111/j.1365-246X.2011.05089.x
Wei Z G,Chen L,Wang B Y. 2013. Regional variations in crustal thickness and vP/vS ratio beneath the central-western North China Craton and adjacent regions[J]. Geol J,48(5):531–542. doi: 10.1002/gj.v48.5
Wei Z G,Chu R S,Chen L. 2015. Regional differences in crustal structure of the North China Craton from receiver functions[J]. Science China Earth Sciences,58(12):2200–2210. doi: 10.1007/s11430-015-5162-y
Wei Z G,Chen L,Li Z W,Ling Y,Li J. 2016. Regional variation in Moho depth and Poisson’s ratio beneath eastern China and its tectonic implications[J]. J Asian Earth Sci,115:308–320. doi: 10.1016/j.jseaes.2015.10.010
Xu X W,Wen X Z,Yu G H,Chen G H,Klinger Y,Hubbard J,Shaw J. 2009. Coseismic reverse- and oblique-slip surface faulting generated by the 2008 MW7.9 Wenchuan earthquake,China[J]. Geology,37(6):515–518. doi: 10.1130/G25462A.1
Yao H J,van der Hilst R D,de Hoop M V. 2006. Surface-wave array tomography in SE Tibet from ambient seismic noise and two-station analysis:I. Phase velocity maps[J]. Geophys J Int,166(2):732–744. doi: 10.1111/gji.2006.166.issue-2
Zhang P Z,Wen X Z,Shen Z K,Chen J H. 2010. Oblique,high-angle,listric-reverse faulting and associated development of strain:The Wenchuan earthquake of May 12,2008,Sichuan,China[J]. Ann Rev Earth Planet Sci,38:353–382. doi: 10.1146/annurev-earth-040809-152602
