Crustal and uppermost mantle velocity structure beneath the central-eastern Tibetan Plateau from P-wave tomography
-
摘要: 为获取青藏高原中东部地壳和上地幔顶部的精细结构，本文基于1万4 484条天然地震的P波（Pg和Pn）到时数据，对青藏高原中东部地壳和上地幔顶部进行P波三维速度结构层析成像，获取了该区域内地壳P波、上地幔顶部Pn波的速度结构和地壳厚度信息。层析成像结果显示，青藏高原中东部地壳P波速度范围为5.2—7.2 km/s，上地幔顶部Pn波速度范围为7.7—8.4 km/s，地壳厚度范围为48.0—68.6 km，地壳和上地幔顶部存在强烈的横向不均匀性，与地质块体分布有较好的对应关系。地壳P波速度结构显示，研究区中、下地壳分布有较大范围的低速区，上地壳与中下地壳P波分布存在明显的差异：羌塘地块和巴颜喀拉地块在上地壳主要表现为高速异常，随着深度增加逐渐表现为低速异常；而柴达木地块在上地壳主要表现为低速异常，下地壳则表现为高速异常；柴达木地块和拉萨地块在上地幔顶部表现为较高的Pn波速度，最高约为8.4 km/s，而在巴颜喀拉地块和羌塘地块东部，Pn波总体上表现为低速，最低约为7.7 km/s。研究区内地壳厚度的总体特征表现为南厚北薄，其中羌塘地块东部和拉萨地块的地壳较厚，而柴达木地块和巴颜喀拉地块东部的地壳相对较薄，羌塘地块西部存在局部的地壳变薄现象，反映了印度板块对欧亚板块北向俯冲作用下的岩石圈变形特征。Abstract: Based on joint inversion with 14 484 P-wave （Pg and Pn） first arrival times, we obtained regional 3-D P velocity structure beneath the central-eastern Tibetan Plateau, including crustal P velocity, uppermost mantle P （Pn） velocity, and Moho depth. The results show that the crustal P velocity ranges from 5.2 to 7.2 km/s, the Pn velocity ranges from 7.7 to 8.4 km/s, and the crustal thickness ranges from 48.0 to 68.6 km. The crustal and uppermost mantle structure is strongly heterogeneous, which generally correlates with geologic blocks. The crustal P velocity structure shows that prominent low velocity zones exist in the middle and lower crust. There are great difference in the distribution of high and low velocity anomalies between upper crust and mid-lower crust. High velocity anomalies primarily exist in the upper crust of the Qiangtang block and the Baryan Har block, while become lower as depth increases. The Qaidam basin shows low velocity anomaly in the upper crust while high in the lower crust. High Pn velocity exists in the Qaidam basin and the Lhasa block with a maximum velocity of about 8.4 km/s, while the Baryan Har block and the Qiangtang block mainly show low Pn velocity anomalies, which reach as low as 7.7 km/s. Crustal thickness is mainly characterized by thick in the south and thin in the north. The crust is thicker in the eastern Qiangtang block and the Lhasa block, while thinner in the Qaidam basin, the eastern Baryan Har block and the western part of the Qiangtang block, which shows the characteristics of lithospheric deformation due to the northward subduction from the Indian Plate to the Eurasian Plate.
-
Keywords:
- P velocity structure /
- tomography /
- central-eastern Tibetan Plateau /
- joint inversion
-
引言
青藏高原地质构造复杂，地质、大地测量及地震构造等研究普遍表明，青藏高原内地壳变形分布广泛：高原内中部地壳主要沿着汇聚方向东西缩短，南部地壳向东西方向伸展，中北部及东部地壳向东部挤出，与云南和缅甸接壤的东南缘地壳向东南或正南方向挤出并在喜马拉雅东构造结处发生顺时针旋转（Molnar，Tapponnier，1975；Holt et al，1991；Wang et al，2001；Zhang et al，2004）。青藏高原内分布有大量断裂带，构造活动丰富，地震频发（Yin，Harrison，2000；邓起东等，2014；叶卓等，2018）。地震层析成像和大地电磁探测等成果均显示青藏高原中下地壳存在低速区（Yang et al，2012；Jiang et al，2014；Bao et al，2015）和高电导率区（金胜等，2010；Bai et al，2010），这表明中下地壳可能处于部分熔融状态（Chung et al，2003；Le Pape et al，2012；Long et al，2015）。作为青藏高原主体的中东部地区，从北到南依次分布着柴达木地块、巴颜喀拉地块、羌塘地块和拉萨地块，是研究青藏高原形成与演化的重要区域，也是研究高原中下地壳低速区成因和分布特征的重要区域。研究该区域地壳和上地幔顶部的速度结构和物性特征，可以推断青藏高原的物质迁移和地壳形变机制，对于理解大陆碰撞机制和生长过程具有重要作用，因此研究青藏高原中东部地壳和上地幔顶部的速度结构特征具有十分重要的意义。此外，青藏高原中东部的地震观测数据丰富，地震事件分布相对均匀，为层析成像提供了有利条件。
近年来，除了利用GPS （Chen et al，2000；Allmendinger et al，2007；Hao et al，2016）和InSAR （李鹏等，2013；Garthwaite et al，2013；Zhao et al，2016）等方法对青藏高原中东部进行地表观测研究之外，研究人员对青藏高原乃至整个中国大陆进行了大量的地震波层析成像工作，例如，Pn波层析成像（Liang，Song，2006；黎源，雷建设，2012）、S波层析成像（Mechie et al，2012；黄忠贤等，2013）、远震或近震P波层析成像（Zhang et al，2012；Lei，Zhao，2016）、背景噪声及地震面波层析成像（Yao et al，2006；Ceylan et al，2012；范文渊等，2015；Pandey et al，2015；钟世军等，2017）和全波形层析成像（Chen et al，2015，2017），取得了很多有意义的研究成果，其中近震P波走时成像仍是地震层析成像的重要手段。传统的近震P波层析成像方法主要是采用地壳P波和上地幔顶部Pn波分别反演的策略，这样可以避免莫霍面对地壳速度结构的影响，但是却容易造成部分高质量数据的浪费。尤其在Pn波层析成像中，忽略地壳横向非均匀性的影响可能会对构造复杂地区（青藏高原等）的反演结果带来较大误差（Li et al，2017），而使用Pn和Pg震相走时联合反演的方法能减小这种误差，取得较好的成像结果（Xu，Song，2010；Huang et al，2013）。为此，本文提取研究区域内1991—2017年地震事件的初至波走时信息，拟利用Pg和Pn波震相走时联合反演方法，对青藏高原中东部的三维P波速度结构进行层析成像，以期得到该地区的地壳P波速度结构、上地幔顶部Pn波速度结构及地壳厚度信息。
1. 数据和方法
1.1 数据选取
我们从美国地震联合会（Incorporated Research Institutions for Seismology，简称IRIS）数据中心收集了青藏高原中东部（88°E—100°E，25°N—40°N）从1991年到2017年共6 617个地震事件的波形记录。为保证数据质量，进行数据筛选，标准如下：① 震级ML≥2.5；② 震源深度d＜60 km；③ 震中距≤12°。图 1给出本文所使用的地震台站分布及相应的台网代码和观测周期。
![]()
图 1 研究区地质概况及各台网台站分布Figure 1. Topography of the study region and distribution of stations of seismic networks采用Sacpick自动拾取方法，基于地震波形数据对初至波走时进行拾取，具体流程如下：① 根据预设模型计算生成初至波理论走时t；② 根据理论走时选取一定的噪声窗口和信号窗口，本文选取噪声窗口为[t－40 s，t－10 s]，信号窗口为[t－20 s，t＋10 s]；③ 通过滑动窗口寻找振幅发生变化的信号并计算信号窗口与噪声窗口的均方根（root mean square，缩写为RMS）比值，当两者之比大于某一预设值（本文预设值取为5）时，认为该信号有效并予以采用。
本文通过对245个台站记录的1 776个地震事件的地震波形进行自动拾取，最终得到1万4 484个初至波到时数据。图 2给出了2008年12月18日某地震事件初至波自动拾取的示例，可以看出，采用自动拾取走时方法能够将信噪比差的数据直接剔除，保留高质量的数据，并且有效地减少走时拾取中的人为因素，使拾取的走时具有较好的一致性。由于拾取到的到时数据为初至波走时，并非具体的Pg或Pn震相走时，因此在层析成像的每次迭代反演中，还需要分别计算Pg波和Pn波理论走时，并将其与观测走时进行对比，实现初至波震相的判别。
![]()
图 2 2008年12月18日ML5.1地震事件的初至波走时拾取效果该事件的震中位置为（96.47°E，36.78°N），震源深度为0 km，相对走时为每条地震记录相对于初至波的走时Figure 2. First arrival time picks from an ML5.1 earthquake on December 18，2008The epicentre of the event is （96.47°E，36.78°N） with a focal depth of 0 km. Travel times are relative to first arrivals1.2 方法步骤
采用Xu和Song （2010）提出的联合Pg和Pn震相走时反演方法，对Pg波和Pn波走时采用不同的计算方法。在球面坐标系下，利用伪弯曲射线追踪方法（Koketsu，Sekine，1998），Pg波从震源j到台站k的走时残差为
${r_{jk}} = t_{jk}^{{\rm{obs}}} - t_{jk}^{{\rm{pred}}} = \sum\limits_{i = 1}^n {\left({ - \frac{{{\rm{d}}l}}{v}} \right){{\left({\frac{{\Delta v}}{v}} \right)}_i}}{\text{，}}$
(1) This page contains the following errors:
error on line 1 at column 1: Start tag expected, '<' not foundBelow is a rendering of the page up to the first error.
Pn波从震源j到台站k的走时残差为
${r_{jk}} {\text{＝}} t_{jk}^{{\rm{obs}}} {\text{－}} t_{jk}^{{\rm{pred}}} {\text{＝}} \sum\limits_{{{m}} {\text{＝}} 1}^{{n_1}} {\left({ {\text{－}} \frac{{{\rm{d}}l}}{v}} \right){{\left({\frac{{\Delta v}}{v}} \right)}_{{m}}} {\text{＋}} } \sum\limits_{{{e}} {\text{＝}} 1}^{{n_2}} {\left({ {\text{－}} \frac{{{\rm{d}}l}}{v}} \right){{\left({\frac{{\Delta v}}{v}} \right)}_{{e}}} {\text{＋}} \sum\limits_{{{r}} {\text{＝}} 1}^{{n_3}} {\left({ {\text{－}} \frac{{{\rm{d}}l}}{v}} \right){{\left({\frac{{\Delta v}}{v}} \right)}_{{r}}} {\text{＋}} } \eta \Delta {h_k} {\text{＋}} \Delta {t_j}}{\text{，}} $
(2) 式中，等号右边第一项为射线沿莫霍面滑行的走时，第二项为震源端地壳部分走时，第三项为台站端地壳部分走时，第四项η∆hk为台站端莫霍面深度变化引起的走时变化，其中
$\eta = \sqrt {{{\left({\dfrac{1}{{{v_{\rm{c}}}}}} \right)}^2} - {{\left({\dfrac{1}{{{v_{\rm{m}}}}}} \right)}^2}}$
(3) 为垂直慢度，vc和vm分别为该处地壳Pg波速度和Pn波速度，第五项Δtj为震源延迟项。
This page contains the following errors:
error on line 1 at column 1: Start tag expected, '<' not foundBelow is a rendering of the page up to the first error.
2. 计算结果
2.1 一维模型和参数化

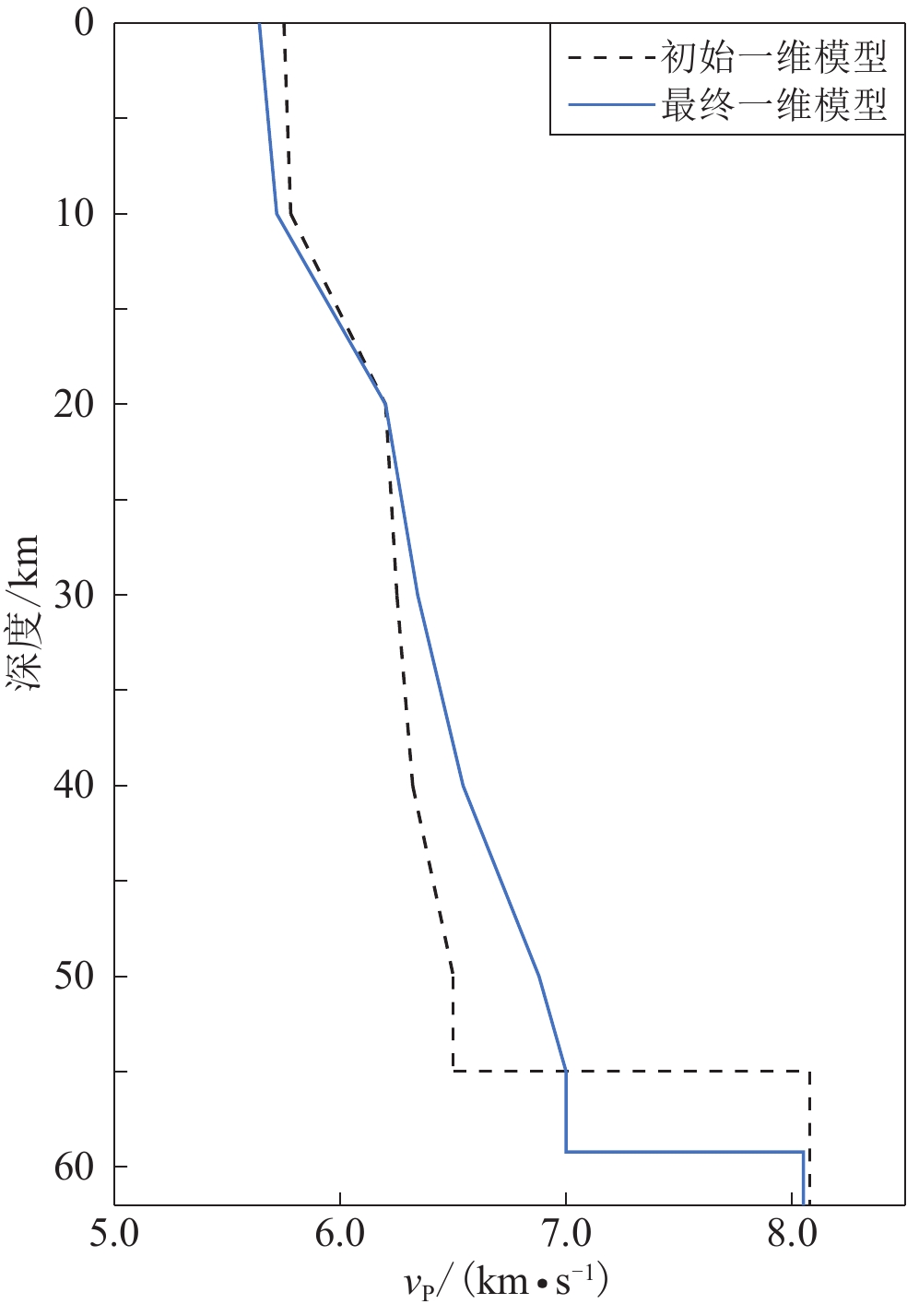

由于本文研究区域与Xu和Song （2010）一文研究区域的地理位置比较靠近且东部有部分重叠，为减少反演迭代次数，在计算一维模型时参考其一维P波速度模型，将该模型作为初始地壳速度模型。通过走时数据拟合，得到Pn波平均速度约为8.08 km/s，地壳平均厚度约为55 km。将一维速度模型中地壳的最后一层延伸至55 km深度，得到初始一维速度模型，地壳模型均匀分层，每层厚度为10 km，最后一层划分至55 km （即莫霍面深度处）。采用Pg波和Pn波震相走时联合反演方法确定最终一维速度模型，经过7次迭代反演后残差不再明显降低，此模型即为后续层析成像所使用的一维速度模型（图3）。
采用计算得到的一维速度模型，利用所有初至波走时数据进行三维联合反演。反演采用的地壳速度水平网格、Pn波速度水平网格和莫霍面深度网格的大小均为0.5°×0.5°。联合反演中，震相判别时Pg波和Pn波两者理论走时与观测走时之差的绝对值均小于1 s的数据将不予采用，以减少由于模型粗糙所造成的震相误判，且在计算中要求参与反演的射线走时残差不大于3 s，以防止少量数据对模型造成过大影响。每次迭代结束后，更新模型进行下一次迭代反演。
2.2 残差和分辨率
本次联合反演的初始数据共1万4 484个初至波走时，最终参与反演的射线有1万零444条，射线基本覆盖了研究区域（图4）。
经过8次迭代后，残差不再明显降低，得到联合反演的最终结果，反演后走时残差的分布有一定改善（图5a），但并不十分显著，说明本文采用的初始模型与本区域的真实速度结构比较接近，即Xu和Song （2010）的地壳模型对于本文研究具有较好的参考意义。除震中距大于10°的区间射线数量不足外，反演后各震中距区间的走时残差标准差（图5b）均在一定程度上有所降低，反演后走时残差分布更集中（图5c），走时残差的RMS由初始模型的1.50 s降低至1.21 s，同时参与反演的射线折合走时分布较为均匀（图5d），模型拟合得较好。
![]()
图 5 联合反演的残差分析和走时分布（a） 反演前后走时残差随震中距的分布；（b） 反演前后各震中距范围内走时残差的标准差分布；（c） 联合反演前后走时残差数量分布及其高斯分布拟合曲线；（d） 折合走时（t−d/0.065）分布Figure 5. Residual analysis and travel time distribution of joint inversion（a） Travel time residual distribution before and after inversion；（b） Standard deviations of travel time residuals with different epicentral distance before and after inversion；（c） Histogram of residuals and its Gaussian distribution fitting before and after inversion；（d） Reduced time by 0.065 degree per second由于DLSQR方法求得的结果无法得到方程解的误差矩阵，因此采用检测板测试（Lévěque et al，1993）对反演结果的可靠性进行分析。本文采用与实际数据反演相同的参数设置，对速度模型添加±4%的扰动，并通过反演进行恢复成像。通过多次试验，在网格大小为1.5°×1.5°时速度恢复情况较好，而边缘部分地区由于射线覆盖不足，无法得到理想的恢复效果（图6）。
![]()
图 6 1.5°×1.5°网格下的检测板检测Figure 6. Checkerboard test with squares of 1.5 degree by degree2.3 反演结果
本文获得了青藏高原中东部地区地壳和上地幔顶部的P波三维速度结构及莫霍面深度信息（图7）。反演结果显示：地壳P波速度处于5.2—7.2 km/s之间，地壳同一深度处，P波速度变化范围较大，表明研究区域存在强烈的横向不均匀性；不同深度P波高、低速分布情况存在很大差异，20 km深度以上地壳部分与30 km深度以下地壳部分的P波高、低速分布也呈现出明显的纵向非均匀性；从地壳30 km深度处开始存在大片明显的低速区并一直延伸至莫霍界面；上地幔顶部Pn波速度存在较大的横向不均匀性，速度值主要分布在7.7—8.4 km/s之间，研究区域内Pn波速度在南部的拉萨地块和北部的柴达木盆地主要表现为高速异常，中间的羌塘地块西部和巴颜喀拉地块部分主要表现为低速异常，具有较大的横向差异；莫霍面深度约在48.0—68.6 km，主要表现为南深北浅（图8）。
![]()
图 7 地壳Pg波速度结构和上地幔顶部Pn波速度结构各子图右下角给出了相应深度的P波平均速度，速度扰动相对于该层平均速度Figure 7. Velocity structure of Pg and Pn wavesThe velocity perturbation in each layer is related to the average velocity given in the lower-right corner of the sub-figures![]()

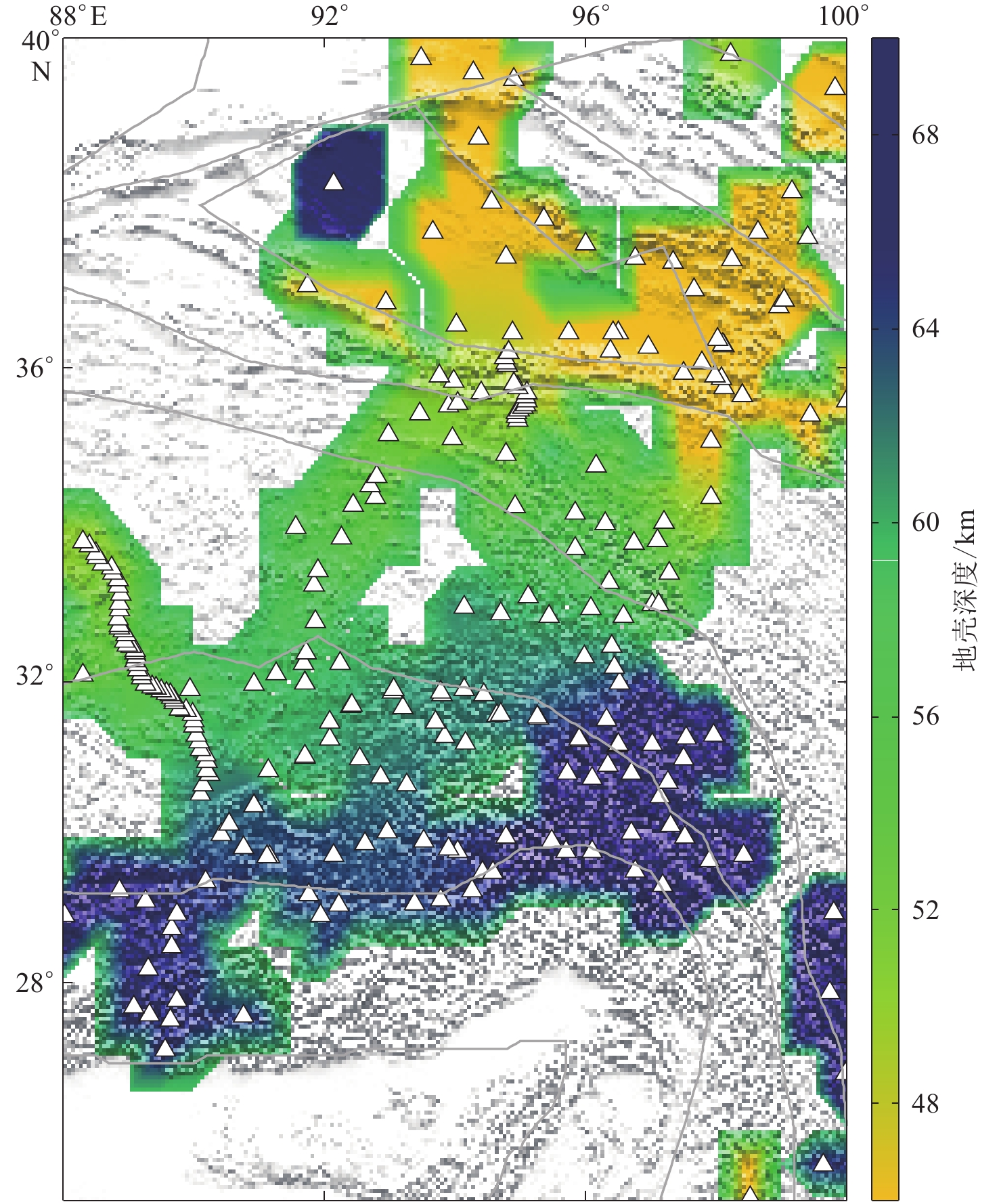

图 8 青藏高原中东部的莫霍面深度分布Figure 8. Distribution of Moho depth of the central-eastern Tibetan Plateau由于研究仅聚焦于青藏高原中东部，本次反演结果显示的P波速度结构与Huang等（2014）得出的三维P波速度结构整体上具有一致性，但结果更精细、速度扰动程度更大，这种差异可能来自于数据和区域特征所确定的反演参数。如图7所示，上地壳（0—20 km）与中下地壳（30—50 km） 的高、低速分布存在明显差异，说明青藏高原中东部地区的上、下地壳结构存在显著不一致性。地壳0—20 km深度内高速异常主要分布在中部的巴颜喀拉地块和羌塘地块，低速异常主要分布在南北两端的拉萨地块和柴达木地块；当地壳深度大于30 km时，低速异常主要分布于羌塘地块、拉萨地块东部，而高速异常主要分布于柴达木地块和拉萨地块西部及其以南部分。柴达木地块在上地壳主要表现为低速异常，速度值低于5.5 km/s，30 km以下深度则主要表现为高速异常，速度值高于7.0 km/s。羌塘地块和巴颜喀拉地块西部在地壳0—20 km深度表现为高速异常，30 km以下则表现为低速异常。此外，巴颜喀拉东部在不同深度处均表现为高速异常，拉萨地块西部出现明显高速异常，东部则主要表现为低速异常。
Pn波速度分布（图7）存在显著的空间差异，此结果与前人的成像结果（Liang et al，2004；王海洋等，2013；Li，Song，2018）基本一致，但细节更加明显，显示出青藏高原中东部Pn波速度强烈的横向不均匀性。柴达木地块和拉萨地块上地幔顶部总体上表现为较高的Pn波速度，最高可达8.3 km/s。巴颜喀拉地块、羌塘地块总体上表现为低速，最低约为7.7 km/s。Liang和Song （2006）的研究结果是青藏高原Pn波层析成像的重要工作，本次成像得到的Pn波速度区间较Liang和Song （2006）对青藏高原成像的结果更大，高、低速异常更明显，但总体上来说速度异常的变化趋势与其一致，主要表现为羌塘地块西部和巴颜喀拉地块Pn波速度显示为低速异常，柴达木盆地和拉萨地块的Pn波速度主要显示为高速异常。
由于台站空间分布的限制，本文反演得到的地壳厚度信息具有一定的局限性，但仍能反映出青藏高原中东部的地壳厚度变化。本文结果显示地壳厚度处于48.0—68.6 km之间（图8），莫霍面深度分布与前人研究（Shin et al，2007；高锐等，2009）也具有很好的一致性。柴达木地块和巴颜喀拉地块东缘的地壳厚度小于50 km，相对较薄，巴颜喀拉地块中部、羌塘地块、拉萨地块和青藏高原东南部的地壳厚度较大，均在55 km以上，其中青藏高原东南部地壳厚度值基本在65 km以上。
3. 讨论
3.1 地壳P波速度结构
总体说来，地壳P波速度结构显示出的结果与地质构造具有较好的对应关系。由于浅部沉积物的存在，相对于波速较快的青藏高原变质岩山体，柴达木盆地P波速度在上地壳（20 km及以上）主要表现为低速异常，在下地壳（30 km及以下）主要表现为高速异常，这一结果与Li等（2012）和范文渊等（2015）利用背景噪声得出的瑞雷波群速度表现出相似的特征，这表明盆地深部处于低温、稳定的状态。Yang等（2010，2012）对整个青藏高原中地壳进行了面波成像，其结果显示青藏高原中地壳存在大片低速区，本次研究结果显示研究区域内上、下地壳P波速度异常存在明显差异，下地壳存在大范围低速区，而结合上地幔顶部Pn波速度存在的显著低速异常，推测形成这种速度异常的原因可能是上地幔岩浆的侵入或加热作用（Godin et al，2006；Grujic，2006；Harris，2007）。Bai等（2010）利用大地电磁方法获得的结果表明，拉萨地块和羌塘地块北部中下地壳存在大片的高电导率区，本文得到的低速分布与其具有一致性，而本文结果显示的羌塘地块南部的高速异常与其得到的低电导率存在较大差异。该文指出大地电磁数据对深度电导率积分敏感，并非对特定深度的电导率值敏感，结合此区域上地幔顶部Pn波速度表现出的高速异常，推测造成这种差别的原因可能是羌塘地块南部上地幔顶部的岩性差异对该地区地壳的电导率结果产生了约束作用。
此外，Zhao等（2013）利用地震波衰减的研究结果表明青藏高原可能存在两条地壳流通道，一条从羌塘地块自北向东沿四川盆地西缘流向青藏高原东南部，另一条从青藏高原南部的拉萨地块穿过喜马拉雅东构造结，总体上本文结果显示的下地壳P波低速区与该研究对应的羌塘地块和拉萨地块东部等地壳流具有较好的对应关系，而柴达木盆地、羌塘地块西部和巴颜喀拉地块东部等高速区为地壳流非对应区域，Bao等（2011）的研究结果同样表明这些区域的Q值显著高于其它区域，重力异常的密度成像结果也显示这些区域存在明显的高密度异常（杨文采等，2015），表明这三个区域中下地壳可能存在比较稳定的地体。
3.2 Pn波速度结构
本文结果显示青藏高原南缘具有显著连续的Pn波高速异常，而羌塘地块西部和巴颜喀拉地块主要表现为Pn波低速异常，这一结果与前人研究（Zhou，Lei，2016；Lü et al，2017）具有一致性，但本文研究所得到的Pn波波速异常更为明显，也存在一些明显的细节差异。Lei等（2014）关于青藏高原东部的层析成像结果揭示了一条连通柴达木盆地与拉萨地块的南北向高速带，而根据本文结果，尽管这部分区域总体上确实表现为高速异常，但并不连续，这可能是由于我们所采用的走时数据自动拾取策略和联合不同震相的反演方法具有一定的优势，且本次研究仅对较小区域进行成像，能得到更精细的成像结果。拉萨地块以南连续的Pn波高速异常说明这部分区域的上地幔顶部岩石圈具有连续、稳定和冷的特性，可能对应了北向俯冲的印度板块，可以说明印度板块对欧亚板块的俯冲块具有较好的整体性，且其俯冲角度可能较为平缓。而在羌塘地块西部和巴颜喀拉地块呈现的Pn波低速异常，则说明这些区域上地幔顶部的温度较高，表明这些区域可能发生了岩石圈的破裂。
通常地震波的速度异常与大地热流值呈负相关关系（Black，Braile，1982；汪素云等，2003），巴颜喀拉地块、羌塘地块表现为显著低速，即该区域可能有较高的热流值，这可能与上地幔顶部的岩浆作用紧密相关，从而导致了高温异常。由于印度板块对欧亚板块的向北俯冲，拉萨地块以南显示出的高速异常可能对应了温度较低的印度板块岩石圈部分。羌塘地块西部、柴达木地块和巴颜喀拉地块东部存在的稳定区域的Pn波速度稍大于平均速度，不同于其周围的显著低速，结合地壳P波速度的高速异常，可以推断这三个稳定地体可能持续延伸至上地幔顶部。总体来说，下地壳P波速度与上地幔顶部Pn波速度结构具有耦合作用，这说明高原中部的上地幔顶部和下地壳大范围的低速与岩浆作用密不可分，可能是由于上地幔顶部岩浆的加热作用（Owens，Zandt，1997），或是在印度板块俯冲作用下岩石圈发生破裂，导致上地幔岩浆上涌至下地壳形成大范围的高温异常（Nelson et al，1996）。
3.3 地壳厚度
由于地震震源深度存在不确定性，传统的Pn波层析成像通常采用台站延迟反映地壳厚度变化。本次联合反演可以直接反演地壳厚度信息，但本质上得到的地壳厚度仍来源于台站约束。尽管存在部分数值上的差异，本文反演得到的地壳厚度变化与接收函数等方面的结果一致（Yue et al，2012；Tian et al，2014）：羌塘地块东部和拉萨地块及其以南部分的地壳厚度基本大于60 km，而柴达木盆地的地壳厚度较小，主要在50 km左右。Shin等（2015）研究显示拉萨地块存在一条深达70 km的莫霍面 “条带” ，本文所得的莫霍面深度结果与其相近，造成这种地壳变厚的原因可能是由于印度板块对欧亚板块的挤压作用导致了地壳增厚，而羌塘地块的局部地壳变薄，则可能是印度板块的俯冲作用下发生的岩石圈拆沉和地幔上涌所致（Liu et al，2008；Wang et al，2014）。由于莫霍面的研究更注重大尺度的形态分布，本次研究范围较小，因此对于青藏高原整体的莫霍面分布尚需大尺度的成像研究。
4. 结论
通过对青藏高原中东部地区地壳和上地幔P波速度的联合反演，获得了较为可靠的区域三维P波模型。结果显示，青藏高原中东部地壳和上地幔顶部结构存在强烈的横向不均匀性和纵向不均匀性，显示出印度板块和欧亚板块碰撞下青藏高原地质构造的复杂特征。地壳P波速度、上地幔顶部Pn波速度、地壳厚度等均表现出显著的南北差异特征，印度板块北向俯冲导致青藏高原南部地壳增厚，羌塘地块西部部分地壳隆起。上、下地壳P波速度结构存在明显的不一致性，中、下地壳出现大范围低速，说明其物质结构和物性存在很大差异，推断为在板块俯冲作用下岩石圈发生破裂，上地幔热物质上涌到地壳导致温度上升，从而形成中、下地壳的大范围低速。羌塘、柴达木和巴颜喀拉存在三个稳定的地体且可能延续到上地幔顶部，上地幔顶部Pn波速度的强烈不均匀性和地壳厚度的剧烈变化则反映了印度板块的俯冲、挤压作用下岩石圈的物性和形态的变化特征。本文采用了程序自动拾取走时的方法提取事件初至波走时信息，同时也是联合Pg和Pn波震相走时反演方法在本区域的首次应用。本文得到的三维地壳P波速度模型对后续相关研究具有一定的参考意义，更大尺度的结构特征分析尚需进一步对整个青藏高原进行高精度成像工作。
IRIS数据中心为本研究提供了数据支持，武汉大学李孟奎博士和美国伊利诺伊大学厄巴纳-香槟分校李江涛博士对本研究提出了建议，作者在此一并表示感谢。
-
![]()
图 1 研究区地质概况及各台网台站分布
Figure 1. Topography of the study region and distribution of stations of seismic networks
![]()

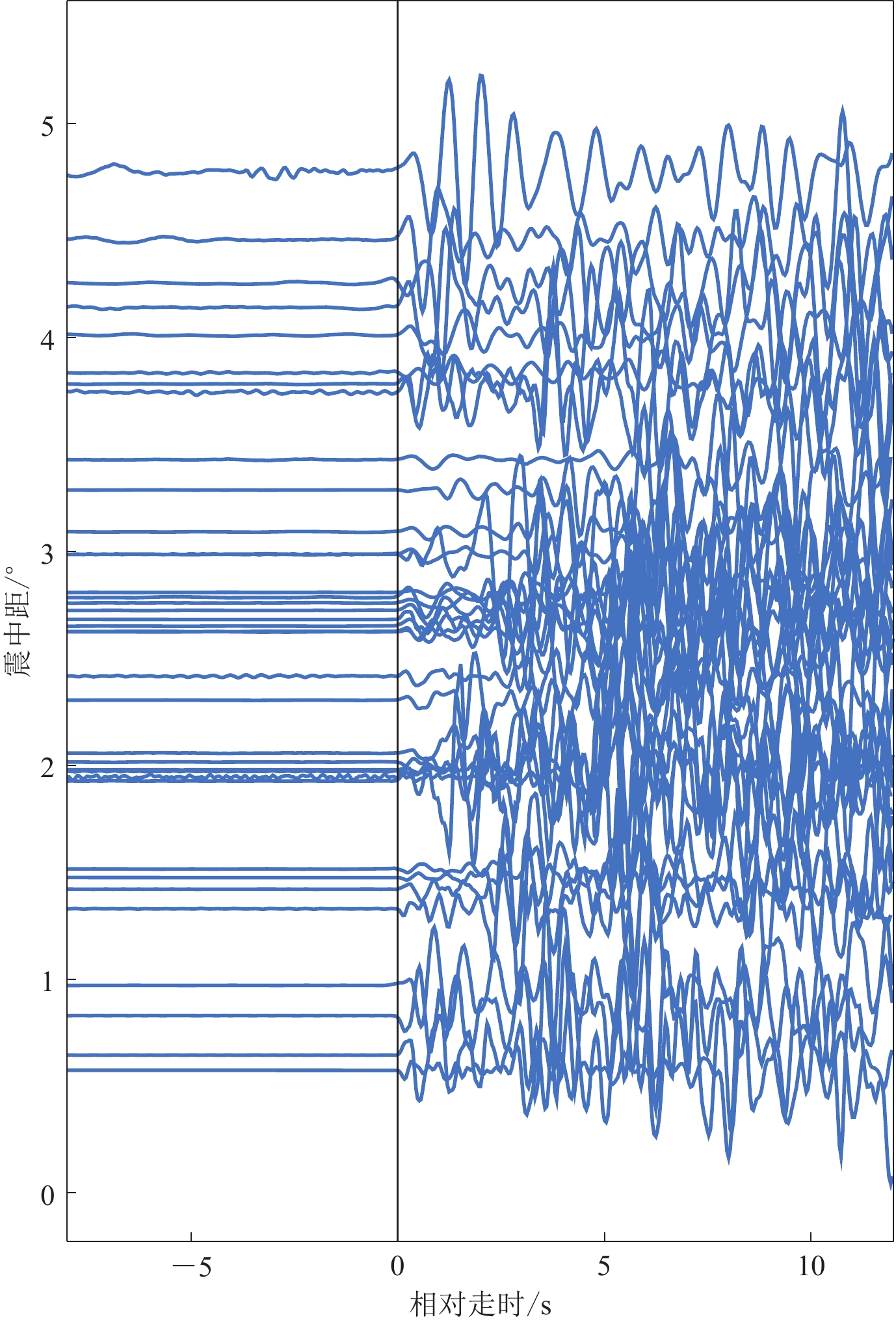

图 2 2008年12月18日ML5.1地震事件的初至波走时拾取效果
该事件的震中位置为（96.47°E，36.78°N），震源深度为0 km，相对走时为每条地震记录相对于初至波的走时
Figure 2. First arrival time picks from an ML5.1 earthquake on December 18，2008
The epicentre of the event is （96.47°E，36.78°N） with a focal depth of 0 km. Travel times are relative to first arrivals
![]()
图 5 联合反演的残差分析和走时分布
（a） 反演前后走时残差随震中距的分布；（b） 反演前后各震中距范围内走时残差的标准差分布；（c） 联合反演前后走时残差数量分布及其高斯分布拟合曲线；（d） 折合走时（t−d/0.065）分布
Figure 5. Residual analysis and travel time distribution of joint inversion
（a） Travel time residual distribution before and after inversion；（b） Standard deviations of travel time residuals with different epicentral distance before and after inversion；（c） Histogram of residuals and its Gaussian distribution fitting before and after inversion；（d） Reduced time by 0.065 degree per second
![]()
图 6 1.5°×1.5°网格下的检测板检测
Figure 6. Checkerboard test with squares of 1.5 degree by degree
![]()
图 7 地壳Pg波速度结构和上地幔顶部Pn波速度结构
各子图右下角给出了相应深度的P波平均速度，速度扰动相对于该层平均速度
Figure 7. Velocity structure of Pg and Pn waves
The velocity perturbation in each layer is related to the average velocity given in the lower-right corner of the sub-figures
-
