Two dimensional seismic responses of free field in typical seafloor site based on dynamic finite difference method
-
摘要: 以我国近海海域工程场地为研究对象，充分考虑上覆海水的自重影响，构建典型的饱和海底自由场计算模型，运用动力有限差分法开展二维地震反应分析，探讨以不同幅值的SV波、P波作为基底输入条件下上覆海水厚度对海底地震动峰值和反应谱的影响，总结上覆有水和无水场地的地震动结果差异，并分析差异产生的原因。结果表明：当基底输入SV波时，上覆有水场地海床表面峰值加速度小于上覆无水场地地表峰值加速度，海水层厚度对峰值加速度的影响可以忽略；当基底输入P波时，上覆有水场地海床表面峰值加速度大于上覆无水场地地表峰值加速度，且随着海水层厚度的增大，海床表面峰值加速度逐渐减小。Abstract: Taking the engineering site in the offshore area of China as the research object, the typical calculation model of saturated submarine free field is constructed after fully considered the influence of self-weight stress of overlying sea water, and the dynamic finite difference method is implemented to carry out two-dimensional seismic response analysis. In this paper, we discussed the influence of the thickness of overlying sea water on the peak ground motion value and response spectrum of seafloor under the condition that SV and P waves of different amplitudes are used as the input of the basement, and systematically analyzed the causes of the differences. The results show that when SV wave is input into the sea floor, the peak acceleration of the sea floor surface is smaller than that of the overlying anhydrous site surface, and the effect of the thickness of the sea water layer on the peak acceleration can be ignored; when P wave is input into the sea floor, the peak acceleration of the sea floor surface is larger than that of the overlying anhydrous site surface, and the peak acceleration of the sea floor surface gradually decreases with the thickness of the sea water layer increase.
-
引言
对于地震学而言，高频全球导航卫星系统（global navigation satellite system，简写为GNSS）是能够记录到地震波传播信息的一种新手段，其在强震中可直接提供时变位移场观测信息，弥补了传统观测手段在强震观测时出现诸如震级饱和、漂移等现象的不足。但由于高频GNSS数据存在信噪比低、信号稳定性差等问题，在预警中需要与测/强震观测手段联合使用。地震波信号往往是一种非线性、非平稳信号，故研究其频率的局部特性显得至关重要，这就需要用时频分析方法将一维时域信号转换到二维的时频平面。而傅里叶变换和反变换虽然能从时间域和频率域对平稳信号进行分析，却不能同时保留时间和频率信息。故此，本文拟以2008年汶川地震时获取的高频GNSS同震信号为例，通过对其进行广义S变换，系统分析变换后同震信号的时间域和频率域，以期能够更加准确地判断P波和S波到时。同时，广义S变换的使用也为高频GNSS在地震学中的应用提供了一条从多层面提取地震波形到时的新途径。
2. S变换
美国地球物理学家Stockwell等（1996）综合了小波变换和短时傅里叶变换的特点，提出了一种分析非平稳信号的新方法—S变换。其时频随着频率的不同而变化，具有多分辨率、逆变换唯一等特点，同时获得的二维时频谱也是基于傅里叶变换的基本理论。该方法已经在地震勘探、电能信号分析、故障检测等多个领域得到了广泛的应用（齐春燕等，2010；周竹生，陈友良，2011；郑成龙，王宝善，2015）。
S变换的表示形式为
$$ {{S}}(\tau {\text{，}}f) {\text{＝}} \int _{ {\text{－}} \infty }^{ {\text{＋}} \infty }h(t)\left\{ {\frac{{|f|}}{{\sqrt {2\pi } }}\exp \left[\frac{{ {\text{－}} {f^2}{{(t {\text{－}} \tau )}^2}}}{2}\right]\exp ( {\text{－}} {\rm i}2\pi ft)} \right\}{\rm d}t{\text{，}} $$ (1) 式中：τ为窗函数的中心点，控制窗函数在时间轴上的位置；f为采样频率；h（t）为原始信号。S变换使用的高斯窗函数gf （t）和基本小波ωf （t）分别定义为
$$ {{g}_f}(t) {\text{＝}} \frac{{|f|}}{{\sqrt {2\pi } }}\exp \left({\text{－}} \frac{{{t^2}{f^2}}}{2}\right){\text{，}} $$ (2) $$ {\omega _f}(t) {\text{＝}} \frac{{|f|}}{{\sqrt {2\pi } }}\exp \left( {\text{－}} \frac{{{t^2}{f^2}}}{2} {\text{－}} {\rm i}2\pi ft\right) {\text{＝}} {g_f}(t)\exp ( {\text{－}} {\rm i}2\pi ft){\text{，}} $$ (3) 从上式可以看到，S变换在分析高频信号或低频信号时具有良好的特性：对于高频信号，设计窗口比较窄，可满足高时间分辨率的要求；对于低频信号，设计窗口比较宽，可满足高频率分辨率的要求。
相比于单分辨率的短时傅里叶变换，S变换属于多分辨率时频分析方法，可以更加有效地对复杂的地震波信号进行分析。同时由于信号x（t）可以由S变换S（τ，f ）通过逆变换进行重构，S（τ，f ）的S逆变换为
$$ {\rm{x}}(t) {\text{＝}} \int_{ {\text{－}} \infty }^{ {\text{＋}} \infty } {\left[ {\int_{ {\text{－}} \infty }^{ {\text{＋}} \infty } {S(\tau{\text{，}} f\;)\rm d\tau } } \right]} \exp ({\rm i}2\pi ft){\rm {d}}f{\text{，}} $$ (4) S变换所具有的无损逆变换的特性，使得信号在经过时频域处理后可逆变换为时间信号。
由于S变换的基本高斯窗函数固定，因此在处理复杂的地震信号时，不能根据需求对频率域和时间域的分辨率进行调节，缺乏必要的灵活性。随着后期的不断发展，多位研究人员对S变换中的高斯窗函数和基本小波进行改变，构建出了广义的S变换（Mansinha等，1997；McFadden et al，1999；高静怀等，2003；Pinnegar，Mansinha ，2003；陈学华等，2006；齐春燕等，2010；周竹生，陈友良，2011）。
本文使用的广义S变换是通过两个调节因子对高斯窗进行改造（陈学华等，2006），以便根据实际要求对高斯窗作出调整，从而更好地分析复杂频率的地震波形，其表达式为
$$ {{S}}(\tau {\text{，}} f) {\text{＝}} \int\nolimits_{ {\text{－}} \infty }^\infty {x(t)\frac{{|{\lambda _{\rm a}}||f{|^p}}}{{2\pi }}} {{\rm exp}({\frac{{ {\text{－}} {\lambda ^2_{\rm{a}}}{f^{2p}}{{(t {\text{－}} \tau )}^2}}}{2}}}){{\rm exp}({ {\text{－}} {\rm i}2\pi ft}}){\rm d}t{\text{，}} $$ (5) 式中λa和p均为调节因子。选定p值后，当λa＞1时，时窗宽度随频率呈反比变化的速度加快；当λa＜1时，时窗宽度随频率呈反比变化的速度减慢；选定λa之后，通过调节p值可以对频率域的分辨率进行调整。引入λa和p两个参数之后，可以根据实际信号的频率分布特点和时频分析的侧重点，改变高斯窗函数随频率变化的规律，对时频分辨率进行调整，但由于其运算过程与标准的S变换相似，因此并不需要额外增加运算量。当两个调节因子λa和p均设置为1时，则为标准S变换。
3. 到时分析中的S变换
本文收集了2008年汶川MS8.0地震中重庆台网和昆明台网共28个站点的高频GNSS信号（采样率为1 Hz），采用GAMIT/GLOBK软件包（Bock，2000）中的高频GNSS处理模块TRACK （Chen，1998）对附近站点的高频GNSS数据进行解算。由于所选取数据按小时文件进行解算，时间最长为1小时，故未考虑昼夜变化等周期性较长的噪音。按照GNSS站点的位置及分布情况，选取15个站点的数据使用广义S变换进行分析，并挑选其中6个站点的同震波形进行展示，如图1所示。
根据距离震中位置的远近选取了bana （距震中约346 km）、djxm （距震中381 km）、fdlh （距震中477 km）和ghxx （距震中661 km）等4个站点的同震波形，对其进行广义S变换后识别出P波、S波到时并进行展示（图1），在计算P波和S波的理论到时中使用了频率-波数法（Zhu，2002），计算到时的速度模型为一维速度模型（吴建平等，2009；殷海涛等，2013；邓文哲等，2014；王小娜等，2015；杨彦明等，2016）。
bana站点距离震中346 km，该站点记录高频GNSS信号的频率为1 Hz，根据奈奎斯特（Nyquist）采样定理，其可记录到的地震波信号的最大频率为0.5 Hz。bana站点东西向同震信号广义S变换的结果表明（图2），地震信号的能量主要集中于0—0.3 Hz，所研究各站点的P波和S波理论到时均在300 s以内。为了更加直观地显示所研究的到时区域，在后续分析中，按照S变换后信号频率为0—0.3 Hz，取地震发生后的300 s进行分析。结果显示，bana站点的P波理论到时为56.7 s，S波理论到时为96.1 s。如图1所示，经过广义S变换后的图像显示，在P波和S波理论到时（图2）的位置，均有着较明显的能量汇集。在本文分析的地震中，P波和S波周期均较长、频率均相近，故P波的识别周期为20—50 s左右的初至拾取、高于背景噪声的能量汇集，S波能量为P波能量的2.5倍以上（水平向）。
![]()
图 2 bana站点东西向同震信号的S变换结果Figure 2. S transform of coseismic signal in the EW directionin at the bana station在使用广义S变换进行频率分析时，通过对两个调节因子λa和p进行调整，以获得最优的分辨率。以bana站东西向为例进行分析，结果如图3所示。
![]()
图 3 通过微调调节因子λa和p所产生的同震信号广义S变换结果展示Figure 3. S transform results of the same coseismic signal with different adjustment factor λa and p（a） λa＝1，p＝1.1；（b） λa＝1，p＝1.2；（c） λa＝1.05，p＝1.05；（d） λa＝1.05，p＝1.05在λa不变的情况下，提高因子p值，可以增加时间域的分辨率，详见图2和图3a。但是p值过高，会导致频率域的分辨率增加，时间域的分辨率降低，从而降低了对初至波的识别能力（图3b）。当调节因子λa＝1.05，p＝1.05时，对于P波和S波的识别均较为清晰。图3d将图3c进行三维展示，更加直观地展示了震后随着时间的变化，不同周期的波形所汇聚的能量大小。
对于震中距为381 km的djxm站点，其P波理论到时为62.5 s，S波理论到时为105.9 s。将P波和S波理论到时分别标注于S变换结果上（选用的调节因子为λa＝1.05，p＝1.05），可以看出，在同震信号中，djxm站记录的到时要比理论到时延迟约4—5 s （图4a），可能与本文使用的速度结构有一定关系，而djxm站在垂向上很难识别S波到时（图4b）。在原始波形记录中，无论垂直向还是水平向均已很难判定P波和S波到时。这表明通过微调广义S变换的两个调节因子λa和p，能够得到较好的到时分辨率。鉴于目前GNSS预警中的触发方式为阈值触发（Allen，Ziv，2011；Melgar et al，2012），很难通过反演的方式进行精确的震源定位。而相比于人工或者阈值判断，通过对地震信号进行广义S变换，能够对到时作出更为精准的判断。
![]()
图 4 各高频GNSS站点同震信号S变换结果展示（a） djxm站点EW向同震信号S变换；（b） djxm站点UD向同震信号S变换；（c） fdlh站点EW向同震信号S变换；（d） fdlh站点UD向同震信号S变换；（e） ghxx站点EW向同震信号S变换；（f） ghxx站点UD向同震信号S变换Figure 4. S treansform of coseismic signals for several stations（a） S transform of EW coseismic signal in djxm；（b） S transform of UD coseismic signal in djxm；（c） S transform of the EW coseismic signal in fdlh ；（d） S transform of the UD coseismic signal in fdlh；（e） S transform of the EW coseismic signal in ghxx；（f） S transform of the UD coseismic signal in ghxx对于震中距为477 km的fdlh站，P波和S波理论到时分别为79 s和133 s。东西向同震信号的广义S变换（选用的调节因子为λa＝1.05，p＝1.05）波形识别基本与理论到时一致，相差2—3 s （图4c）。fdlh站垂直向上的分辨率也可以满足波形识别的需求（图4d）。其结果较好，可能与fdlh站的背景噪声较低有关。三维图像中，面波的识别更加清晰（图4c）。
对于震中距为661 km的ghxx站，在同震信号中很难看到P波到时和S波到时。经过计算，其P波理论到时为108.3 s，S波理论到时为183 s。在图4e中可以看到，通过广义S变换后对S波的识别较好，对P波的识别稍显模糊。而对于垂直向（图4f），通过广义S变换之后，P波已经无法识别，S波的识别时间较理论地震波形要晚将近20 s。这可能与GNSS背景噪声较高，且垂直向的噪音水平高于水平向2—3倍有关。而同震信号的分析中，P波和S波的到时基本均无法分辨。这说明通过广义S变换，即使是震中距大于600 km，也能有效地提取到地震波到时。
4. 讨论与结论
对于实时解算的高频GNSS数据，其背景噪声相对较大，使用广义S变换，可以更加准确地得到P波到时。即使远距离的站点记录，在时频域中也可以很好地指示出P波初至到时。这为高频GNSS数据在地震学中的应用和分析提供了一种新的途径。其优势在于：
1） 广义S变换集合了短时傅里叶变换和小波变换的优点，在地球物理领域及电能分析领域取得了很多成果，但依旧存在很多应用前景。本文通过对高频GNSS同震信号进行S变换，从以往的只针对单独的时间域或频率域分析高频GNSS信号，转变为从时间域和频率域同时进行分析。从频率域的角度看，P波和S波的能量均汇聚于0.025 Hz左右，面波的能量汇聚于0.04—0.25 Hz并能够明显地看出面波是分为多个频率区间；从时间域的角度看，P波和S波的理论到时均有明显的能量汇集，而面波到时则更加明显。通过对不同频率的信号进行分析，认为近震范围内P波和S波实际到时与理论到时的分辨率相差仅为1—2 s，中远震其分辨率相差3—5 s，该方法可以作为高频GNSS信号的分析及各类波形到时的提取手段。
2） 通过对高频GNSS信号使用S变换可见，有效信号与噪音信号的分离较为明显，说明S变换在降噪去噪方面具有独特的优势。鉴于信号可以进行无损S变换和S逆变换，因此可以使用该方法提高高频GNSS信号的信噪比，尤其是在压制噪音方面具有很大的优势，下一步研究中将根据各波形的到时按时间提取波形并用于专门性的分析。
感谢两位审稿专家对本文提出的意见和建议。
-
![]()

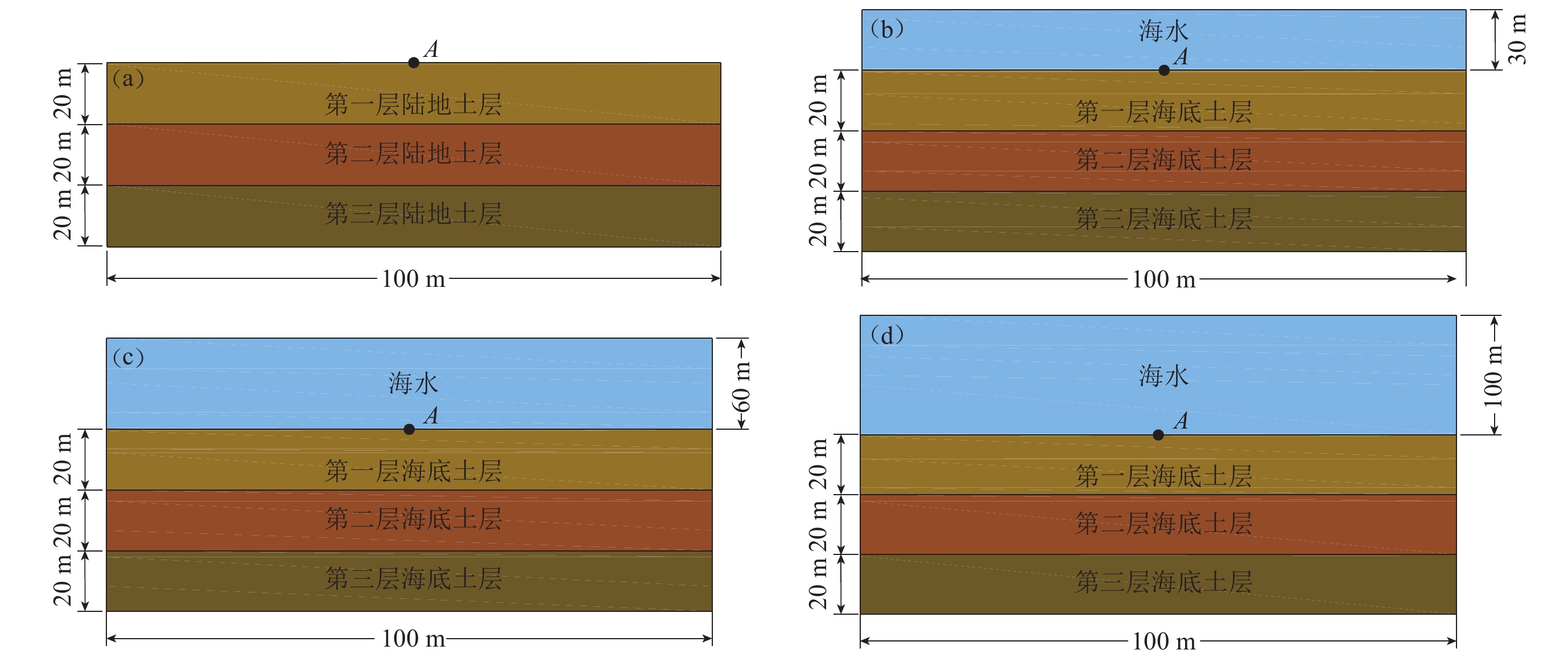

图 1 水平成层自由场模型（A为海床表面观测点）
（a） 模型一；（b） 模型二；（c） 模型三；（d） 模型四
Figure 1. Free-field model of horizontal soil layers （A is the measuring point on ocean surface）
（a） Model 1；（b） Model 2；（c） Model 3；（d） Model 4
![]()

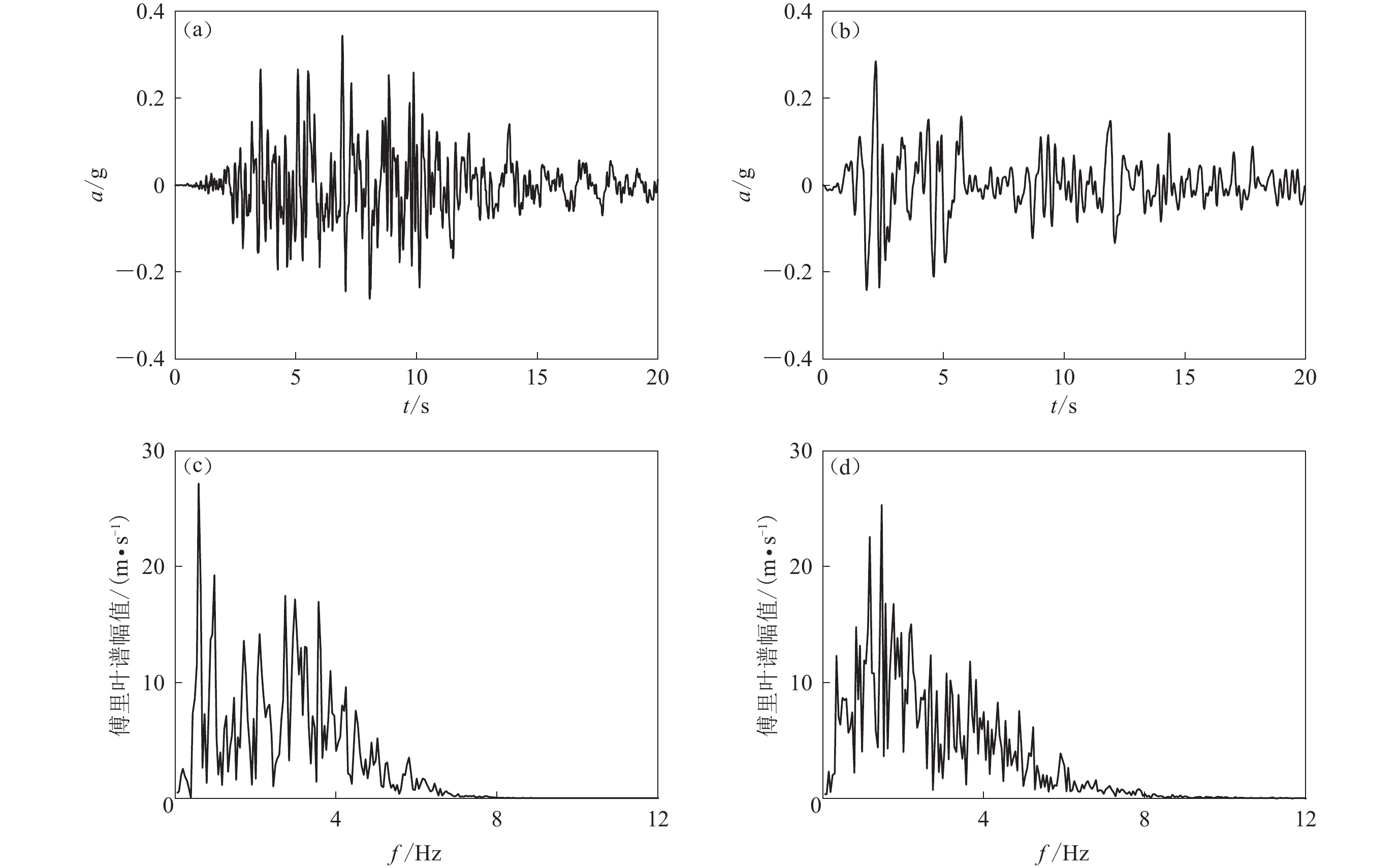

图 2 基底输入地震动加速度时程及傅里叶谱
（a） Kobe波加速度时程；（b） El-Centro波加速度时程；（c） Kobe波傅里叶幅值谱；（d） El-Centro波傅里叶幅值谱
Figure 2. Acceleration time history and Fourier spectra of ground motion input
（a） Acceleration time history of Kobe wave；（b） Acceleration time history of El-Centro wave； （c） Fourier amplitude spectrum of Kobe wave；（d） Fourier amplitude spectrum of El-Centro wave
![]()

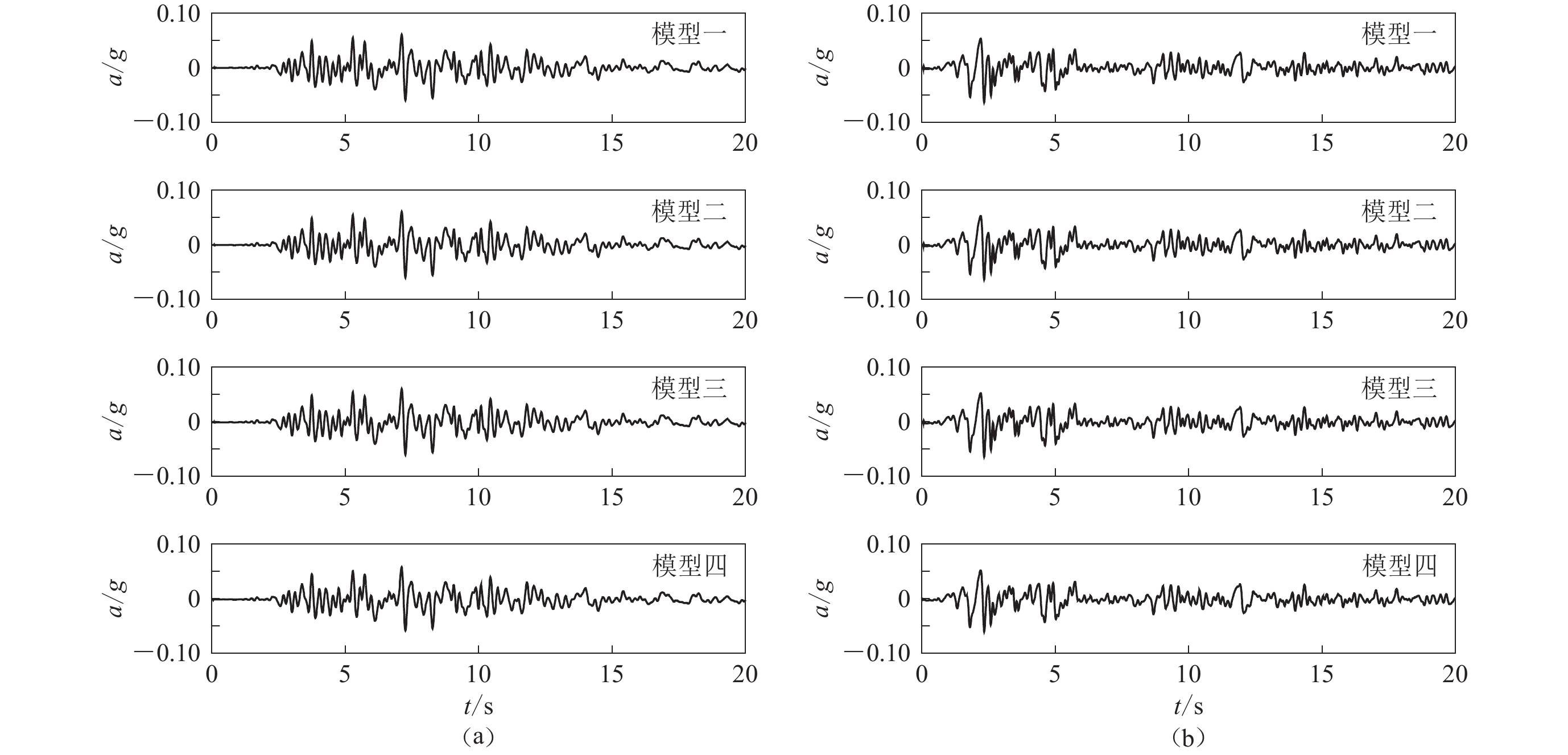

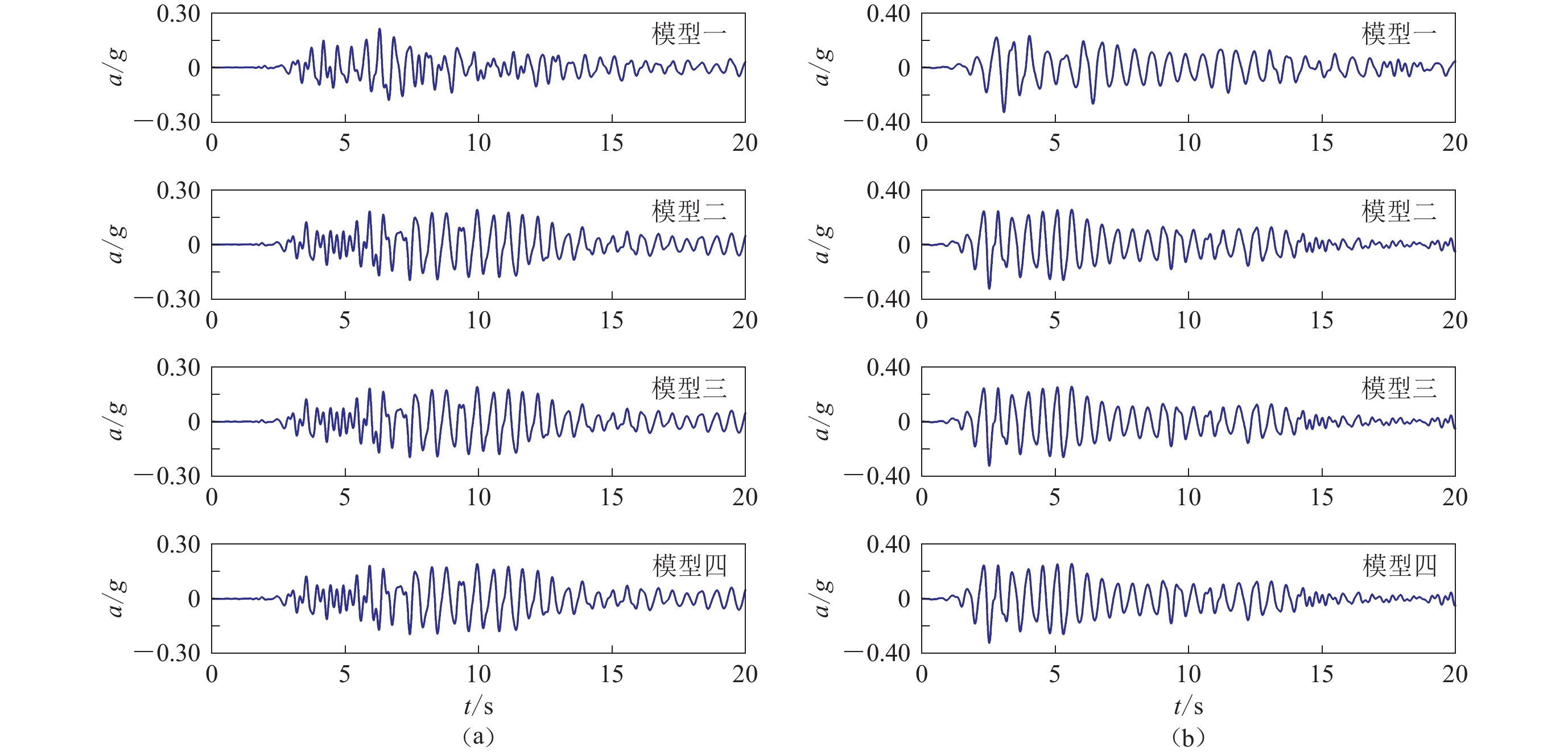

图 3 SV波输入峰值0.10 g条件下的加速度时程反应
（a） Kobe波；（b） El-Centro波
Figure 3. Acceleration time history response under SV-wave input with peak value of 0.10 g
（a） Kobe wave；（b） El-Centro wave
![]()

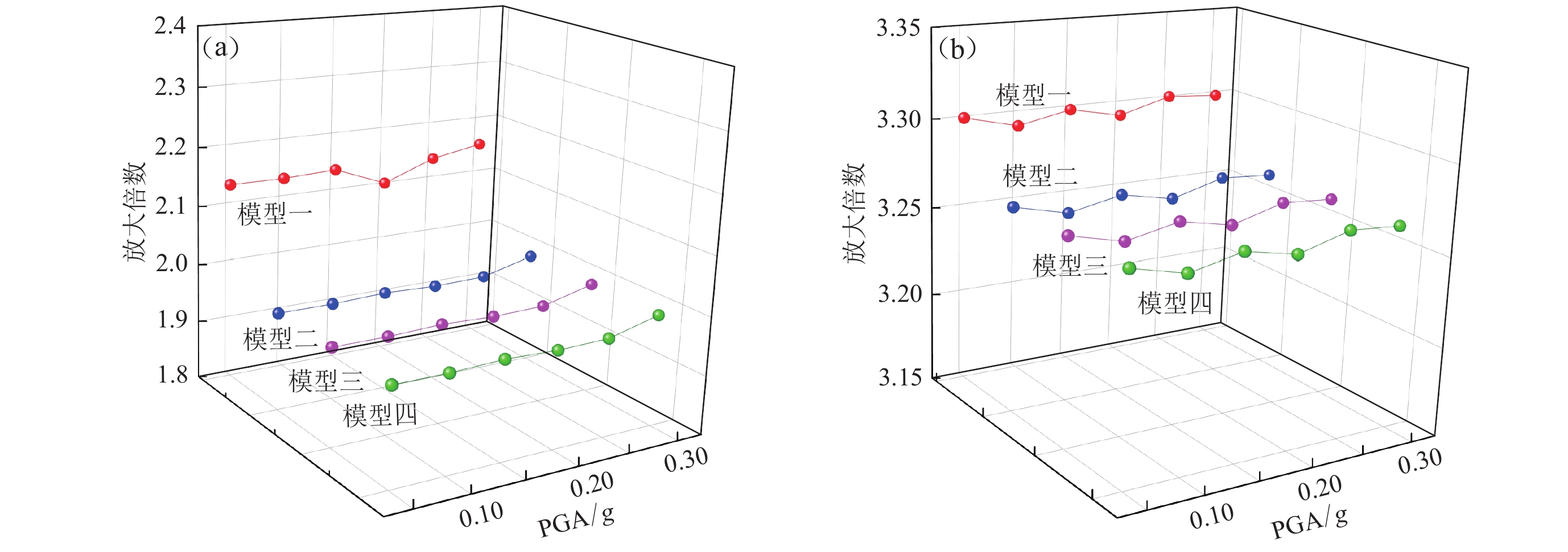

图 4 场地放大系数变化图
（a） Kobe波；（b） El-Centro波
Figure 4. Variation of soil amplification factor
（a） Kobe wave；（b） El-Centro wave
![]()

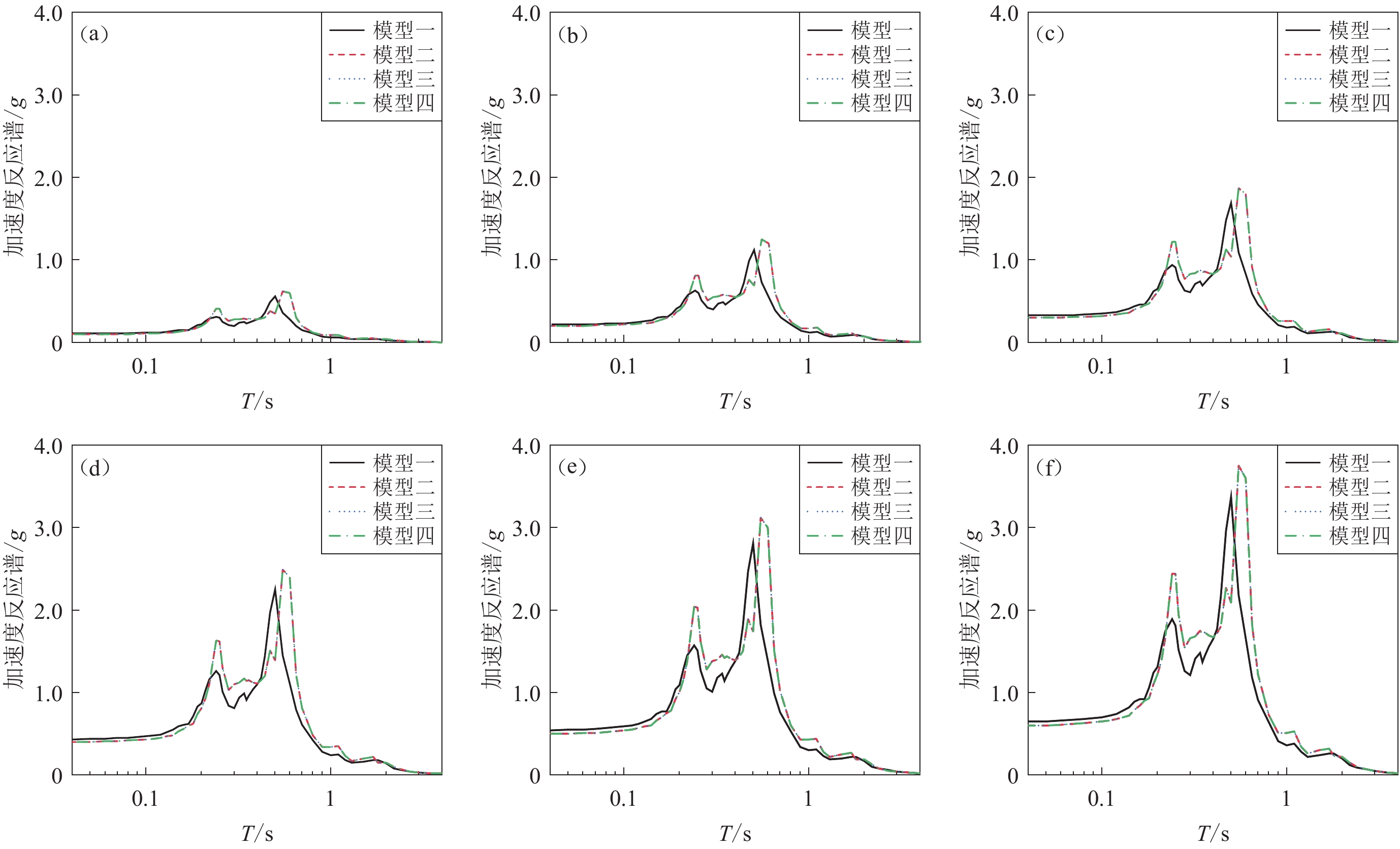

图 5 Kobe波作为基底SV波时的地表加速度反应谱
Figure 5. Acceleration response spectrum under SV-wave input of Kobe wave
（a） 0.05 g；（b） 0.10 g；（c） 0.15 g；（d） 0.20 g；（e） 0.25 g；（f） 0.30 g
![]()
图 6 El-Centro波作为基底SV波时的地表加速度反应谱
Figure 6. Acceleration response spectrum under SV-wave input of El-Centro wave
（a） 0.05 g；（b） 0.10 g；（c） 0.15 g；（d） 0.20 g；（e） 0.25 g；（f） 0.30 g
![]()
图 7 P波输入峰值0.10 g条件下的加速度时程反应
（a） Kobe波；（b） El-Centro波
Figure 7. Acceleration time history response under P-wave input with peak value of 0.10 g
（a） Kobe wave；（b） El-Centro wave
![]()

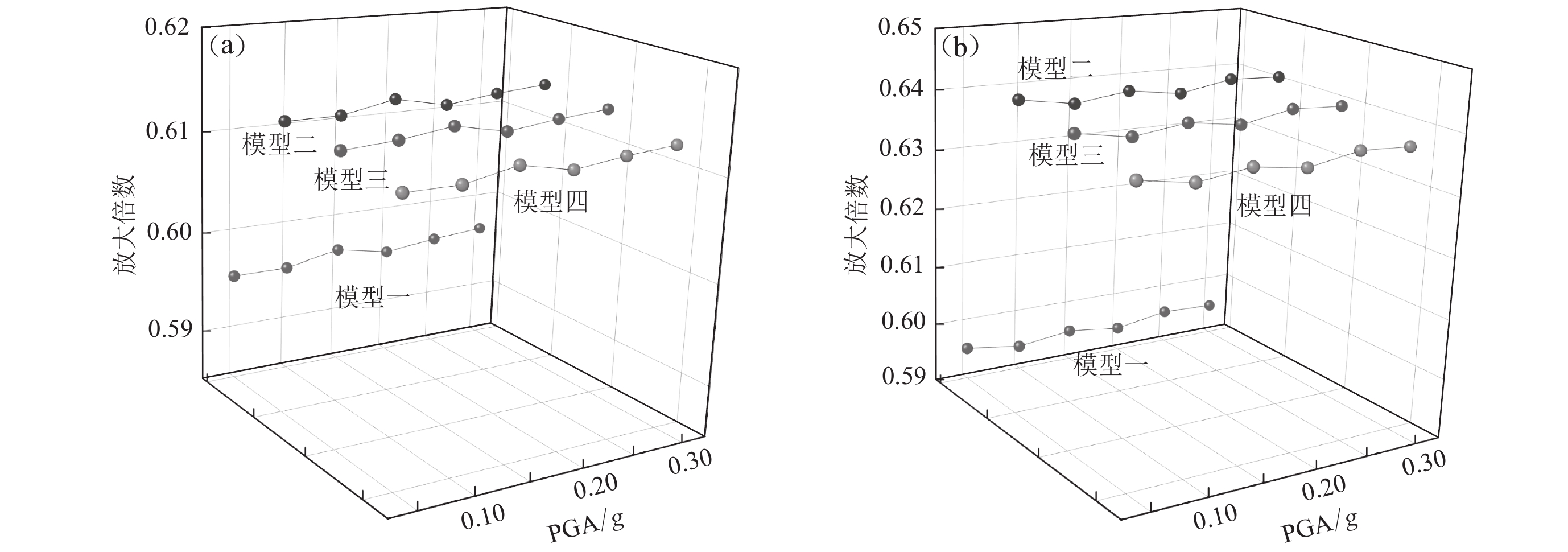

图 8 场地放大系数变化图
（a） Kobe波；（b） El-Centro波
Figure 8. Variation of soil amplification factor
（a） Kobe wave；（b） El-Centro wave
![]()

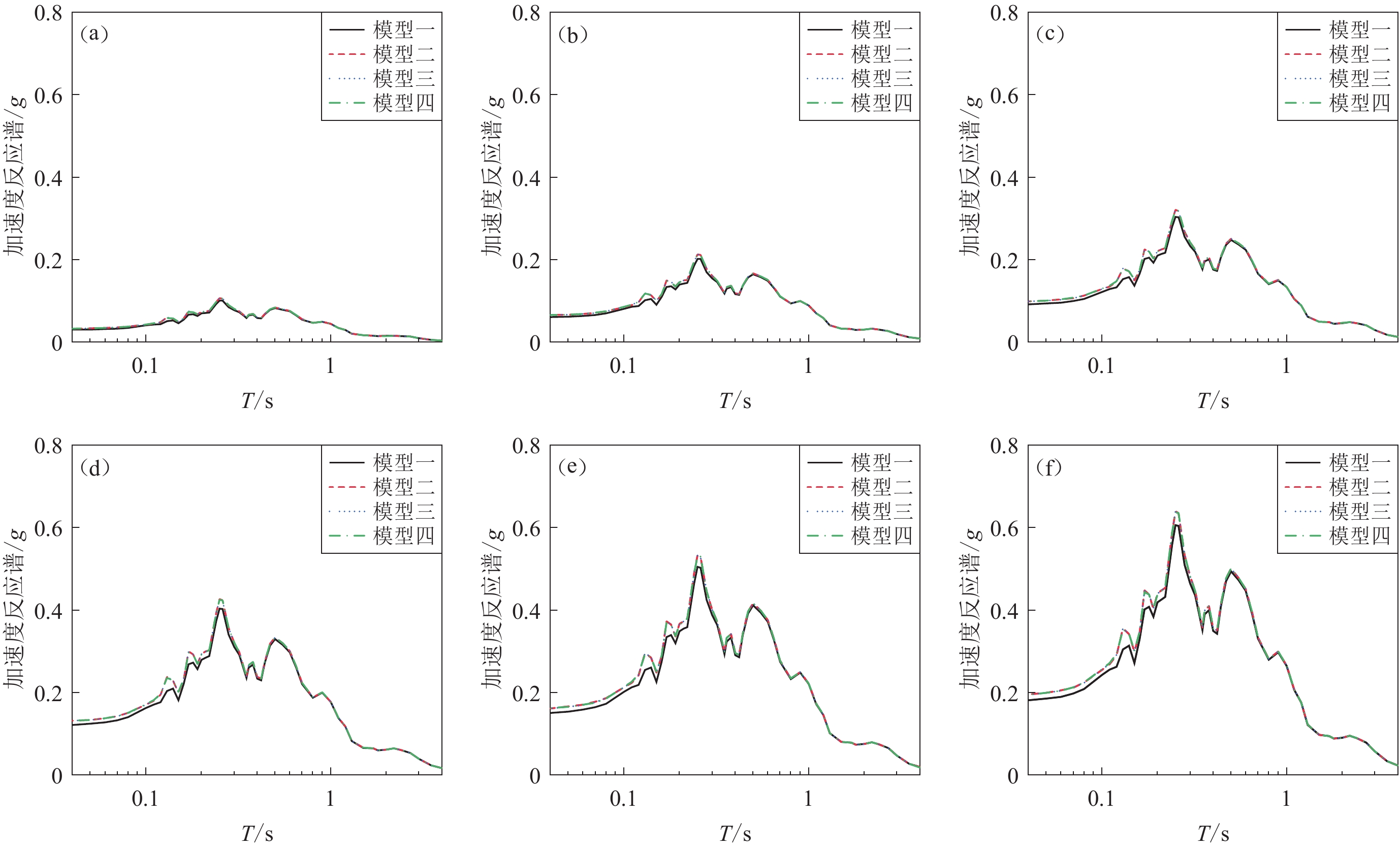

图 9 Kobe波作为基底P波时的地表处加速度反应谱
Figure 9. Acceleration response spectrum under P-wave input of Kobe wave
（a） 0.05 g；（b） 0.10 g；（c） 0.15 g；（d） 0.20 g；（e） 0.25 g；（f） 0.30 g
![]()
图 10 El-Centro波作为基底P波时的地表处加速度反应谱
Figure 10. Acceleration response spectrum under P-wave input of El-Centro wave
（a） 0.05 g；（b） 0.10 g；（c） 0.15 g；（d） 0.20 g；（e） 0.25 g；（f） 0.30 g
表 1 水平成层场地土层参数
Table 1 Soil layer parameters of horizontal layered site
计算参数 ρ/（kg·m−3） G/MPa K/MPa vS/（m·s−1） vP/（m·s−1） C/kPa Φ/° 第一层 1 700 97 478 240 1 700 10 30 第二层 2 000 226 6 130 360 1 800 10 30 第三层 2 250 951 9 330 650 2 170 6 500 45
下载: 导出CSV
表 2 以SV波作为输入形式下观测点A的峰值加速度
Table 2 PGA of point A in the stratified model under SV wave seismic inputs
输入幅值/g 峰值加速度/g Kobe波 El-Centro波 模型一 模型二 模型三 模型四 模型一 模型二 模型三 模型四 0.05 0.1068 0.0983 0.0983 0.0983 0.1650 0.1632 0.1632 0.1632 0.10 0.2135 0.1966 0.1966 0.1966 0.3293 0.3257 0.3257 0.3257 0.15 0.3209 0.2954 0.2954 0.2954 0.4949 0.4895 0.4895 0.4895 0.20 0.4208 0.3932 0.3932 0.3932 0.6586 0.6514 0.6514 0.6514 0.25 0.5344 0.4920 0.4920 0.4920 0.8253 0.8163 0.8163 0.8163 0.30 0.6462 0.5971 0.5971 0.5971 0.9897 0.9790 0.9790 0.9790
下载: 导出CSV
表 3 以P波作为输入形式下各工况下观测点A的峰值加速度
Table 3 PGA of point A in the stratified model under P wave seismic inputs
输入幅值/g 峰值加速度/g Kobe波 El-Centro波 模型一 模型二 模型三 模型四 模型一 模型二 模型三 模型四 0.05 0.0298 0.0307 0.0306 0.0306 0.0298 0.0321 0.0320 0.0319 0.10 0.0596 0.0613 0.0613 0.0611 0.0594 0.0640 0.0639 0.0636 0.15 0.0895 0.0921 0.0921 0.0919 0.0893 0.0962 0.0960 0.0956 0.20 0.1191 0.1226 0.1225 0.1223 0.1188 0.1281 0.1277 0.1277 0.25 0.1490 0.1534 0.1533 0.1530 0.1489 0.1605 0.1601 0.1601 0.30 0.1790 0.1842 0.1842 0.1842 0.1785 0.1924 0.1920 0.1911
下载: 导出CSV
-
陈宝魁. 2016. 海底地震动特性及跨海桥梁地震反应分析[D]. 大连: 大连理工大学: 54–129. Chen B K. 2016. Characteristics of Offshore Ground Motions and Seismic Response Analysis of Sea-crossing Bridges[D]. Dalian: Dalian Unversity of Technology: 54–129 （in Chinese）.
胡进军,刁红旗,谢礼立. 2013. 海底强地震动观测及其特征的研究进展[J]. 地震工程与工程振动,33(6):1–8. Hu J J,Diao H Q,Xie L L. 2013. Review of observation and characteristics of seafloor strong motion[J]. Journal of Earthquake Engineering and Engineering Vibration,33(6):1–8 (in Chinese).
胡进军,郑旭,郝彦春,谢礼立. 2017. 俯冲带地震动特征及其衰减规律探讨[J]. 地球物理学报,60(5):1773–1787. doi: 10.6038/cjg20170514 Hu J J,Zheng X,Hao Y C,Xie L L. 2017. Characterization of strong motion of subduction earthquakes and its attenuation relationgship[J]. Chinese Joural of Geophysics,60(5):1773–1787 (in Chinese).
兰景岩,刘化涤,吕悦军,谢卓娟. 2012. 渤海海域典型场地土的动剪切模量比和阻尼比的统计值[J]. 地震研究,35(2):260–267. doi: 10.3969/j.issn.1000-0666.2012.02.016 Lan J Y,Liu H D,Lü Y J,Xie Z J. 2012. Statistical value of dynamic shear modulus ratio and damping ratio of the soils in Bohai sea[J]. Journal of Seismological Research,35(2):260–267 (in Chinese).
李飒,刘鑫,余建星,段高松,樊志远. 2018. 地震作用下海底场地地震动效应研究[J]. 天津大学学报(自然科学与工程技术版),51(11):1171–1180. Li S,Liu X,Yu J X,Duan G S,Fan Z Y. 2018. Seismic responses of seafloor site under earthquake[J]. Journal of Tianjin University (Science and Technology)
,51(11):1171–1180 (in Chinese). 李小军. 2006. 海域工程场地地震安全性评价的特殊问题[J]. 震灾防御技术,1(2):97–104. doi: 10.3969/j.issn.1673-5722.2006.02.002 Li X J. 2006. Special problems on evaluation of seismic safety for offshore engineering site[J]. Technology for Earthquake Disaster Prevention,1(2):97–104 (in Chinese).
朱镜清. 1988. 地震作用下海水与海床土的耦合运动[J]. 地震工程与工程振动,8(2):37–43. Zhu J Q. 1988. Coupled motion between sea water and sea bed-soil under earthquake action[J]. Earthquake Engineering and Engineering Dynamics,8(2):37–43 (in Chinese).
朱镜清,周建. 1991. 海底地震动估计的一个流体力学基础[J]. 地震工程与工程振动,11(3):87–93. Zhu J Q,Zhou J. 1991. A fluid mechanics basis for estimating undersea ground motion[J]. Earthquake Engineering and Engineering Dynamics,11(3):87–93 (in Chinese).
张奎,李伟华,赵成刚. 2018. 平面波入射下深水地基场地动力响应分析[J]. 岩土工程报,40(6):1066–1074. Zhang K,Li W H,Zhao C G. 2018. Dynamic responses of an underwater site subjected to plane P- or SV-wave incidence[J]. Chinese Journal of Geotechnical Engineering,40(6):1066–1074 (in Chinese).
张奎,赵成刚,李伟华. 2019. 海底软土层对海洋地基场地动力响应的影响[J]. 岩土力学,40(6):1–13. Zhang K,Zhao C G,Li W H. 2019. Study on the seismic response of the seafloor ground with seafloor soft soil[J]. Rock and Soil Mechanics,40(6):1–13 (in Chinese).
周越,陈苏,李小军. 2016. 基于小波方法的近海域地震动时频特性分析[J]. 土木工程学报,49(增刊1):7–12. Zhou Y,Chen S,Li X J. 2016. Wavelet-based time-frequency characteristic analysis on offshore ground motion[J]. China Civil Engineering Journal,49(S1):7–12 (in Chinese).
Boore D M,Smith C E. 1999. Analysis of earthquake recordings obtained from the Seafloor Earthquake Measurement System (SEMS) instruments deployed off the coast of southern California[J]. Bull Seismol Soc Am,89(1):260–274.
Chen B,Wang D,Li H. 2015. Characteristics of earthquake ground motion on the seafloor[J]. J Earthq Eng,19(6):874–904. doi: 10.1080/13632469.2015.1006344
Chen B,Wang D,Li H. 2017. Vertical-to-horizontal response spectral ratio for offshore ground motions:Analysis and simplified design equation[J]. J Cent South Univ,24(1):203–216. doi: 10.1007/s11771-017-3421-0
Diao Hongqi,Hu Jinjun,Xie Lili. 2014. Effect of seawater on incident plane P and SV waves at ocean bottom and engineering characteristics of offshore ground motion records off the coast of southern California,USA[J]. Earthq Eng Eng Vib,13(2):181–194. doi: 10.1007/s11803-014-0222-4
Hatayama K. 2003. Should we consider sea in simulating strong ground motion[C]//Numerical Examination of Effects of Sea in the 2-D P-SV Wave Field. San Francisco: AGU Fall Meeting Abstracts. 2003.
Li C,Hao H,Li H,Bi K. 2015. Theoretical modeling and numerical simulation of seismic motions at seafloor[J]. Soil Dyn Earthq Eng,77:220–225. doi: 10.1016/j.soildyn.2015.05.016
Li C,Hao H,Li H,Bi K,Chen B. 2017. Modeling and simulation of spatially correlated ground motions at multiple onshore and offshore sites[J]. J Earthq Eng,21(3):359–383. doi: 10.1080/13632469.2016.1172375
Nakamura T,Takenaka H,Okamoto T,Kaneda Y. 2012. FDM simulation of seismic‐wave propagation for an aftershock of the 2009 Suruga Bay earthquake:Effects of ocean‐bottom topography and seawater layer[J]. Bull Seismol Soc Am,102(6):2420–2435. doi: 10.1785/0120110356
Petukhin A,Iwata T,Kagawa T. 2010. Study on the effect of the oceanic water layer on strong ground motion simulations[J]. Earth Planets Space,62(8):621–630.
-
