Empirical relationship between overburden thickness and natural frequency based on borehole data in Beijing region
-
摘要:
针对当前北京地区缺乏适用的覆盖层厚度与场地自振频率经验关系的现状，首先利用广泛收集的北京市地震安全性评价工作中获取的1 142个钻孔数据资料，采用幂函数模型对其进行回归拟合分析，获得了土体剪切波速随深度变化的关系式，然后对该关系式进行推导建立了适合北京地区场地特征的覆盖层厚度与场地自振频率之间的经验关系，藉此为北京市无剪切波速数据的工程场地提供vS20和vS30参考，并对土层剪切波速和覆盖层厚度进行预估。
Abstract:The thickness of the site overburden layer has a significant impact on the distribution of earthquake damage. Moreover, studies have shown that when calculating the surface ground motion parameters, the uncertainty of the overburden layer thickness will lead to obvious differences for the calculation results. Therefore, giving the thickness of the site overburden layer in a scientific, reasonable and accurate manner can improve the accuracy of calculating the ground motion parameters and better estimate the earthquake damage. Traditionally, the overburden layer thickness is obtained by borehole drilling. However, borehole drilling is expensive, time-consuming and unfriendly to the ecological environment. In order to obtain the thickness of the site overburden layer economically and efficiently, many researchers have conducted in-depth studies on the typical site indicators （site natural frequency, overburden layer thickness） and established the empirical relationship between the overburden layer thickness and the site natural frequency in various research areas. However, so far, no researchers have given the empirical relationship between the site natural frequency and the overburden layer thickness in Beijing. In view of this situation, this paper conducts research on the borehole data obtained in the seismic safety evaluation work in Beijing and obtains the following results:
1） According to the current Code for Seismic Design of Buildings in China, 1142 borehole data were classified, and 512 borehole data of class Ⅱ sites and 630 borehole data of class Ⅲ sites were obtained. Then, calculations and analyses were carried out on these borehole data, and the distribution characteristics of vS20 and vS30 of class Ⅱ sites and class Ⅲ sites in the main distribution areas of the boreholes were obtained, that is, the values of vS20 and vS30 in the west and southwest are higher than those in the east and northeast. As the geographical location moves from the southwest to the northeast, vS20 and vS30 are gradually decreasing.
2） Using the model y＝a （1＋x）b, the borehole data were fitted under the conditions of distinguishing the site categories or not, and the empirical relationship of the soil shear wave velocity changing with depth under different conditions were obtained. Without distinguishing the site categories: vS＝124.6 （0.6408＋Z）0.3074; class Ⅱ 1 site category: vS＝134.4 （0.1176＋Z）0.3085; class Ⅱ 2 site category: vS＝183.1 （−0.3965＋Z）0.2739; class Ⅲ site category: vS＝124.6 （0.6408＋Z）0.4115.
3） The empirical relationship of the soil shear wave velocity changing with depth obtained above were derived, and the empirical relationship between the overburden layer thickness and the site natural frequency were obtained. Without distinguishing the site categories: h＝84.33 fr−1.4438; class Ⅱ 1 site category: h＝94.54 fr−1.4461; class Ⅱ 2 site category: h＝124.63 fr−1.3772; class Ⅲ site category: h＝61.55 fr−1.6992. And the obtained empirical relationships were verified. The verification results show that the empirical relationship between the overburden layer thickness and the site natural frequency established in this paper can estimate the overburden layer thickness relatively accurately.
-
Keywords:
- Beijing /
- shear-wave velocity /
- overburden layer thickness /
- fit analysis /
- natural frequency
-
引言
由于城市交通的立体化发展，地下轨道交通和城市立交桥交叉修建。地下结构和邻近地面桥梁相互作用，在地震过程中，高烈度地区的地下和地面结构之间存在复杂的动力相互作用，这种地下和地面结构的耦联破坏作用及其破坏机理已成为城市岩土地震工程及防震减灾领域重要的研究课题之一。
针对地下结构与地面结构的地震相互作用已有相关研究。杨书燕等（2007）对矩形隧道下穿地表框架结构和紧邻地表框架结构两个二维有限元模型进行了数值模拟，结果表明：地表建筑紧邻地下结构时地震响应最大；傅玉勇等（2009）对并行圆形隧道与地表框架结构动力相互作用体系进行了二维有限元数值模拟表明：输入水平向地震动时，地下隧道会使邻近地表建筑顶层水平位移放大30%，但输入竖向地震动时影响较小；何伟和陈健云（2012）通过采用二维有限元数值模拟方法研究了不同场地条件下矩形地下结构对地表建筑地震响应的影响，认为地下结构会使得上部区域的地震动减小而使远处区域增大，并且场地土体刚度越小地下结构对地表建筑地震响应的影响越大；郭靖等将地表建筑简化为弯剪梁模型并采用层间位移谱分析方法计算地表建筑的地震响应，分别采用二维有限元数值模型计算矩形地下结构和圆形隧道存在时的地面运动，并以此作为地表建筑弯剪梁模型底部的地震激励分析了矩形地下结构对地表建筑地震响应的影响，其结果表明，地下结构对地表建筑地震响应的影响与地表建筑的自振周期相关（郭靖，2013；郭靖，陈健云，2013；郭靖等，2017）；Wang等（2013）通过对ANSYS二次开发使其能在频域内求解，利用该方法对地下结构与地表建筑的三维有限元模型进行了求解，分析出矩形地下结构对邻近低矮结构地震响应的影响更加明显。
上述研究采用的数值模型大多未考虑或仅考虑了部分非线性特征，难以给出实际的结构地震破坏过程，因此尚无法合理给出地下结构与地面结构耦联灾变机理。近些年来，由于数值计算技术的发展，杜修力等（2017，2018）首次利用三维动力有限元数值模型模拟了大开车站塌毁过程。董瑞（2020）采用非线性数值模型精细地研究了矩形地下结构的地震灾变过程，得到了矩形地下结构的渐进式破坏模式，并指出结构形式（顶板和侧墙的线刚度比）对其地震响应有较大的影响。Xu等（2020）模拟了地下框架结构的破坏过程，认为中柱由于受到高轴压作用而发生完全脆性破坏。
精细的非线性有限元数值模型可以实现对结构地震破坏过程的高度仿真，但针对地下结构与地面结构的耦联灾变过程的模拟鲜有研究。为了研究地铁车站与横跨桥梁耦联破坏机理，本文拟采用非线性动力时程数值模拟方法，对软土场地的地铁车站与上部交叉桥梁模型进行数值模拟分析。模拟出一种潜在的地铁车站−桥梁耦联灾变模式；并对比弹性工况和弹塑性工况下单一车站模型和车站−桥梁模型的模拟结果，以期分析出地铁车站−桥梁耦联灾变机理，为地下结构与地面结构的选址及抗震设计提供科学依据。
1. 计算模型及模拟工况
1.1 计算模型
本文以两层三跨形式地铁车站及其上部横跨的高架桥结构-土-结构相互作用体系为研究对象，其横断面尺寸如图1所示。地铁车站的横断面（宽×高）为21.00 m×12.5 m；侧墙厚度为0.70 m （纵筋配筋率为0.8%），顶板厚度为0.70 m （纵筋配筋率为1.0%），底板厚度为0.8 m （纵筋配筋率为1.0%），中柱直径为0.8 m，中心距为5.0 m，（纵筋配筋率为6.0%，箍筋为直径9 mm；钢筋间距为350 mm）。上部横跨桥梁的桥面宽度为16 m；桥柱高度为8 m，截面尺寸为0.8 m×0.6 m；基础形式为桩基础，每个桥柱下面一根直径为0.6 m的混凝土圆形桩，桩长为11.5 m，承台厚度为0.8 m。
![]()
图 1 两层三跨地铁车站（a）及高架桥（b）示意图Figure 1. Diagram of two-story and three-span subway station （a） and viaduct （b）根据广州某工程场地勘探资料选取场地土层，土层参数列于表1。土层从上至下分别为素填土层、粉质黏土层、粉细砂层、粉质黏性土层、全风化混合花岗岩层和中风化混合花岗岩层，厚度分别为4.4，3.5，3.4，8.7，8.1和5.9 m。地铁车站与桥梁相互作用模型剖面如图2所示。车站埋深为5.1 m，邻近车站的桩基础距离车站侧边净距为1.2 m。
表 1 场地土层参数Table 1. Soil parameters of site土层序号 土层类别 密度/（103kg·m−3） 剪切波速/（m·s−1） 弹性模量/kPa 泊松比 黏聚力/kPa 摩擦角/° 厚度/m 1 素填土 1.80 24.39 3000 0.4 10 10 4.4 2 粉质黏土 1.87 27.59 3700 0.3 18 14 3.5 3 粉细砂 1.85 32.12 5000 0.31 0 28 3.4 4 粉质黏性土 1.91 34.37 6000 0.33 25 21 8.7 5 全风化混合花岗岩 1.93 38.37 7500 0.32 30 23 8.1 6 中风化混合花岗岩 2.50 742.42 3500000 0.27 300 35 5.9 在Abaqus中建立两层三跨车站与桥梁交叉的有限元模型，如图3所示。土体和混凝土均采用8结点6面体缩减积分单元进行离散；钢筋采用2结点杆单元进行离散；采用Abaqus中的嵌固模型模拟钢筋和混凝土间的协同工作。根据廖振鹏（2002）给出的离散网格中的波传播条件，选择土体单元尺寸（长×宽×深）为2 m×2 m×2 m，并在地下结构附近进行适当加密处理。
根据董瑞（2020）研究结果，选取模拟人工边界条件为：底部采用黏性边界，侧向边界采用自由度绑定边界（tied degrees of freedom，缩写为TDOF）（Doltsinis，1989），即分别在x和y向两组侧边界处设置位移约束条件使对应节点的位移协调；为保证计算精度，车站-桥梁模型土体计算范围为147 m×30 m×34 m。在Abaqus/Explicit模块中，黏性边界采用无限元（CIN3D8），绑定边界采用多点约束（multi-point constraints，缩写为MPC）方式实现。混凝土结构和周围土体间的摩擦滑移通过Abaqus中的接触面模型模拟，法向采用“硬接触”，切向采用摩擦接触（
$\; \mu {\text{＝}}0.4 $ ）。1.2 本构模型
土体本构模型采用基于Montáns （2000）模型提出的改进边界面本构模型（Dong et al，2020），这一模型已经被二次开发并可以用于通用有限元软件Abaqus。该模型在归一化偏平面内建立屈服函数；并采用土体材料模型与围压的经验公式描述围压改变引起土体模量变化；根据偏应力不变量建立应力等效关系，将一维滞回本构（Pyke）模型拓展到三维应力空间并推导塑性模量。归一化偏平面如图4所示，边界面（即Mises强度面）在归一化偏平面中的投影为一个圆，其方程可以表示为：
![]()
图 4 归一化偏平面内边界面及投影法则Figure 4. Bounding surface and mapping law in normalized deviatoric plane$$ F{\text{＝}}\frac{3}{2}{\boldsymbol{m}}_{{\rm{p}}{\text{，}}ij}{\boldsymbol{m}}_{{\rm{p}}{\text{，}}ij}{\text{－}}{m}_{\mathrm{c}}^{2}{\text{＝}}0 {\text{，}} $$ (1) 式中，
$ {\boldsymbol{m}}_{{\rm{p}}{\text{，}}ij} $ 表示投影点在一般应力空间内的i，j两个方向上的应力张量（i，j＝1，2，3表示空间内x，y，z方向），${m}_{\mathrm{c}}{\text{＝}}6\mathrm{s}\mathrm{i}\mathrm{n}\phi /（3{\text{－}}\mathrm{s}\mathrm{i}\mathrm{n}\phi ）$ 为边界面的半径。图4中的mi为与mij对应的主应力空间内的归一化应力张量，其中${\boldsymbol{m}}_{i}{\text{＝}}{\boldsymbol{s}}_{i}/\bar{{p}}$ ，$\bar{{p}}{\text{＝}}{p}{\text{＋}}c/\mathrm{t}\mathrm{a}\mathrm{n}\phi$ 为等效围压，p为围压，$ c $ 为黏聚力，$ \phi $ 为内摩擦角。基于第二偏应力不变量的应力状态等效关系如图5所示。根据应力状态参量
$ \eta $ 可将一维滞回本构模型拓展到三维应力空间。增量形式的一维滞回本构模型可以表示为![]()
图 5 应力等效关系。图中q为偏应力，$\bar {q}$ 为等效偏应力Figure 5. Equivalent relation of stress。 q is deviatoric stress， and$\bar {q}$ is equivalent deviatoric stress$$ {\rm{d}}\tau {\text{＝}}G{\Bigg(1{\text{－}}\frac{{\tau }_{{\rm{r}}}{\text{－}}\tau }{{\tau }_{{\rm{p}}}{\text{＋}}{\tau }_{{\rm{r}}}}\Bigg)}^{2}{\rm{d}}\gamma {\text{，}} $$ (2) 式中：
$ \tau $ 表示剪应力，$ {\tau }_{{\rm{p}}} $ 和$ {\tau }_{{\rm{r}}} $ 分别为投影点和反向点的剪应力；$ \mathrm{d}\gamma $ 为工程剪应变增量；初始剪切模量$ G $ 采用经验公式计算$$ G{\text{＝}}k{\mathrm{P}}_{\mathrm{a}}{\left(\frac{p}{{\mathrm{P}}_{\mathrm{a}}}\right)^{n}} {\text{，}} $$ (3) 式中，
$ G $ 表示最大剪切模量，$ {\mathrm{P}}_{{\rm{a}}} $ 表示一个标准大气压强，k和$ n $ 为与土性相关的材料常数。根据塑性模量和偏应力增量可以表示为（Dong et al，2020）：
$$ {K}_{\mathrm{p}}{\text{＝}}12G{（{m}_{{\rm{c}}}{\bar{{p}}}_{{\rm{p}}}）}^{2}\frac{{（1{\text{－}}\eta ）}^{2}}{1{\text{－}}{（1{\text{－}}\eta ）}^{2}} {\text{，}} $$ (4) $$ \mathrm{d}{\boldsymbol{s}}_{{\rm{c}}，ij}{\text{＝}}2G\mathrm{d}{\boldsymbol{e}}_{ij}{\text{－}}\frac{3G\left[1{\text{－}}{（1{\text{－}}\eta ）}^{2}\right]}{{m}_{{\rm{c}}}^{2}}（{\boldsymbol{m}}_{{\rm{p}}，{{kl}}}{\rm{d}}{\boldsymbol{e}}_{kl}）{\boldsymbol{m}}_{{\rm{p}}，{{ij}}} {\text{.}} $$ (5) 式中：e表示应变张量；k和l取值为1，2，3，表示空间内x，y，z方向。
地铁车站混凝土材料采用Abaqus材料库中的混凝土塑形损伤（concrete damaged plasticity，缩写为CDP）模型进行模拟，钢筋采用理想弹塑性材料模拟；混凝土强度等级为C30，钢筋强度等级为HRB335。CDP模型的计算参数列于表2，混凝土材料屈服强度及损伤因子随非弹性应变的变化关系如图6所示；假定桥梁已经按照规范进行了完善的抗震设计，因此可以忽略桥梁桩基础、桥柱和梁板的强度破坏，模拟时桥梁采用弹性模型并施加阻尼比为5%的质量相关阻尼模拟材料耗能特性，桥梁材料密度为2 500 kg/m3，弹性模量为30 GPa，泊松比为0.2；桥梁支座和梁板间设置接触模拟支座，法向采用“硬接触”，切向采用摩擦接触，桥梁支座和梁板间的摩擦系数取为0.4。
表 2 CDP模型材料参数Table 2. Parameter of CDP model弹性模量/GPa 泊松比 剪胀角/° 偏心率 双轴与单轴抗压强度比值 屈服面形态的参数K 黏性系数 损伤发展 30 0.2 30 0.1 1.16 0.666 7 0.000 5 见图6 ![]()
图 6 混凝土拉伸（a）和压缩（b）损伤发展Figure 6. Development of tensile damage （a） and compression damage （b） for concrete1.3 模拟工况
选择1995年阪神地震的Kobe波的南北分量和竖直分量（图7）作为输入地震波地震；分别选取有限元模型中x向（地铁车站横断面方向）和z向（竖直方向）作为水平地震动和竖直地震动输入方向，将水平方向分量和竖直方向分量调幅为0.4g和0.3g，以此模拟在强震作用下地铁车站的地震响应。
![]()
图 7 阪神地震中神户海洋气象台记录Figure 7. Ground motion record at the Kobe marine observatory during the Hanshin earthquake针对单一车站模型和车站−桥梁模型，分别进行车站为弹性模型和弹塑性模型情况下的动力时程反应分析，并依据上述两组模型模拟结果对比研究桥梁和地铁车站间的相互作用机理及耦联破坏机制。弹塑性工况P-1模拟了桥梁和地铁车站耦联破坏的震害现象，并与单一车站（P-2）的破坏模式进行对比给出桥梁和地铁车站间的耦联破坏机制。弹性工况E-1和E-2用于分析在未发生破坏的条件下，邻近车站的桥梁基础与车站的相互作用，进一步解释桥梁−车站耦联破坏机制。数值模拟工况如表3所示。
表 3 数值模拟工况Table 3. simulated Working condition工况 计算模型 地铁车站
本构模型输入地震动 工况 计算模型 地铁车站
本构模型输入地震动 水平/g 竖向/g 水平/g 竖向/g P-1 车站−桥梁 CDP 0.4 0.3 E-1 车站−桥梁 黏弹性 0.4 0.3 P-2 单一车站 CDP 0.4 0.3 E-2 单一车站 黏弹性 0.4 0.3 2. 有限元模拟结果分析
2.1 地铁车站−桥梁耦联灾变模拟结果
车站−桥梁模型（P-1工况）4个关键时刻的水平位移与车站混凝土压损伤如图8所示，可以看出：当t＝0—7 s 时，地铁车站中柱混凝土在双向地震动作用下损伤逐渐发育，但地铁车站和桥梁均未发生破坏；当t＝7—8 s 时，地铁车站中柱混凝土损伤进一步发育，下层左侧柱子首先发生屈曲破坏；当t＝8—11 s 时，地铁车站下层左侧中柱失效后，顶板和楼板失去中柱约束发生破坏，顶板和楼板失效后，侧墙无法承受两侧土压力的作用而向车站内侧坍塌；当t＝11—15 s时，地铁车站破坏后，邻近桥梁基础随土层向车站方向产生较大变形，进而产生了“落梁”破坏。
![]()
图 8 车站−桥梁模型4个关键时刻的水平位移及车站混凝土压损伤因子云图Figure 8. Nephogram of horizontal displacement and compression damage of station concrete for station-bridge model at four key moments2.2 地铁车站−桥梁耦联破坏机理
地震荷载作用下地下结构受到周围土体的约束而发生剪切变形，地下结构的层间位移可以反应地下结构受到的地震荷载作用大小。图9给出弹性工况（E-1和E-2）和弹塑性工况（P-1和P-2）在结构破坏前（3—7 s）地铁车站上下两层在左侧、中部和右侧的层间相对位移。单一车站模型和车站−桥梁模型计算得到的车站层间位移基本一致。由此可知，在地铁车站未破坏时，桥梁对车站的地震响应影响很小。
![]()
图 9 地铁车站层间相对位移（a） 弹性工况；（b） 弹塑性工况（3—7 s）Figure 9. Relative displacement of subway station（a） Elastic condition；（b） Elastic-plastic condition （3−7 s）车站−桥梁模型（P-1工况）和单一车站模型（P-2工况）地铁车站破坏后引起邻近区域土层永久变形（变形放大比例为1），如图9所示。图中显示了车站楼板（D＝−11.3 m）位置水平位移等值线，单一车站模型左右两侧水平位移等值线与水平方向夹角分别为38.26°和42.94°，车站−桥梁模型左右两侧水平位移等值线与水平方向夹角分别为42.90°和43.00°。
两模型在地表（D＝0 m）、车站顶板（D＝−5.1 m）和车站楼板（D＝−11.3 m）位置的土层永久变形分布曲线，如图11所示。车站−桥梁模型得到的车站邻近区域土层永久位移大于单一车站模型，桥梁会加剧车站破坏引起的地基变形以及其影响范围。结合图10和图11的结果可知，桥梁不会改变地铁车站的破坏形式；但是由于桥梁的基础对土层存在一定的加固效果使得车站两侧土体整体向车站移动，进而加剧了车站−桥梁系统的震害。
![]()
图 10 车站邻近区域土层永久水平位移云图（a） 车站-桥梁模型 ；（b） 单一车站模型Figure 10. Nephogram of soil permanent horizontal displacement near subway station（a） Station-bridge model；（b） Single station model![]()
图 11 地表、车站顶板和车站楼板位置处的土层永久位移Figure 11. Permanent horizontal displacement of soil at the depths of soil surface，station roof and station floor3. 讨论与结论
本文通过对软土场地的单一两层三跨车站以及其与邻近桥梁耦联相互作用模型进行非线性动力时程反应分析，模拟了一种可能的地铁车站-桥梁模型耦联破坏模式。并通过对比分析桥梁对弹性地铁车站模型（E-1工况和E-2工况）和弹塑性地铁车站模型（P-1工况和P-2工况）地震响应的影响，对地铁车站与桥梁的耦联破坏机制进行了分析，得出如下结论：
1） 依托Abaqus强大的大变形模拟计算能力，并采用本文给出的土体非线性本构模型，可以实现对地下结构与地面结构复杂耦联破坏过程的仿真模拟，地铁车站发生破坏后会引起邻近区域土层发生较大的水平和竖向变形，地铁车站的破坏会引起邻近区域地基失效并使桥梁发生“落梁”破坏。
2） 分别根据弹性模型和弹塑性模型（未破坏阶段）模拟结果，对比单一地铁车站和地铁车站-桥梁模型得到车站响应，可知桥梁对车站的地震响应影响较小，车站发生破坏主要取决于地震作用以及其本身的强度。
3） 地铁车站-桥梁耦联破坏主要表现为地铁车站破坏后桥梁基础失效形式的“次生”灾害， 在车站破坏后，桥梁基础会带动临近区域土层整体向车站方向移动，增大周围土层永久变形的范围，加剧车站坍塌震害。
需要说明的是，对地下结构地震破坏过程的模拟是一个高度非线性的问题，此类问题的非线性主要表现为几何非线性和材料非线性两个方面，选取合适的数值模型描述上述两种非线性是仿真模拟破坏过程的关键。针对几何非线性问题，本文采用的Abaqus能够实现对单元网格大变形的模拟；针对材料非线性问题，本文采用基于边界面理论建立的土体弹塑性本构模型，在该模型中引入了模量随围压变化的经验公式，可以更合理的描述地下结构两侧土体围压改变引起的土体非线性响应。
综上所述，本研究利用了一种可以模拟地下结构和地面结构耦联灾变过程的方法，并通过对地铁车站-桥梁相互作用模型地震灾变过程的仿真模拟结果，得出了地铁车站和邻近桥梁的耦联灾变机理，研究成果对于城市地下结构选址及抗震设计具有一定的参考意义。
-
![]()
图 7 钻孔数据拟合图
（a） 所有钻孔数据；（b） Ⅱ 1类场地钻孔数据；（c） Ⅱ 2类场地钻孔数据；（d） Ⅲ类场地钻孔数据
Figure 7. Borehole data fitting
（a） All borehole data；（b） Data of boreholes on class Ⅱ 1 sites；（c） Data of boreholes on class Ⅱ 2 sites；（d） Data of boreholes on class Ⅲ sites
![]()

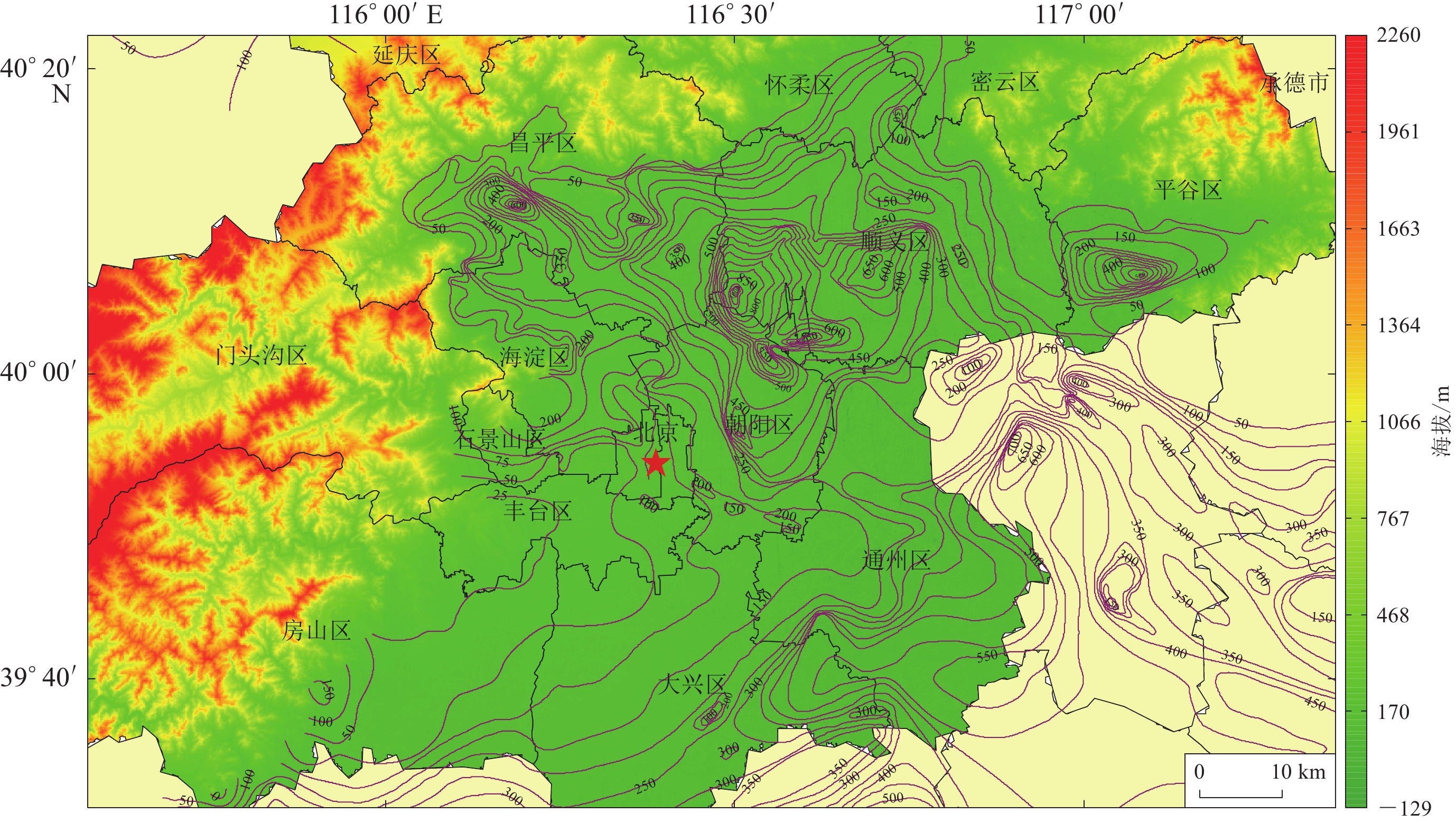

图 1 北京地区的第四纪沉积物等厚线图（单位：m）
Figure 1. Isopach map of Quaternary sediment thickness in Beijing region （unit in m）
![]()

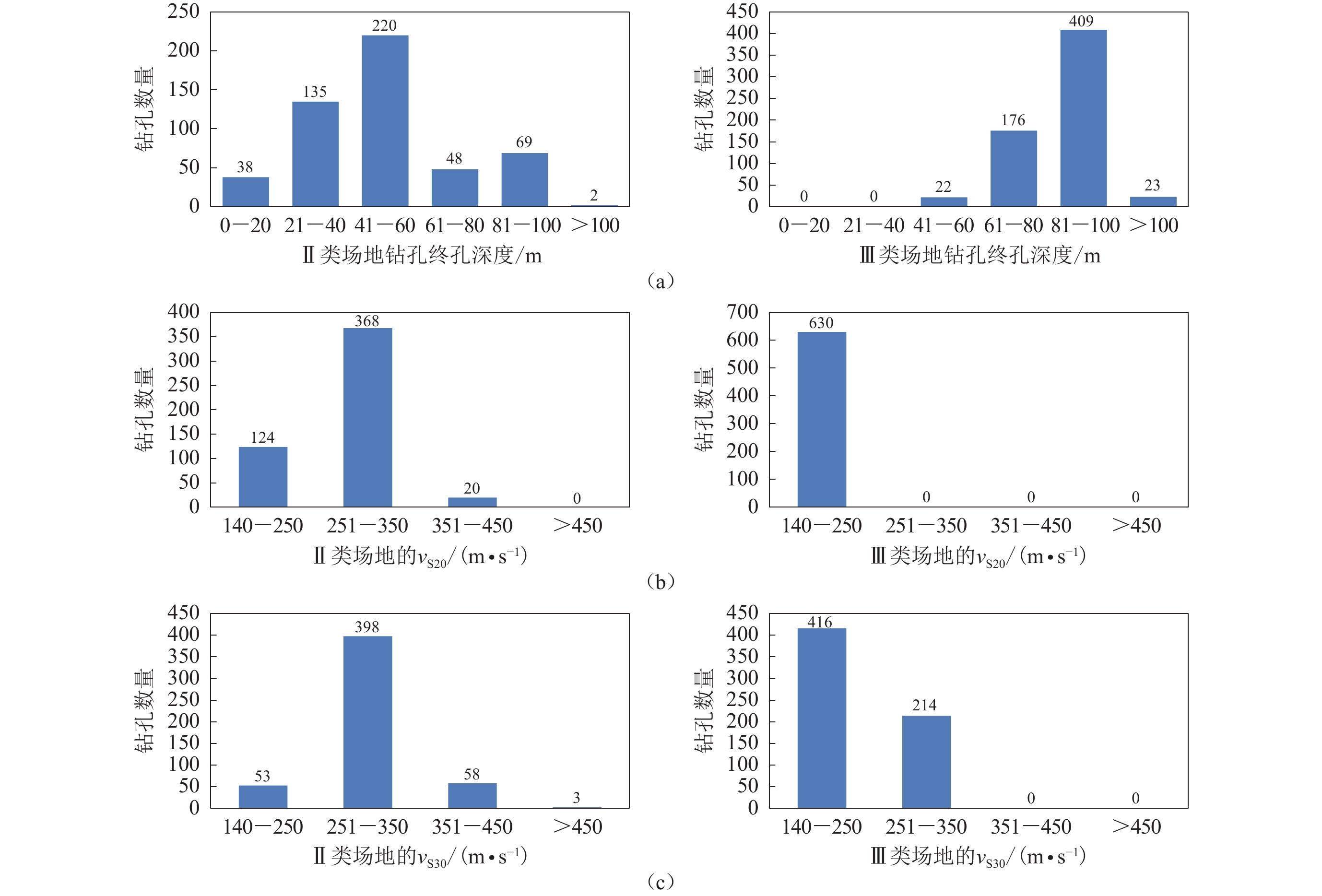

图 3 Ⅱ类（左）和Ⅲ类（右）场地上不同终孔深度的钻孔数量（a）以及vS20分布（b）和vS30分布（c）的钻孔数量
Figure 3. The number of boreholes with different final depth （a），vS20 distribution （b） and vS30 distribution （c） at class Ⅱ （left panels） and class Ⅲ （right panels） sites
![]()
图 4 北京地区vS20 （a）和vS30 （b）的空间分布
Figure 4. Spatial distribution of vS20 （a） and vS30 （b） in Beijing region
![]()

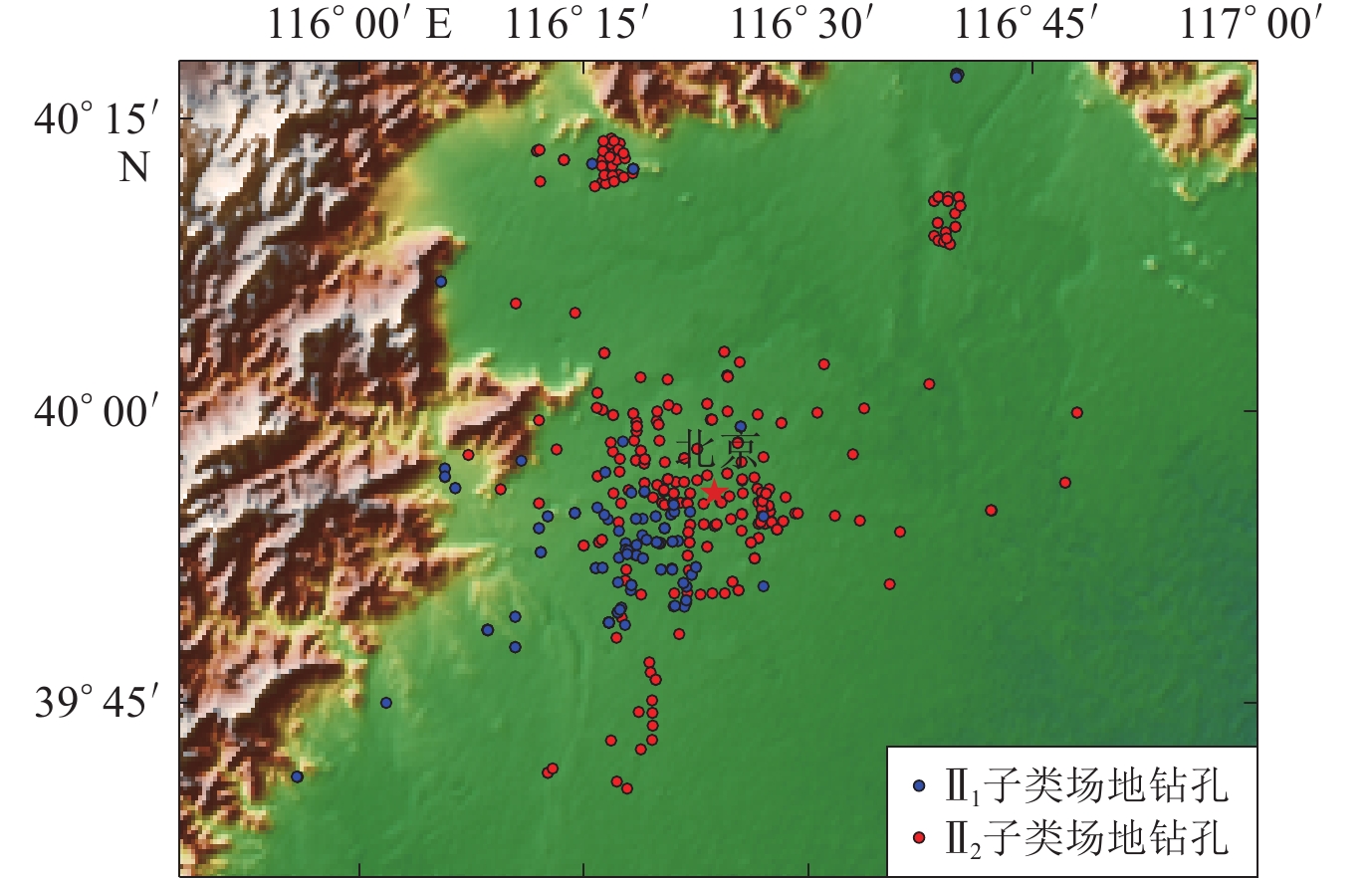

图 6 北京地区Ⅱ 1 和Ⅱ 2 子类场地上的钻孔分布
Figure 6. Spatial distribution of boreholes on the Ⅱ 1-class and Ⅱ 2-class sites in Beijing region
![]()
图 8 不同研究区域土层覆盖厚度h与场地共振频率fr的各关系式对比图
Figure 8. Comparison of relationship between overburden layer h and resonance frequency fr of different regions from this study with those from others
表 1 0—100 m深度范围内剪切波速vS与土体深度Z的拟合结果
Table 1 Fitting results of shear wave velocity vS and soil depth Z within the depth range of 0—100 m
拟合情况 拟合所得关系式 拟合标准差 拟合优度 未区分场地类别 vS＝124.6 （ 0.6408 ＋Z）0.3074 67.54 0.642 1 Ⅱ类场地Ⅱ 1子类 vS＝134.4 （ 0.1176 ＋Z）0.3085 63.94 0.689 4 Ⅱ类场地Ⅱ 2子类 vS＝183.1 （− 0.3965 ＋Z）0.2739 66.18 0.689 6 Ⅲ类场地 vS＝124.6 （ 0.6408 ＋Z）0.4115 54.21 0.760 9
下载: 导出CSV
表 2 不同研究区域土层覆盖厚度h与场地共振频率fr的关系式
Table 2 Relationship between overburden thickness h and resonance frequency fr in different regions
研究区域 来源 关系式 用于研究的钻孔数量 德国莱茵河 Ibs-von Seth和Wohlenberg （1 999） $ h＝96{f}_{\mathrm{r}}^{-1.388} $ 102 德国科隆 Parolai等（2 002） $ h＝108{f}_{\mathrm{r}}^{-1.551} $ 337 德国科隆 Hinzen 等（2 004） $ h＝137{f}_{\mathrm{r}}^{-1.190} $ 152 意大利拉奎拉 Del Monaco等（2 013） $ h＝53.461{f}_{\mathrm{r}}^{-1.4541} $ 25 美国马萨诸塞州 Fairchild等（2 013） $ h＝90.53{f}_{\mathrm{r}}^{-1.0} $ 164 澳大利亚悉尼 Harutoonian等（2 013） $ h＝73{f}_{\mathrm{r}}^{-1.170} $ 15 中国唐山 Bao等（2 019） $ h＝83{f}_{\mathrm{r}}^{-1.33} $ 21 中国新疆 李文倩等（2 019） $ h＝43.53{f}_{\mathrm{r}}^{-0.638} $ 18 中国济南 张若晗等（2 020） $ h＝61.34{f}_{\mathrm{r}}^{-0.874} $ 25 中国北京 本研究（不区分场地） $ h＝84.33{f}_{\mathrm{r}}^{-1.4438} $ 1142 本研究[Ⅱ类场地（Ⅱ 1子类）] $ h＝94.54 $$ {f}_{\mathrm{r}}^{-1.4461} $ 512 本研究[Ⅱ类场地（Ⅱ 2子类）] $ h＝124.63{f}_{\mathrm{r}}^{-1.3772} $ 本研究（Ⅲ类场地） $ h＝61.55{f}_{\mathrm{r}}^{-1.6992} $ 630
下载: 导出CSV
表 3 本文关系式与Ibs-von Seht和Wohlenberg （1999）公式关于验证钻孔处覆盖层厚度的计算对比
Table 3 Comparison of overburden thickness estimation at the verification boreholes by the fitting expression in this study with that from Ibs-von Seht and Wohlenberg （1999）
钻孔编号 实际基岩深度/m 共振频率/Hz 本研究公式 Ibs-von Seht和Wohlenberg （1 999）公式 覆盖层计算深度/m 偏差率 覆盖层计算深度/m 偏差率 ZK07 315.0 0.405 310.98 1.27% 336.61 6.86% ZK08 478.0 0.300 479.64 0.34% 510.54 6.81% ZK14 284.8 0.393 324.79 14.36% 350.96 23.23% SHBZK1 227.0 0.460 258.76 13.98% 282.07 24.26% SHBZK2 70.0 1.190 75.41 6.28% 75.41 7.72% SHBZK3 120.0 0.860 104.85 12.63% 118.36 13.71%
下载: 导出CSV
-
蔡润,彭涛,罗东林,周亚东,尹欣欣,郭鹏,彭界超. 2022. 成都地区土层剪切波速与埋深的关系[J]. 地震研究,45(3):498–508. Cai R,Peng T,Luo D L,Zhou Y D,Yin X X,Guo P,Peng J C. 2022. Correlation between the shear wave velocity and the soil depth in Chengdu region[J]. Journal of Seismological Research,45(3):498–508 (in Chinese).
陈国兴,丁杰发,方怡,彭艳菊,李小军. 2020. 场地类别分类方案研究[J]. 岩土力学,41(11):3509–3522. Chen G X,Ding J F,Fang Y,Peng Y J,Li X J. 2020. Investigation of seismic site classification scheme[J]. Rock and Soil Mechanics,41(11):3509–3522 (in Chinese).
陈棋福,刘澜波,王伟君,Rohrbach E. 2008. 利用地脉动探测北京城区的地震动场地响应[J]. 科学通报,53(18):2229–2235. doi: 10.3321/j.issn:0023-074X.2008.18.013 Chen Q F,Liu L B,Wang W J,Rohrbach E. 2009. Site effects on earthquake ground motion based on microtremor measurements for metropolitan Beijing[J]. Chinese Science Bulletin,54(2):280–287. doi: 10.1007/s11434-008-0422-2
贾琳,谢俊举,李小军,温增平,陈文彬,周健. 2021. 四川和云南地区场地平均剪切波速vS20和vS30经验预测模型研究[J]. 地震学报,43(5):628–642. Jia L,Xie J J,Li X J,Wen Z P,Chen W B,Zhou J. 2021. Empirical prediction models of time-averaged shear wave velocity vS20 and vS30 in Sichuan and Yunnan areas[J]. Acta Seismologica Sinica,43(5):628–642 (in Chinese).
江志杰,彭艳菊,方怡,吕悦军,修立伟,黄帅. 2018. 北京平原地区vS30估算模型适用性研究[J]. 震灾防御技术,13(1):75–86. Jiang Z J,Peng Y J,Fang Y,Lü Y J,Xiu L W,Huang S. 2018. Applicability of vS30 estimation models for the Beijing plain area[J]. Technology for Earthquake Disaster Prevention,13(1):75–86 (in Chinese).
李建有,王朝进,徐兴倩,林凤仙. 2012. 昆明盆地剪切波速与土层深度关系的统计分析[J]. 云南大学学报(自然科学版),34(增刊):43–47. Li J Y,Wang C J,Xu X Q,Lin F X. 2012. Statistical analysis of relationship between shear wave velocity and depth of soils in Kunming basin[J]. Journal of Yunnan University,34(S2):43–47 (in Chinese).
李文倩,何金刚,朱皓清. 2019. 基于H/V谱比法的场地卓越频率研究[J]. 内陆地震,33(4):314–320. Li W Q,He J G,Zhu H Q. 2019. Study on site predominant frequency based on H/V spectral ratio method[J]. Inland Earthquake,33(4):314–320 (in Chinese).
刘红帅,郑桐,齐文浩,兰景岩. 2010. 常规土类剪切波速与埋深的关系分析[J]. 岩土工程学报,32(7):1142–1149. Liu H S,Zheng T,Qi W H,Lan J Y. 2010. Relationship between shear wave velocity and depth of conventional soils[J]. Chinese Journal of Geotechnical Engineering,32(7):1142–1149 (in Chinese).
彭菲,王伟君,寇华东. 2020. 三河—平谷地区地脉动H/V谱比法探测:场地响应、浅层沉积结构及其反映的断层活动[J]. 地球物理学报,63(10):3775–3790. Peng F,Wang W J,Kou H D. 2020. Microtremer H/V spectral ratio investigation in the Sanhe-Pinggu area:Site responses,shallow sedimentary structure,and fault activity revealed[J]. Chinese Journal of Geophysics,63(10):3775–3790 (in Chinese).
齐鑫,丁浩. 2012. 下辽河平原区剪切波速与土层埋深关系分析[J]. 世界地震工程,28(3):151–156. Qi X,Ding H. 2012. Analysis of relationship between shear wave velocity and depth of soil layers in downstream Liaohe River plain[J]. World Earthquake Engineering,28(3):151–156 (in Chinese).
沈方铝,李培,张颖,任丛荣,黄宗林. 2018. 福州市区土层剪切波速与土层深度的经验关系研究[J]. 地震工程学报,40(增刊):83–89. Shen F L,Li P,Zhang Y,Ren C R,Huang Z L. 2018. Empirical relationship between shear-wave velocity and depth of soils in Fuzhou downtown area[J]. China Earthquake Engineering Journal,40(S1):83–89 (in Chinese).
施春花. 2009. 北京地区场地条件对地震动参数的影响[D]. 北京:中国地震局地壳应力研究所:1−114. Shi C H. 2009. A Study of the Effect of Site Conditions on Seismic Ground Motion Parameters in Beijing Area[D]. Beijing:Institute of Crustal Dynamics,China Earthquake Administration:1−114 (in Chinese).
王金艳,侯莹. 2017. 常州市城区土层剪切波速与土层深度关系分析[J]. 地震工程学报,39(增刊):236–240. Wang J Y,Hou Y. 2017. Relation between shear wave velocity and soil depth in the urban area of Changzhou City[J]. China Earthquake Engineering Journal,39(S1):236–240 (in Chinese).
汪闻韶. 1994. 土工地震减灾工程中的一个重要参量:剪切波速[J]. 水利学报,(3):80–84. Wang W S. 1994. An important parameter in geotechnical engineering for earthquake disaster mitigation:Shear wave velocity[J]. Journal of Hydraulic Engineering,(3):80–84 (in Chinese).
叶迎晨. 2023. 深厚覆盖层地区土层地震反应的不确定性分析[J]. 地震科学进展,53(5):193–202. Ye Y C. 2023. Uncertainty analysis of seismic response of soil layer in deep overburden area[J]. Progress in Earthquake Sciences,53(5):193–202 (in Chinese).
战吉艳,陈国兴,刘建达. 2009. 苏州城区深软场地土剪切波速与土层深度的经验关系[J]. 世界地震工程,25(2):11–17. Zhan J Y,Chen G X,Liu J D. 2009. Empirical relationship between shear wave velocity and soil depth on deep soft sites in urban area of Suzhou city[J]. World Earthquake Engineering,25(2):11–17 (in Chinese).
张若晗,徐佩芬,凌甦群,杜亚楠,游志伟,王志辉,孙成禹. 2020. 基于微动H/V谱比法的土石分界面探测研究:以济南中心城区为例[J]. 地球物理学报,63(1):339–350. Zhang R H,Xu P F,Ling S Q,Du Y N,You Z W,Wang Z H,Sun C Y. 2020. Detection of the soil-rock interface based on microtremor H/V spectral ratio method:A case study of the Jinan urban area[J]. Chinese Journal of Geophysics,63(1):339–350 (in Chinese).
中国建筑科学研究院. 2010. GB 50011—2010建筑抗震设计规范[S]. 北京:中国建筑工业出版社:18−20. China Academy of Building Research. 2010. GB 50011—2010 Code for Seismic Design of Buildings[S]. Beijing:China Architecture & Building Press:18−20 (in Chinese).
Bao F,Li Z W,Tian B F,Wang L L,Tu G H. 2019. Sediment thickness variations of the Tangshan fault zone in North China from a dense seismic array and microtremor survey[J]. J Asian Earth Sci,185:104045. doi: 10.1016/j.jseaes.2019.104045
Del Monaco F,Tallini M,De Rose C,Durante F. 2013. HVNSR survey in historical downtown L’Aquila (central Italy):Site resonance properties vs. subsoil model[J]. Eng Geol,158:34–47.
Fairchild G M,Lane J W,Voytek E B,LeBlanc D R. 2013. Bedrock Topography of Western Cape Cod,Massachusetts,Based on Bedrock Altitudes From Geologic Borings and Analysis of Ambient Seismic Noise by the Horizontal-to-Vertical Spectral-Ratio Method:Scientific Investigations Map 3233[R]. Reston:U. S. Geological Survey:17.
Harutoonian P,Leo C J,Tokeshi K,Doanh T,Castellaro S,Zou J J,Liyanapathirana D S,Wong H. 2013. Investigation of dynamically compacted ground by HVSR-based approach[J]. Soil Dyn Earthq Eng,46:20–29. doi: 10.1016/j.soildyn.2012.12.004
Hinzen K G,Weber B,Scherbaum F. 2004. On the resolution of H/V measurements to determine sediment thickness,a case study across a normal fault in the lower Rhine Embayment,Germany[J]. J Earthq Eng,8(6):909–926.
Ibs-von Seht M,Wohlenberg J. 1999. Microtremor measurements used to map thickness of soft sediments[J]. Bull Seismol Soc Am,89(1):250–259. doi: 10.1785/BSSA0890010250
Parolai S,Bormann P,Milkert C. 2002. New relationships between vS,thickness of sediments,and resonance frequency calculated by the H/V ratio of seismic noise for the Cologne area (Germany)[J]. Bull Seismol Soc Am,92(6):2521–2527. doi: 10.1785/0120010248
Xie J J,Zimmaro P,Li X J,Wen Z P,Song Y S. 2016. vS30 empirical prediction relationships based on a new soil-profile database for the Beijing plain area,China[J]. Bull Seismol Soc Am,106(6):2843–2854.
-
