引言

地电阻率观测作为一项重要的地震前兆观测手段，受到国内外大量学者关注(Scholz et al，1973; Park et al，1993; Lu et al， 1999，2004; Yang et al，2002; Balasco et al，2004)． 在实验研究中也发现了被认为是地震前兆的地电阻率异常信息(Brace，Orange，1968; Wang et al， 1975，1978; 陈峰等，2000; 郝锦绮等，2002)． 我国自1966年邢台地震后开展地电阻率连续观测以来，已经形成了由近百个定点连续观测台站组成的地电阻率观测网． 在观测网内也监测到过中强地震的可能前兆异常信息，并开展了一年尺度的预测实践(叶青等，2005)． 长期的监测预报工作积累了大量震例总结(钱复业，赵玉林，1980； 钱家栋，1993; Du et al，2000; 杜学彬，2010)，也认识到了地震前兆机制的复杂性． 结合地下介质各向异性以及震源特征，国内外学者开展了大量关于地电阻率地震前兆异常的探索研究工作(Qian et al，1996; Busby，2000; 杜学彬等， 2007，2008;)．

近年来，随着我国农村经济结构的快速转型以及城市化进程的高速发展，过去多年定点连续观测的很多地电台都出现了各种各样的干扰，归纳起来主要分为8类(汪志亮等，2002)： ① 仪器系统干扰； ② 观测系统漏电干扰； ③ 工业游散电流随机干扰； ④ 高压线路干扰； ⑤ 风扰或磁扰； ⑥ 地埋金属管线干扰； ⑦ 大型水库和蓄水干扰； ⑧ 年变干扰． 针对这些类型的干扰源，人们采取井下地电观测方法(杨兴悦等，2012)以及发展无人值守台站和可控源观测系统等途径抑制干扰影响． 田山等(2009)提出将三向石油测井技术移植到地震地电阻率观测来提高地电阻率的抗干扰能力； 解滔等(2012)研究了布极区地表、 井下地电观测中抑制地表杂散电流的干扰影响； 方炜等(2010)结合实际观测理论计算了高压直流输电对地电场观测的影响； 张世中等(2013)通过测试分析，研究了城市轨道交通对地电阻率观测的影响； 安张辉等(2010，2011)阐述了希尔伯特-黄变换(HHT)方法在地电观测数据处理中的可靠性和应用前景，并利用该方法分析了城市轨道交通对地电观测的干扰； 解滔等(2013)利用数值模拟方法定量分析了地埋钢缆线对宝昌地电阻率观测的影响； 张秀霞等(2009)以及卫定军和李春贵(2009)分别介绍了新沂台和固原台地电阻率观测受蔬菜大棚搭建的干扰情况． 本文以偶极接地线为例，重点研究布极区内以蔬菜大棚等为代表的偶极接地线对地表、 井下地电阻率观测的固定干扰影响．

偶极接地线缆是金属管网类干扰的一种，主要表现为布极区内以蔬菜大棚等为代表的两端与大地连接，中间架空的一类固定干扰源． 其金属线一般较长(从几十米到几百米不等)，横贯地表，两端直接与大地相连，中间辅以混凝土柱、 木棒等支撑，如图 1所示． 这类干扰使得地电阻率连续观测出现下降、 上升或年变形态畸变并随着干扰的持续呈现趋势性变化，表现出来的形态与地震前兆异常形态(杜学彬，2010)类似． 同时在异常调查落实中也存在着一些矛盾的现象. 以偶极接地线干扰为例，在江苏新沂地电台(张秀霞等，2009)表现为“下降”，而在宁夏固原地电台(卫定军，李春贵，2009)却表现为“上升”，并且同一观测点不同测道的变化形态和大小也不尽相同． 此外这类干扰还在北京延庆台、 天津宝坻台、 河北昌黎台、 辽宁新城子台以及陕西周至台等均有出现据2013年全国电磁会商会相关单位资料报告.． 现场实验结果表明，平行测线埋设的地下管线对地电阻率观测的影响最为显著，而斜交或垂直敷设的次之或不明显(汪志亮等，2002)． 目前针对偶极接地线缆这类特殊干扰影响地电阻率观测的定量分析研究的报道尚不多见．

图  1  测区内金属线缆布设情况(a)及其简化模型(b)

Figure  1.  The layout of the metallic cables(a) and its simplified model(b)in surveying area

下载: 全尺寸图片 幻灯片

本文将日常观测中存在的布极区内以蔬菜大棚金属构架为代表的固定干扰源简化为偶极接地装置，建立了偶极接地线干扰地电阻率观测的耦合物理模型，利用数值模拟方法系统地分析计算了偶极接地线干扰地电阻率测量的干扰机制，并与现有观测资料进行对比验证分析． 该分析结果对今后认识类似干扰提供了可靠的分析处理方法．

1.   物理模型构建

基于数值模拟技术的地震电信号研究已成为解释地震电信号资料，探索地震电信号产生机制，以及影响因素分析的新方法(Huang，Lin，2010; 黄清华，林玉峰，2010)． 本文旨在分析偶极接地线这种特定干扰对地电阻率观测的影响，为此在建模时没有考虑自然电场的产生机制，而是将地电测区等效为内部无初始电场分布的水平3层导电介质： 第一层厚度为h ₁，电阻率ρ₁； 第二层厚度为h₂，电阻率ρ₂； 第三层电阻率ρ₃. A和B为供电电极，M和N为测量电极，对称分布于x轴上，且4个电极埋深均为h，如图 2a所示． 设PQ为地电测区一组偶极接地线，跨度为L； P和Q为两端接地点，P点的位置参数为x，到测线的垂直距离为s． 接地线PQ走向的延长线与x轴的正方向夹角为α(0°≤α≤90°)． 令线缆两端接地电阻分别为R₁和R₂，线缆自身电阻为R_f(图 2b)． 因此一组接地线干扰系统可以简化为两端接地的等效电阻体R₀． 定义R₀为地电阻率观测的干扰电阻，则

图  2  水平3层介质中对称四极装置(剖面)(a)和偶极接地线模型示意图(俯视)(b)图(b)中左上角(b₁)小图为其右下角(b₂)小图中接地线PQ的细节结构示意图

Figure  2.  (a)Schlumberger array of apparent resistivity observation in horizontally inhomogeneous three-layered medium;(b)The physical model of two-end grounded cable. And the part(b₁)in the upper-left corner is the details of grounded cable PQ shown in part(b₂)in the lower-right corner

下载: 全尺寸图片 幻灯片

模拟过程采用直流恒压供电方式，在地电阻率正常观测时，通过测量M与N之间的电势差U_MN以及供电电流I，地电阻率由公式ρ_s=K(U_MN/I)计算可得，其中K为装置系数． 当接地线干扰发生后，测量电极M与N之间的电势差为U′ _MN，回路中的供电电流为I′． 由于极距固定，电极埋深固定，所以装置系数K不变． 则干扰后实际测量的地电阻率为_s=K(U′ MN/I′)． 令η=_s/ρ_s为接地线干扰地电阻率观测的影响系数，则

当η >1时，偶极接地线对地电阻率的干扰表现为增加； 当η < 1时，偶极接地线对地电阻率的干扰表现为减小； 当η=1时，偶极接地线对地电阻率的影响可以忽略不计．

2.   模拟计算及实例分析

ANSYS软件是美国ANSYS公司研制的大型的集结构、 流体、 电场、 磁场、 声场分析于一体的通用有限元模拟软件. 在航空航天、 机械土木、 轻工日化、 能源化工、 地矿水利等领域有着广泛的应用. 根据所研究问题的情况，建模时可以在软件内选择对应的单元类型，如模拟桁架结构的LINK10单元、 模拟壳体变形的SHELL43单元、 模拟力-电-磁-热的SOLID5单元、 模拟电路的CIRCUIT124单元等百余种单元类型. 本文根据图 2a，利用ANSYS电磁场耦合实体单元(SOLID5)建立了水平层状结构的三维有限元计算模型． 在全国100多个地电台站中，大多数台站的供电极极距约为1.2 km，为了有效地减小截断边界对地下电场线分布的影响(汤井田，公劲喆，2010)，本文经过反复试验，选取大小(长×宽×高)为10 km×10 km×5 km的模型模拟无限半空间的地下介质(关于几何尺寸对模拟结果稳定性的影响，解滔等(2013)作了详细的论证，本文模拟试验过程与之类似，不再赘述)． 该模型在纵向分为3层，分别表示分层介质不同层的电性属性． 以常见的4种3层电性结构为例，本文采用AB=1 200 m的对称四极温纳装置(MN=400 m). 其中A，B，M，N点的坐标分别为(-600 m，0，h)、(600 m，0，h)、(-200 m，0，h)和(200 m，0，h)，供电采用偶极直流电源，在供电电极A和B两点分别施加荷载电压U_A=100 V、 U_B=-100 V． 求解给出电势差ΔU_MN和电流I的正常理论值; 然后利用ANSYS电路单元(CIRCUIT124)创建干扰电阻R₀，将R₀两端耦合于已建立的电性结构模型表面上的P点和Q点来模拟偶极接地线，耦合自由度为电压，同时选取干扰电阻跨度PQ=200 m; 通过改变接地线位置参数s，α，x及电极埋深h，求解给出干扰后测量电极M与N之间的电位差ΔU′_MN和流过供电电极A和B两点的电流I′； 进而根据式(2)计算出偶极接地线对地电阻率观测的影响. 本文计算所采用模型的电性结构参数见表 1.

表  1  模型的电性结构参数

Table  1.  Physical parameters of the electric structures for the three-layered model

下载: 导出CSV

| 显示表格

2.1   影响系数η随位置x的变化

以地表观测为例: 取电极埋深h=2 m； 根据对称性简化取方位角α=0°，45°和90°； 假定接地线分布于测线附近(s=0 m)且干扰电阻R₀=20 Ω·m． 通过平移改变位置参数x模拟偶极接地线对地电阻率的影响． 模拟计算结果如图 3所示．

图  3  影响系数η随位置参数x的变化关系.(a)α=0°;(b)α=45°;(c)α=90°

Figure  3.  Relationship between the influence coefficient η and positional parameter x (a)α=0°;(b)α=45°;(c)α=90°

下载: 全尺寸图片 幻灯片

由图 3可见，偶极接地线对地电阻率的影响主要源自于测区内的干扰，当接地线位于测线两端的测区外时(接地线PQ两端点远离供电极约200 m)，这种影响可以忽略不计． 当接地线平行于测线时(α=0°)，对地电阻率的干扰主要表现为增加，且增加幅度较大，最大可达到10%的水平； 当接地线垂直于测线时(α=90°)，对地电阻率的干扰主要表现为减小，且减小幅度较小，最大不超过1%的水平； 当接地线与测线斜交时，接地线对地电阻率的干扰会表现出随电极分布增大、 减小交替出现的情况，变化幅度约为5%的水平． 这与汪志亮等(2002)现场实验结果在定性趋势上吻合． 对比不同电性结构的模拟结果发现，偶极接地线对地电阻率观测的影响是增加还是减小，主要取决于其相对测线的位置x以及方位角α，与测区电性结构关系不大． 这是因为接地线搭建后，线缆会将地表P点与Q点导通，人工电场的分布发生变化，进而影响地电阻率ρ_s在原装置下的测量值．

电性结构的差异性决定干扰幅度的大小，对于H型和Q型这两类表层电阻较大的电性结构而言，电流主要分布于地下低阻层，表层电流密度较小． 而测量又在地表进行，因此当偶极接地线将地表的P点与Q点导通后，地表微弱的对称性电场分布将对干扰非常敏感，发生大幅度调整，使得地电阻率观测值发生较大幅度的变化； 反之，对于A型和K型这两类下伏高阻层的电性结构而言，表层电流密度较大，对干扰出现的敏感度很小，故地电阻率变化幅度较小． 同时从另一个角度也可看出，A型和K型电性断面相对于H型和Q型能够较好地抑制来自地表的干扰，这与解滔等(2012)对地表电流干扰的分析结果相同．

2.2   影响系数η随电极埋深h的变化

同样以表 1中列举的4种电性结构为例，取接地线方位角α=0°，45°和90°，干扰电阻R₀=20 Ω·m，跨度为200 m． 通过改变测量电极M，N和供电电极A，B的埋深h来模拟偶极接地线对地震地电阻率观测的影响． 由图 3可知，接地线对地电阻率观测的影响的最大值集中在供电电极和测量电极附近，因此本文仅取位置参数x=200 m(P点在测量电极N处)，且线缆位于测线附近(s=0 m)进行讨论分析. 模拟计算结果如图 4所示.

图  4  影响系数η随电极埋深h的变化关系.(a)H型;(b)Q型;(c)A型;(d)K型

Figure  4.  Relationship between the influence coefficient η and buried depth h (a)H-type;(b)Q-type;(c)A-type;(d)K-type

下载: 全尺寸图片 幻灯片

图 4显示了数值模拟给出的影响系数随电极埋深的变化关系． 总体而言，增加电极埋深可以显著减小地表接地线搭建对地电阻率观测的影响． 合理的电极埋深选择取决于电性结构的差异性. 对于H型和Q型这两类下伏低阻层的电性断面而言，在第一层介质中(h < 15 m)增大电极埋深便可显著地减小线缆搭建对地电阻率干扰的影响系数，当埋深穿透第一层介质时，降幅可达10%左右； 继续增大电极埋深到第二层介质，地表接地线对地电阻率观测的影响将继续降低，但影响系数的衰减速率急剧减小． 因此，对于H型和Q型电性断面而言，尽管在第一层介质中增大电极埋深可以显著减小接地线缆的影响，但是由于其引起的干扰幅度较大，当电极埋设于第一层介质的底面还没有达到预期效果的时候，需要在第二层介质中大幅度增大电极深埋，甚至需要埋到第三层介质中． 而对于A型和K型两类表层电阻较小的电性断面而言，尽管在第一层介质(h < 15 m)中增大电极埋深时，影响系数变化速度缓慢不明显，降幅约为0.5%，但是在第二层介质中增加电极埋深，影响系数衰减速率将迅速加大； 加之，接地线对A型和K型结构的电性断面地电阻率观测影响幅度较小，因此在第二层介质中增加电极埋深便可显著提高地电阻率连续观测的质量和抗干扰能力．

2.3   实例分析

卫定军和李春贵(2009)以及张秀霞等(2009)分别根据相关台站的异常落实工作介绍了接地金属线缆干扰地电阻率观测的情况． 本文利用已建立的耦合物理模型，通过数值模拟分析偶极接地线对固原台和新沂台地电阻率观测的影响． 电性结构参数由拟合核函数法反演测深曲线给出. 反演结果表明，新沂台台址下方为3层K型断面介质，而固原台台址下方为4层HK型断面介质(图 5)．

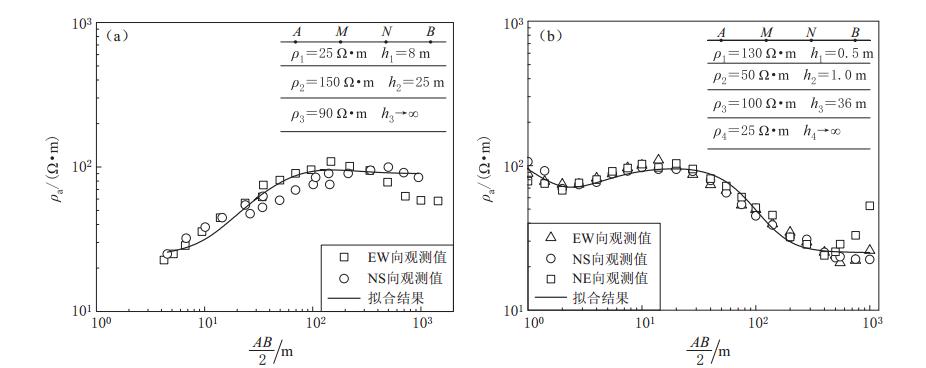

图  5  垂直向电测深数据解释.(a)新沂台；(b)固原台

Figure  5.  Interpretation of vertical electric soundings data for the stations Xinyi(a) and Guyuan(b)

下载: 全尺寸图片 幻灯片

新沂台电极埋深h=3 m，极距AB=1000 m，MN=240 m，台址下方介质为表层电阻较小的K型断面. 地电测区内于2007年9—11月开始搭建偶极接地线，搭建区域如图 6a所示． 每根线长约100 m，主要分布于NE测道的供电极A₂与测量极M₂之间，呈EW走向． 张秀霞等(2009)指出，2007年8月后新沂台N45°E和EW向受到线间漏电影响，观测数据无法反映真实变化. 2007年12月21日更换3个测向的埋地电缆，更换前后只有NS向数据未发生变化． 所以他们并没有给出这两道干扰的影响量，本文没有对此作进一步分析，仅以NS向实际测值为对比研究对象． 经实测新沂台线缆接地电阻约为1.7—6.0 Ω(张秀霞等，2009)，本文近似取接地电阻为R₁=R₂=1.5 Ω. 利用图 5a反演给出的参数建立耦合物理模型，模拟给出接地线对新沂台NS向地电阻率的影响系数，模拟结果与实际观测结果的对比情况见表 2．

图  6  测区电极和金属线分布示意图.(a)新沂台;(b)固原台

Figure  6.  Schematic diagram of the arrangement of electrodes and metallic cables for the stations Xinyi(a) and Guyuan(b)in the surveying area

下载: 全尺寸图片 幻灯片

表  2  新沂台和固原台偶极接地线干扰地电阻率观测的模拟结果与实测结果对比

Table  2.  Comparison of the simulated and observed georesistivities at the stations Xinyi and Guyuan under the influence of two-end grounded cables

下载: 导出CSV

| 显示表格

固原台位于山坡前，台址下方为表层电阻较大的4层HK型断面，极距为AB=1000 m，MN=200 m． 地电测区内2008年3月22日开始搭建接地线缆，搭建区域如图 6b所示． 总体上线一端固定于供电电极A₂附近，另一端固定于测量电极M₂附近，与NE向地电阻率测线近乎平行，线缆长约350 m． 由于固原地表干燥且表层电阻大，本文近似取干扰电阻R₀=25 Ω，由图 5b反演参数建立耦合物理模型，模拟给出接地线对固原地电阻率观测的影响系数，模拟结果与实际观测结果对比情况见表 2．

经对比发现，对于新沂台NS测项以及固原台NS测项和EW测项，模拟计算结果与实测结果吻合良好，能够为蔬菜大棚、 铁丝网等偶极接地装置干扰地电阻率观测的定量计算以及干扰排查等提供有力依据． 但模拟结果对固原台NE向预测偏大，这主要是由于地下电性结构的各项异性差异造成的． 本文计算采用的电性结构是由EW向测深反演给出. 由图 5b可以看出，NE向底层存在高阻层，而根据EW向反演给出的电性结构并不能反映NE向底层的高阻结构． 因此，对于NE向地电阻率的实际观测，由于下伏高阻层的存在，人工电流将趋于地表，使得地表电流密度大于本文模型计算结果; 进而降低了其对地表干扰感应的灵敏度，抑制了干扰的大幅度增加． 故本文模型预测值偏大． 为此，我们以NE向测深反演结果建立干扰物理模型，其它参数和条件不变． 模拟结果表明，蔬菜大棚对固原台NE向地电阻率观测的影响约为8%． 综上，本文建立的耦合物理模型不但解释了“同为蔬菜大棚干扰，新沂台表现为‘下降’，而固原台表现为‘上升’”，并且在定量上也吻合良好．

3.   讨论与结论

农村经济结构的转型和城市化进程的发展给地震地电阻率观测带来的影响已不容忽视，探索新的、 基于物理模型的定点连续观测地电阻率数据处理方法对于异常判别和地震监测预报实践显得更加重要． 本文将台站下方介质简化为水平3层介质，将偶极接地线简化为电阻体，建立耦合物理模型，就偶极接地线这类特定干扰作了比较详细的模拟研究，并结合实际观测资料作了对比分析研究，从理论上分析给出了偶极接地线对定点连续观测单极距地电阻率观测的影响机制，主要包括：

1)本文根据实际调查和理论分析建立了偶极接地线干扰地电阻率观测的耦合物理模型，并结合常见电性结构综合分析了线缆分布、 线缆方位角以及电极埋深等对地电阻率的干扰． 结果表明，偶极接地线对地电阻率的干扰是增大还是减小主要由地表电势的重分布造成，与线缆分布的位置、 方位角等有关，电性结构的差异决定干扰幅度的大小． 该结果对于相关地震前兆观测台站的异常判别分析以及台站改造具有一定的指导意义．

2)根据图 4模拟结果可知，不同电性结构下地表干扰随电极埋深的变化关系也不尽一致. 在第一层介质增加电极埋深，当表层电阻较大时，地表接地线干扰的影响系数快速衰减； 而当表层电阻较小时，影响系数的衰减速率很慢，甚至不明显． 因此在采用深埋电极观测时，避免盲目参考借鉴，需要根据当地实际的电性断面选择合适的电极埋深和避让距离可以有效地减小接地线搭建对地电阻率的干扰．

3)在实例分析中的物理模型参数由拟合核函数法反演给出，尽管忽略了实际水平向不均匀性，但从模拟结果来看，本文基于测深反演结果，由电磁耦合单元的块导体和电路单元电阻体耦合建立的水平均匀层状介质耦合物理模型，能够反映台站下方介质的电性性质． 将该模型应用于已确定干扰的新沂台和固原台地电阻率异常，通过对比发现，本文建立的耦合物理模型能够从定量的角度解释分析受接地线干扰，新沂台地电阻率观测值趋势下降而固原台地电阻率观测值趋势上升的原因． 同时也体现出基于物理模型的数值模拟方法在处理地震地电阻率观测中存在的“虚假异常”方面的优势．

宁夏回族自治区地震局卫定军、 江苏省地震局李飞和河北省地震局张国苓为本文提供了相关资料，在工作中与中国地震台网中心解滔进行了有益的讨论和交流，审稿专家为本文的修改提出了宝贵的建议. 作者在此一并表示诚挚的谢意.
