Review and prospect of borehole seismic observation research in China：From borehole to Donghai borehole vertical seismic array
-
摘要:
目前我国约有数百个井下地震观测台。井下观测可以避免地表噪声干扰和场地效应，填补在高噪声区域获取高精度地震资料的空白。增加井下观测台站可以弥补地表观测能力的不足，使观测台站的布局更加科学合理，从而也为地震学观测研究开辟新途径。井下台网观测波形有利于准确测定地震参数，建立高精度波速模型，探索地震成因，从而推动地震预报工作。唐山强震就发生在低速体与高速体之间，文安地震前波速出现了可信的地震前兆性降低异常。井下地震仪可观测到地表反射波，对研究地壳精细结构和资源评估均有重要意义。井下观测到的震级、矩震级以及拐角频率均小于地面台站观测结果。江苏东海大陆深井垂直地震台阵井下波形的平均信噪比为70 dB以上，在高噪声背景区可获得高保真度的地震波形，也为研究震源提供更直接的约束条件，有利于高可信度的震源理论研究，以及地震波传播的非线性效应和场地效应的研究，进而提高强地面运动预测的精确度。井下与地面观测的震级差异可能与上层介质的波形非线性增幅效应及波的频率有关，它们拐角频率差异可能与上层介质对不同频率波分量的影响有关。这些差异的成因也具有多重复杂性，有待于深入地科学研究和探索。我国近期将建设更多井下地震观测台站，井下观测网和垂直地震台阵观测研究是创新未来地球物理学发展的重要途径。
Abstract:This paper summarizes the newly research achievements of the underground seismic observation networks and borehole vertical seismic arrays in China, and looks forward to the prospect of underground observation research in the future. There are hundreds of underground observation stations with excellent observation quality currently. The underground seismic observational network pioneers a new technical approach for the physics in the Earth's interior of observation and study in the depths.
This analysis indicates that the underground observation can avoid the surface noise and site effects, and obtain high-quality seismic data. Therefore, it is possible for scientist to construct borehole stations scientifically in the earthquake monitoring areas, even if in the high noise background areas. Then the earthquake epicenter will be determined more accurately based on data observed from the reasonable station layout. The ability monitoring seismic activity is improved greatly. Simultaneously, the underground seismometer can record clear seismic wave near the epicenter because of avoiding the surface noise. The seismic waves observed near the epicenter retain more high-frequency components of waveforms which are essential data for study of the fine structure of the earth. It promotes the development of the seismological science.
It also can reduce the average velocity differences of P and S waves between stations due to different ground station foundations for us to study the spatial heterogeneity of the seismic wave velocity distribution if we use underground observation velocities. The accuracy and reliability of the 3D velocity model can significantly be improved by employing the data that reduced velocity differences mentioned above. The research findings suggested that the Tangshan strong earthquake occurred between the low speed zone and high speed zone too. The study results on the temporal variation of wave velocity indicated that a credible precursor process of wave velocity reduction also appeared before the Wen’an MS5.1 earthquake.
The surface reflected seismic waves near earthquakes have been surveyed through the underground observations. The accurate velocity structure of the crustal sedimentary layer can be established by employing the combination of incident waves and surface reflection waves. The high precision velocity models of the shallow layer are also of great significance to study the fine structure of the Earth’s interior.
The seismic kinematic and dynamic parameters, such as arrival time, component frequency and amplitude of seismic waves can accurately be determined by employing the low noise waves by the underground observation. The reliable high-level research findings are likely achieved based on the accurate parameters. The low noise waves observed by borehole seismometer are actually reasonable constraint for the study on seismic source. It is beneficial for scientist to solve the precise seismic source parameters and to acquire highly reliable results about the source under the strict constraint condition. A large number of excellent results have already been achieved based on the data of underground observation today. The seismic moments and moment magnitudes calculated by employing seismic waveform data from the underground observations are less than that calculated using waveforms by the ground observation. The stress drops and average earthquake dislocations computed using the waveforms from the underground observation are both less than those computed from waveforms observed in the ground bedrock. The corner frequencies calculated by seismic waveforms observed at the underground platforms are also lower than that calculated using data from the ground observations. The high-frequency components of the source spectrum calculated by waveforms from underground observation are weak, and not as abundant as that calculated using waveforms observed on the ground. As mentioned above, the magnitude and moment magnitude of the underground observation are less than those observed in the surface bedrock. The differences between the two kinds of magnitudes may be attributed to the nonlinear amplification effect of the wave in the upper medium of the borehole seismograph and the frequencies of seismic waves. Relatively, the lower corner frequencies of underground observations compared with the surface observations may be attributed to the absorption and amplification effect for different frequency wave components by the upper medium of underground instruments. In addition, the site response of the surface layer also has a significant impact on the source spectral parameters. The majority of the site responses underground platform are greater than 1 at the low-frequency domain and less than 1 at the high frequency domain respectively. The different site response between high and low frequency domain may also cause the magnitude and corner frequency observed by underground stations to be lower than those observed on the ground. The causes of source parameter differences mentioned above may be generally multiple complexities. It is still an important topic of future scientific exploration.
The underground seismometer recorded the surface reflection waves besides of the direct waves. The phenomenon is very valuable. So the nonlinear site effects and amplification characteristics of seismic wave propagation in sediment layers are solved accurately using the two types of data: Direct and reflected waves. Then the uncertainty of theoretical wave field solution can be reduced using the high-precision site effect results. The accuracy of strong ground motion prediction can surely be improved.
The Donghai, Jiangsu Province, borehole vertical seismic array is the first vertical seismic array in China. The array is consisted of one station at surface and four stations established at different deep layers in the borehole over
5000 meters deep and another borehole station with multiple geophysical instruments about 500 m away from the5000 m deep borehole. The array can observe more clearer waveforms of micro-earthquakes with zero or negative magnitudes and then improve the ability to monitor crustal and seismic activities. The signal-to-noise ratios of waveforms recorded at different depths in the borehole can provide valuable reference for the construction of underground stations currently. The signal-to-noise ratios of waveforms observed in the borehole are also all greater than or equal to 70 dB. The seismic waveforms with high fidelity were obtained in the high noise background areas by means of the vertical seismic array system. The precise three-dimensional seismic wave velocity model can be established using high-quality seismic waveforms, which contributes to comprehensive reveal of the tectonic movement of the earth. The waveforms without site response and noise observed by the vertical array system are more appropriate constraints for the study of seismic sources too. The innovative research achievements on seismic source theory are expectable by the study under above scientific constraint condition.The borehole seismic observation research not only have made significant contributions to earth science, but also is of great practical significance for the resource assessment, earthquake prediction and disaster prevention and mitigation of earthquakes.
The underground observation net and vertical array observation research are the frontiers of scientific problem in the world currently. More underground observation networks and borehole vertical seismic arrays are being constructed to obtain more high-precision seismic data and research findings, which will continuously innovate the future development of earth science.
-
引言
液化问题是岩土地震工程研究的重要课题之一。由动荷载引起的砂土液化造成地基失效、喷砂冒水、建筑物破坏等现象，对国民经济和生命财产造成了巨大损失。我国上世纪六七十年代发生的海源、邢台、通海、海城、唐山等地震中均出现了砂土液化现象和液化震害，液化现象也逐渐引起了人们的重视，并开始收集和分析地震液化资料，建立了基于标准贯入锤击数基准值的液化判别公式。现场原位测试为砂土液化机制的研究和判别方法的建立提供了基础数据。
杜修力（2011）将饱和砂土液化定性分析与评价的方法分为经验法或统计法、简化分析法和数值分析法三类。经验法，以地震现场的液化调查资料为基础，给出实际液化发生与否的判别条件和界限，并判别出场地的液化程度；简化分析法，以试验和土体反应分析作为基础来判别饱和砂土能否液化，例如希德简化方法、液化估计法、剪切波速法、标准贯入击数法以及静力触探方法；数值分析法，釆用某类本构模型进行动力计算和液化判别。上述各种评价方法主要考虑震级、峰值加速度、初始应力、地下水位、液化土层埋深、土体物理力学性质等因素，基于单个测点数据给出液化势评价结果。
除了上述因素外，在液化过程中场地土层的排水条件或孔隙水渗流路径对液化有显著影响。排水条件是土层的透水程度、排渗路径及排渗边界条件，在多层地基中有易液化土层存在时，其它土层对易液化土层的影响主要表现在排渗能力和层位结构两方面。排渗能力取决于上下邻层土的渗透系数和厚度，渗透系数越大、厚度越小，排渗能力越强；而层位结构可以通过不同液化势的土层组成多层试样进行试验（王维铭，2013）。章守恭和李玉蓉（1980）的研究表明，一定程度的排水对降低液化势具有明显的促进作用。Sasaki 等（1992）依据振动台场地模型液化变形进行的一系列试验表明，液化后的砂土与流体“非常相似”，因此液化砂土流动特性的试验得以验证（陈育民等，2006，2009）。
由于液化场地多属于河流冲积相，场地中不透水层或者弱透水层与易液化土层组成的二元结构、互层结构、黏土层透镜体和不透水层不连续分布之类的场地土层结构比较典型。以往砂土液化研究考虑土层结构对场地液化势的影响比较少，且在目前的砂土液化判别公式中，主要基于单一钻孔的原位测试数据进行判别，而实际场地土层结构可能会比较复杂，对液化过程中孔隙水的渗流路径影响显著，目前的判别方法均未考虑这一影响。因此，本文拟对松原地震和新西兰坎特伯雷地震中的液化点分布和场地资料进行分析，论证土层结构对场地液化点空间分布的影响规律，以期提高场地液化评价结果的准确性具有重要的参考意义。
1. 高弯度河流沉积相模式对场地土层结构的影响
高弯度河流沉积相是一种河床坡缓、弯度大、水流较深、流态较稳定并以单向环流为主要特征的河流沉积模式，其三维空间结构形式如图1所示。此种相模式土体具有层状或硬软相间互层状结构的工程地质特征，天然堤和洪泛相的黏土、粉细砂稳定分布在此类土体中的软弱层。该层厚度为数十厘米至数米，呈层状产出，分布范围广。
![]()
图 1 高弯度河流沉积三维空间结构形式（引自Burns等，2017）Figure 1. Three-dimensional spatial structure of meandering river deposit （after Burns et al，2017）高弯度河流的河水在离心力作用下，不断冲刷凹岸，在河水单向环流上升段，水流速度和动力随着高度增加而递减，因此在凸岸区形成边滩相沉积，在垂直剖面上沉积物粒度由下而上逐渐变细，如图2所示，此类边滩相沉积物接近顶部的饱水粉细砂层，被上覆具有一定连续性的黏土层封闭后，形成二元结构，在外荷载尤其是地震荷载作用下，可造成砂土液化，并引起上覆土层沉陷。
![]()
2. 高弯度河流沉积相场地的砂土液化分布特征
2.1 松原MS5.7地震
2018年5月28日吉林省松原市宁江区发生MS5.7地震，震中位于毛都站镇的牙木吐村附近（124.71°E，45.27°N）。防灾科技学院地震应急科考组现场调查共发现243处砂土液化喷出点，主要分布于第二松花江的左岸 Ⅰ 级阶地和河漫滩，如图3所示。 Ⅰ 级阶地地貌单元平坦开阔，海拔130—135 m，为第二松花江侧蚀作用形成冲积阶地。由于河流侧蚀作用在此处形成高弯度河曲，砂土液化的分布区主要位于凸岸堆积区，其形成机制如图4所示。 Ⅱ 级和Ⅲ级阶地主要分布在河道右岸，海拔135—145 m； Ⅱ 级阶地地形起伏较大，古河道牛轭湖发育；Ⅲ级阶地为低平原的顶部，表面堆积风成黄土，并有沙丘分布，地形略有起伏。
![]()
图 3 松原地震砂土液化点分布Figure 3. Distribution of sand liquefaction points in Songyuan earthquake![]()
图 4 高弯度河流边滩的形成机理（引自Allen，1970）Figure 4. Formation mechanism of high bend river bank （ after Allen，1970）第二松花江河谷宽阔，心滩众多，流水散乱，水流平缓。河床内心滩密布，大小心滩交错分布，并且有向河流下游移动的趋势。低河漫滩普遍较为发育，特别在凸岸地带低河漫滩宽度更大，可达百余米。低河漫滩高出河床约1—2 m，地形平坦，地表组成物质为淤泥质粉砂或粉砂质淤泥，含有机质，河漫滩堆积水平层理发育，具有典型的二元结构，均为堆积河漫滩。高河漫滩表面组成物质为灰黑色粉砂质黏土，下伏有砂砾层和砂层等，高河漫滩堆积亦有明显的二元结构。地震应急科考组在液化场地进行了钻探作业，由现场典型钻孔揭示出的地层可以看出，场地土层上部为耕土和粉质黏土，下伏饱和松散的细砂，由于上覆粉质黏土不透水层，且细砂松散（李平等，2019），因此在地震动作用下非常有利于超孔隙水压累积。另外，由于河水单向环流作用形成的边滩砂土沉积层具有显著的斜层理、交错层理，这种土层结构有利于超孔隙水压向地表渗流，最终导致砂土液化和喷出地表。
2.2 新西兰坎特伯雷地震序列
2010—2011年间新西兰的坎特伯雷地震序列起始于2010年9月4日的MW7.1的Darfield地震，震源深度为10 km，之后发生了一系列的余震，这一地震序列引发了基督城及其附近城镇大面积的砂土液化震害。砂土液化点主要分布于哈斯维尔河流的凸岸沉积区（图5），与松原MS5.7地震液化现场调查点分布特征一致，分布规律十分显著；而在凹岸侵蚀区，液化点分布非常少。图5地形底图的高程数据来源于激光雷达扫描，砂土液化点的分布是基于126张航空照片绘制而成。
![]()
图 5 Canterbury 地震序列引起的砂土液化点分布（引自Bucci et al，2018）Figure 5. Distribution of liquefaction points of sand in Canterbury earthquake sequence （after Bucci et al，2018）众多研究者利用已有的液化评价方法对坎特伯雷地震序列引起的砂土液化进行预测评价，结果表明，液化判别结果与液化场地的实际液化情况没有较好的对应关系（Bray，Macedo，2017）。Wotherspoon等（2015）基于基督城的强震动观测台站场址资料，对现有的液化势评价方法和液化严重性指数评价方法的有效性进行评估。对那些有明显地表液化现象的事件，现有方法能够准确地预测出液化发生的事件比例为85%—100%；对那些地表无液化证据的场地，现有的方法预测会发生液化的事件比例也介于77%—85%。可以看出，现有评价方法预测结果和场地实际液化情况的对应关系非常差。
现有的液化判别方法大多依据单点测试数据静态地计算场地液化势，而忽略了在实际地震动作用下，由于土层结构和土体物理力学参数不均匀分布的影响，孔隙水压力分布会发生动态变化，孔隙水沿着土体结构面渗流，进而导致测试点液化势产生变化。在液化势判别中如何合理定量考虑这一影响，揭示场地土层结构的分布特性对液化势和地表液化特征的影响机制，对于准确评价整个场地的砂土液化具有重要意义。
3. 基督城Palinurus路侧液化场地的土层结构特征
不透水层或者弱透水层与易液化土层互层分布是基督城液化场地的典型土层结构特征，这主要是因为基督城位于多条流经城区河流的冲积扇上。土层结构和土体参数的三维空间分布差异对场地的液化势空间分布差异产生显著影响，以位于基督城Palinurus路侧的一个液化场地为例，该影响的物理机制如下：在图6所示的场地中，12个静力触探测点中有9个测点所在位置处地表不存在砂土液化现象，其余3个测点地表存在砂土喷出，然而依据即液化场地一维重固结沉降评价方法（Zhang et al，2002）的计算结果Sv1D，场地所有测点均应该发生砂土液化，并且液化导致的地表沉降值在135—175 mm之间 （Brady，Macedo，2017）；在图7所示的场地剖面图中，透水性差的粉土混合物土层（富含细粒成分）与易于液化的砂土混合物土层的互层结构特征显著，并且这种互层结构在静力触探点5465号和62759号之间存在尖灭构造，在尖灭构造的另一侧分布着砂土和砂土混合物。Thevanayagam （2001）在动三轴试验中得出，在相同的循环荷载作用下，粉土中由于剪切作用导致的孔隙水压力增长速度明显高于砂土。考虑到地表砂土液化现象分布特点与下伏土层的互层结构及尖灭构造特征，对具有这种土层结构的场地液化机制做如下推论：在地震荷载的作用下，互层结构中的粉土混合物土层孔隙水压力增长速度快于与之接触的砂土土层，在二者孔隙水压力差的作用下，粉土层中孔隙水进入砂土层，并加速了砂土层孔隙水压力累积速度，由于互层结构的竖向渗透性远低于水平方向，弱透水的粉土层对砂土中孔隙水的竖向渗流产生阻滞作用，继而导致孔隙水沿水平方向流向尖灭构造另一侧的砂土及其混合物，最终导致该处砂土的孔隙水压力增大；整个孔隙水的侧向渗流导致互层结构中的砂土层的液化势降低，却提高了尖灭构造另一侧的砂土层的液化势。上述推理分析能够合理地解释在图6中为什么静力触探测点5466号，57360号和5465号地表无砂土液化现象，而在62795号测点则出现了喷水冒砂的液化现象。
![]()
图 6 2011年2月基督城地震引起的Palinurus 路边场地液化现象（引自Brady，2017）Figure 6. Liquefaction of Palinurus roadside site caused by the Christchurch earthquake in February 2011 （after Brady，2017）![]()
图 7 基于静力触探数据绘制的Palinurus路场地AA′剖面（引自Brady，2017）Ic为特性指数；qc为锥尖阻力；FS为侧壁阻力Figure 7. AA′ section of Palinurus road site based on static cone penetration data （after Brady，2017）Ic is index of classification；qc is cone tip resistance；FS is frictional resistance4. 场地土层结构特征对砂土液化影响的数值模拟分析
针对上述震例中高弯度河流沉积相中的边滩二元结构和基督城Palinurus路侧液化场地的土层互层结构，进行场地土层结构简化并建立相应模型，通过FLAC3D软件进行数值模拟计算，分析不同土层结构类型对液化过程中超孔隙水压累积和消散机制。选取日本Port Island液化场地效应竖向观测台阵中−83.0 m位置的实际地震动速度时程，经滤波和基线校正等处理后输入计算模型，地震动速度时程示于图8。在简化模型建立过程中，主要考虑不透水层或者弱透水层的尺寸、埋深，横向不连续分布间距，不透水层与易液化土层互层等因素，土体材料的物理力学参数列于表1。典型的液化场地土层结构简化模型和相应的数值模拟结果如图9所示。
![]()
图 8 砂土液化数值计算模型选取的地震动时程Figure 8. Time-history of ground motion selected by numerical calculation model of sand liquefaction表 1 模型中土体材料的物理力学参数Table 1. Material parameters for the soil deposit in the model土体类型 摩擦角φ/° 内聚力C/kPa 剪胀角Ψ/° 渗透系数K/（m2·Pa−1·s） 体积模量K/Pa 剪切模量G/Pa 粉细砂 32 0 0 6×10−9 3×107 1×107 黏土 28 90 0 5×10−13 3×106 1×106 ![]()
图 9 不同土层结构模型（左）及其砂土液化超孔隙水压力的扩散过程（右）（a） 黏土层连续分布；（b） 黏土层2 m间断；（c） 黏土层6 m间断Figure 9. The different site models （left） and the corresponding seepage paths of pore pressure （right）（a） Continuous clay layer；（b） Clay layer with 2 m gap；（c） Clay layer with 6 m gap![]()
图 9 不同土层结构模型（左）及其砂土液化超孔隙水压力的扩散过程（右）（d） 黏土层10 m间断；（e） 黏土层部分分布；（f） 互层黏土层6 m间断的模型Figure 9. The different site models （left） and the corresponding seepage path of pore pressure （right）（d） Clay layer with 10 m gap；（e） Clay layer with discontinuous cap；（f） Interbedding clay layer with 6 m gap场地计算模型尺寸长宽高为30 m×1 m×14 m，网格尺寸为1 m×1 m×1 m，共计有420个网格单元和930个节点。在模型的静力分析阶段，采用的是摩尔-库仑（Mohr-Coulomb）本构关系，在动力和渗流的耦合分析阶段，采用的是Finn模型来描述砂土在动力作用下的孔压累积直至土体液化过程。Finn模型的实质是在摩尔-库仑模型的基础上增加了动孔压上升模式，并假定动孔压的上升与塑性体积应变增量相关（Soroush，Koohi，2004）。地震动荷载的施加位于计算模型的底部界面（z＝−10 m）和左右两侧界面（x＝0 m和x＝30 m），施加荷载为x方向的剪切作用。
基于场地结构模型在地震动荷载输入下的超孔隙水压力扩散过程，对液化砂土的迁移和引起地表的变形进行分析。图9a中的场地模型主要模拟的是高弯度河流凸岸边滩沉积的二元结构。从数值模拟结果来看，连续分布的不透水层对震动过程产生的超孔隙水向上渗流产生明显的阻碍作用，当不透水层厚度较大时，即使下伏砂土层发生液化，也不能喷出地表，在实际现场震害调查中，这种液化现象很难发现，但是通过现场钻探可以揭示此类液化现象，例如松原MS5.7地震钻探结果显示，由于下部砂土层液化在埋深16.3—17 m 的黏土层中留下了砂土的上升通道（李平等，2019）。
在辫状（游荡型）河流沉积地层中，地层顶部的黏土层、淤泥质黏土层不连续分布特征尤为显著。另外，在地震动荷载作用下，上部连续的薄层黏土层也可能被拉裂形成裂隙。图9b−e的场地模型主要模拟的是上部不透水层不连续分布的结构特征，数值模拟结果表明，不透水层的间断处成为超孔隙水压力扩散的渗流通道，并且间断尺寸的不同，超孔隙水压扩散引起地表砂土层孔压变化和地表变形的影响范围和大小也有区别。不同土层结构模型的砂土液化引起的地表变形如图10所示，图10a和图10b分别为黏土层连续分布和间断2 m分布的地表变形，可以看出二者变形模式十分相似，表明当黏土层间断尺寸较小时，虽然超孔隙水压向间断处渗流，但由于渗流通道狭窄，超孔隙水压力消散不畅，对地表引起的变形较小。通过对比图10b，c，d可以看出，黏土层间断尺寸不同，地表形变差异较大，在间断为6 m时，地表的形变量最大，在间断为2 m和10 m的时候，即：间断位置对应地表形变较小，表明黏土层间断的尺寸大小影响了该处的超孔隙水压力累积和扩散效果，即：间断过小，孔隙水压向上渗流不畅，产生阻滞效应；间断过大，孔隙水压消散面积增加，不利于超孔隙水压力的累积，最终均不会引起地表显著变形。只有当间断尺寸适当时，才既有利于超孔隙水压力累积，又不会阻滞向上渗流，最终可引起地表显著的变形。
![]()
图 10 不同土层结构模型的砂土液化引起的地表位移变形（a） 黏土层连续分布；（b） 黏土层2 m间断分布；（c） 黏土层6 m间断分布；（d） 黏土层10 m间断分布；（e） 黏土层部分分布；（f） 互层黏土层6 m间断分布Figure 10. surface deformation due to sand liquefaction in different soil layer structure models（a） Continuous clay layer；（b） Clay layer with 2 m gap；（c） Clay layer with 6 m gap；（d） Clay layer with 10 m gap；（e） Clay layer with partial distribution；（f） Clay layer with 6 m gap of interlayer clay layer基于场地模型主要模拟黏土层部分分布的地层结构（图9e），可以看出，由于上部黏土层的阻滞效应，超孔隙水压力明显向无上覆黏土层的区域渗流迁移，并引起了该区域地表显著的变形（图10e），这种地层结构容易引起地表的不均匀沉降，进而导致建筑发生失稳破坏。
图9f的场地模型主要模拟的是基督城Palinurus路侧液化场地的土层结构，其特征是不透水层与易液化土层的互层分布，并在空间上不连续分布，由数值模拟结果可以看出，对于黏土和砂土互层结构，由于上下黏土层的阻滞效应，夹在中间的砂土层孔隙水压累积效应更为显著，同时沿着渗透系数大的水平方向渗流，然后在黏土层的间断处向上渗流，最终引起地表变形。这可以对Palinurus路侧场地的液化现象给出合理的解释。
以黏土层2 m间断的场地模型为例，单元监测点编号如图11所示，对每个单元分别进行孔隙水压力时程和加速度时程的监测，结果显示，无论在间断位置还是在不透水层下方，超孔隙水压力都是随着深度的减小而降低，进而导致孔隙水在压力差作用下由下而上渗流（图12a，b）；虽然276号和285号单元处于相同深度，但是276号单元上覆不透水层，有利于孔隙水压力累积，并大于处于间断位置的285号单元，因此不透水层下方孔隙水均向该位置渗流，246号和255号单元亦是如此（图12c）；而345号和315号单元两处位置的地震动时程在12.0 s以后出现明显的“简谐波”振动形态，这与实际液化场地的强震动记录特征一致（图12d）。
![]()
图 11 黏土层2 m间断的模型单元监测点编号Figure 11. Series number of observing zones in the model with 2 m gap of clay layer![]()
图 12 黏土层2 m间断分布模型中不同监测单元的孔隙水压力（a—c）和加速度（d）曲线Figure 12. The observation value of pore pressure （a−c） and acceleration （d） in model with 2 m gap of clay layer5. 结论和讨论
由松原和新西兰地震中实际调查液化点的分布，揭示高弯度河流沉积相地层易于发生砂土液化；结合高弯度河流沉积相的土层结构特点，分析了该位置易于发生砂土液化的原因，得出河流的水动力作用和沉积作用形成的场地土层结构对砂土液化有显著的影响。针对河流不同沉积相的地层结构建立简化场地模型，基于FLAC3D软件进行了数值模拟分析，揭示了不同地层结构中超孔隙水压的累积和渗流过程机制，分析了砂土液化引起的地表变形规律。
1） 地震中砂土液化点的分布与不同的河流沉积相模式显著相关。对于高弯度河流沉积相模式，河水在凹岸侧蚀，并在单向环流作用下，将侵蚀物质搬运沉积至凸岸，由于水动力作用由下到上逐渐变弱，引起土层沉积的粒度逐渐变细，形成典型的二元结构，即上覆黏土、淤泥质黏土等不透水层，下伏饱和粉细砂、细砂等易液化土层。对于辫状（游荡型）河流沉积相模式，河床不稳定、弯度小、水浅、流态不稳，容易导致沉积回旋的上部的黏土层呈透镜体状等不连续分布特征。
2） 场地土层结构对于液化过程中孔隙水的渗流影响显著。针对两种不同河流沉积相形成的土层结构建立场地简化模型，通过数值模拟分析发现，上覆不透水层的连续分布容易引起超孔隙水压累积并阻滞向上渗流喷出地表。不透水层或者弱透水层的不连续分布、透镜体、尖灭等分布特征往往改变孔隙水渗流路径，并产生孔压重分布。受孔压影响，孔隙水在土层不同区域的流出和流入将会导致相应位置液化势的变化。
3） 目前相关规范中对于砂土液化的判别通常采用一定数量的原位试验（比如标准贯入试验、静力触探等）测试点，依据这些测试点的采集数据进行判定，由于测试数据只能反映测点所在位置局部范围的土体信息，这些数据有可能无法全面有效地反映整个场地的工程地质条件，尤其是土层结构。因此如何合理考虑场地土层结构对砂土液化判别的影响尚需进一步研究。
-
![]()
图 1 中国大陆地区部分井下地震台站分布简图
Figure 1. A distribution diagram of some underground seismic stations in Chinese mainland
![]()

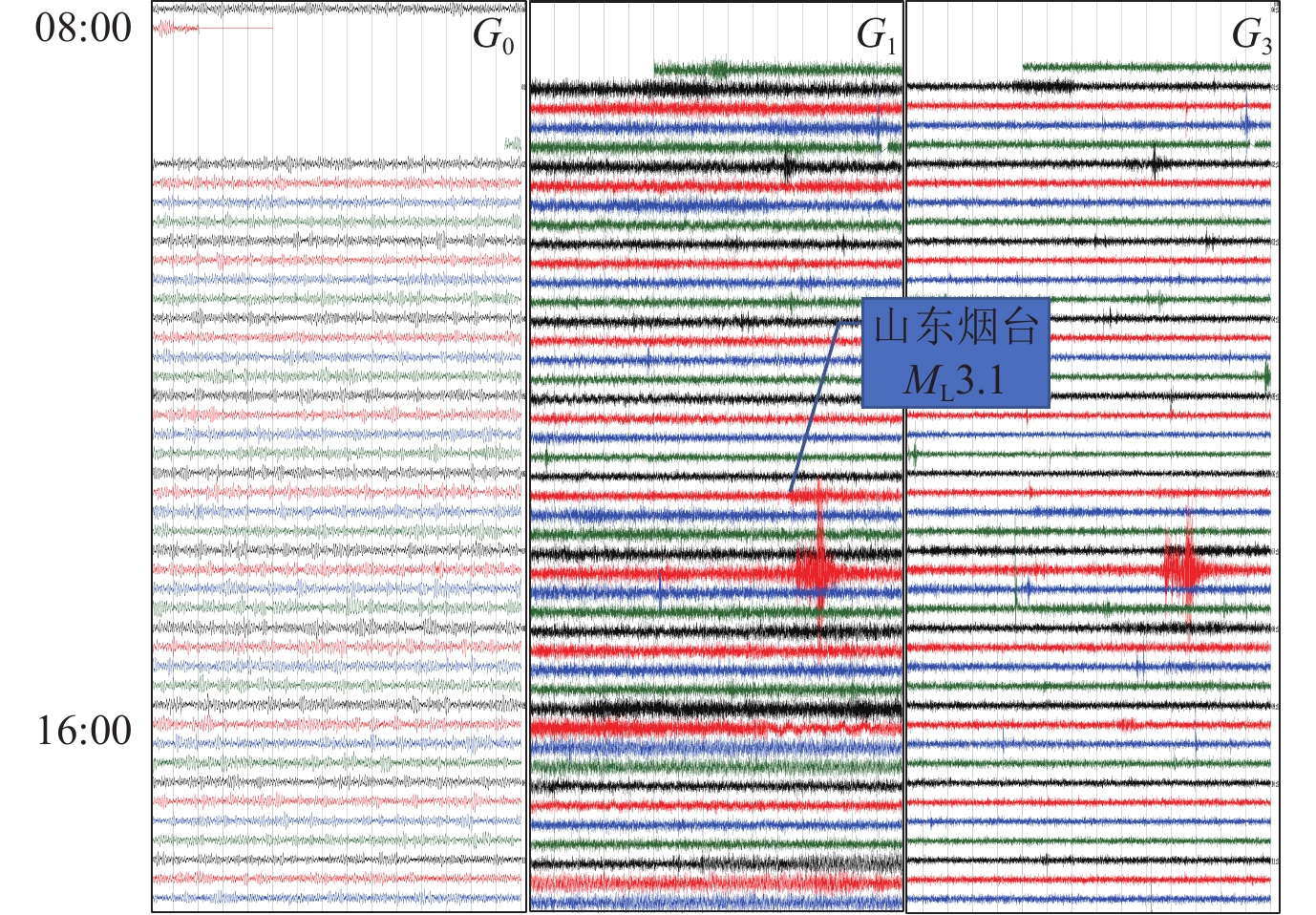

图 2 东海垂直地震台阵的地面及井下仪器记录的2019年9月22日烟台ML3.1地震
G0：地表宽频地震仪；G1：400 m深宽频地震仪；G3：3 km深短周期地震仪
Figure 2. The September 22，2019，Yantai ML3.1 earthquake recorded by surface and underground instruments of Donghai
vertical seismic array G0：Surface broadband seismograph；G1：400 m deep broadband seismograph； G3：3 km deep short period seismometer
![]()

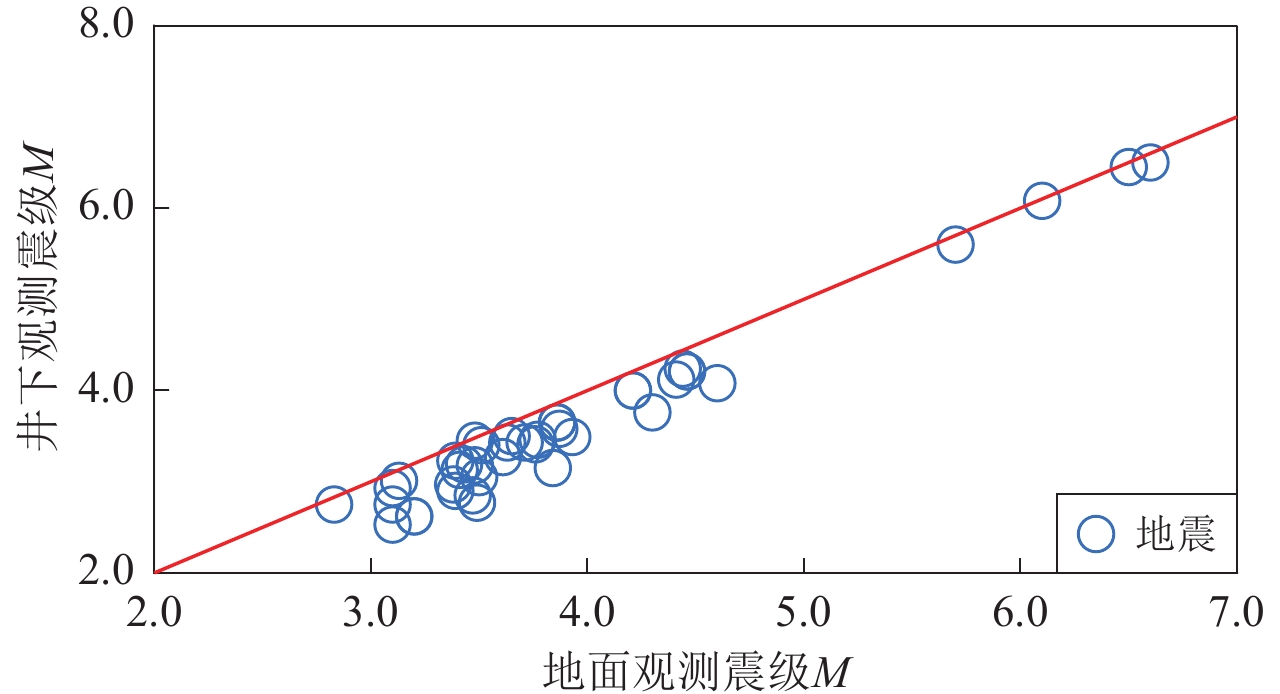

图 3 同一地震井下与地面观测的震级比较
Figure 3. Comparison of seismic magnitude between underground and surface observation for the same earthquake
表 1 我国部分井下观测台站基本情况
Table 1 Basic information of some underground observation stations in China
台站名 井深/m 地震仪型 参考文献 台站名 井深/m 地震仪型 参考文献 首都圈台网 150—480 宽、甚频 短周期 刘渊源等（2 011） 上海东滩 421 FSS-3DBH 裴晓等（2 012） 北京市台网 宽、甚频 短周期 兰从欣等（2 005） 上海金泽 305 FSS-3DBH 首都圈白家疃 257 韦士忠和李玉萍（1 990） 上海上戏 370 FSS-3DBH 首都圈文安 266 上海南汇 280 JDF-2 首都圈东三旗 250 上海大新中学 375 FSS-3DBH 首都圈大兴 110 上海竹园 317 JDF-1 首都圈雄县 358 上海虹桥 651 768 首都圈龙门庄 447 上海八角厅 780 JDF-1 吉林松原 384 FSS-3DBH 韦庆海等（2 015） 上海张江 350 KS-2000M 裴晓等（2 013） 吉林松原 243 FSS-3DBH 陈闯等（2 022） 上海崇明 463 李伟等（2 013） 大庆新台 708 JD-2 韦庆海等（2 015） 江苏宝应 460 CMG-3TB 仇中阳等（2 014） 河北赵县 260 BBVS-60 郑德高等（2 018） 江苏高邮 440 CMG-3TB 河北唐海 480 短周期 郑德高等（2 018） 江苏淮安 315 JDF-2 河北涿县 320 768 李彦林和郑淑兰（1 989） 江苏涟水 400 CMG-3TB 河北邯郸 400 JD-2 张新东（2 002） 江苏射阳 380 CMG-3TB 河北肥乡 400 JD-2 江苏盐城 445 CMG-3TB 河北临漳 440 JD-2 江苏金湖 447 GL-S60B 宫杰等（2 019） 天津静海 371 768 赵惠君等（1 991） 江苏滨海 470 GL-S60B 天津芦台 276 768 江苏丹阳 175 GL-S60B 天津武清 450 768 江苏响水 410 GL-S60B 内蒙赤峰 90 GL-S120B 郭延杰等（2 020） 江苏高邮 458 GL-S60B 甘肃天水 337 短周期 蔡耐芳（1 990） 江苏建湖 443 GL-S60B 新疆喀什 283 GL-S60B 赵瑞胜等（2 021） 江苏启东 410 GL-S60B 山西太原 500 JD-2 张少泉等（1 988） 江苏盐城 436 GL-S60B 陕西定边 300 BBSV-60BH 李少睿等（2 016） 江苏泰兴 425 GL-S60B 宁夏灵武 248 JDF-2 江苏东台 458 GL-S60B 宁夏陶乐 245 JDF-2 江苏溧阳 83 CMG-DM24 mk3 胡米东（2 014） 河南安阳 393 FSS-3DBH 江苏盐城 445 CMG-DM24 mk3 河南清丰 308 FSS-3DBH 江苏南通 105 CMG-DM24 mk3 四川泸州 95 CMG-3TB 江苏大丰 366 短周期 徐元耀（1 994） 山东荷泽 370 768 周焕鹏（1 986） 江苏淮阴 325 井下摆 安徽六安 126 GL-S60B 石英杰等（2 021） 江苏海安 420 JD-2 安徽霍邱 150 GL-S60B 石英杰等（2 021） 云南昆明 2 02 GL-S60B 李雷等（2 018） 浙江景宁 68 FSS-3DBH 张明等（2 019） 云南昆明 452 JD-2 修济刚（1 988） 浙江北仑 86 FSS-3DBH 云南大寨 375 井下仪 王芳等（2 017） 浙江南麂岛 110 GL-60DBH 广东汕头 2 00 TBG-60B 郭德顺等（2 014） 上海普陀 564 768 叶世元和柳国华（1 987） 江苏东海 4050 宽频 短周期 Xu等（2 016） 上海海运 600 768 叶世元和柳国华（1 987）
下载: 导出CSV
表 2 江苏东海垂直地震台阵地面与井下观测能力比较
Table 2 Comparison of observation ability between surface and underground of vertical seismic array in Jiangsu Donghai
ML 震中距
Δ/km地面观测宽频
带地震仪井下观测 井深/m 仪器 观测效果 −1.3 64 无法识别 2545 短周期 图像清晰 −0.5 71 无法识别 2545 短周期 图像清晰 0.8 97 无法识别 3500 短周期 图像清晰 3.1 492 无法识别 400 宽频 图像清晰
下载: 导出CSV
-
